S7
Utilization of the carton may make installation easier.
~
Lado
Superior Línea de Corte

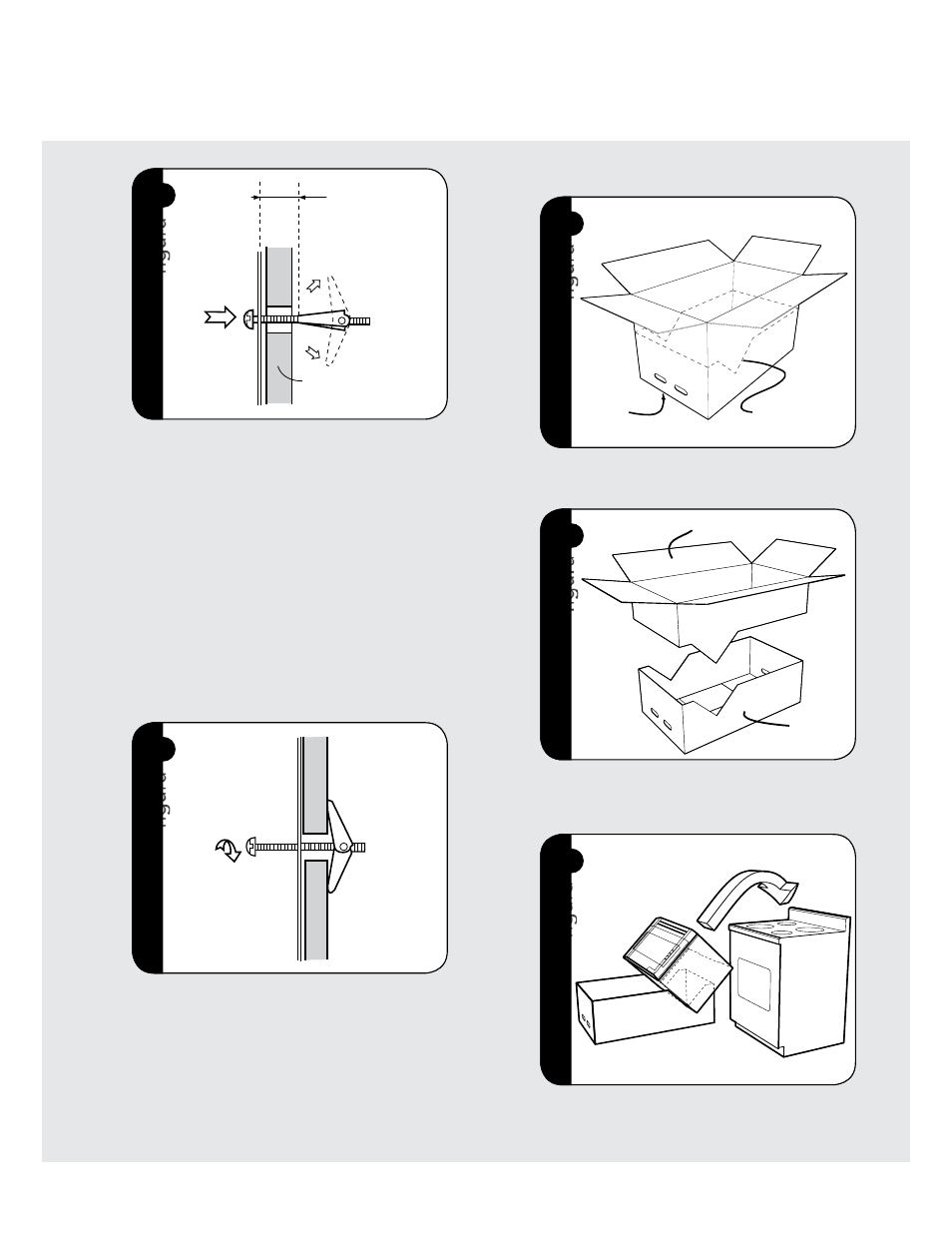

1) MONTAJE DEL HORNO EN LA PARED: Coloque boca
abajo la caja de cartón.
+ (A)
(B)
2) MONTAJE DEL HORNO EN LA PARED: Utilizando la
línea de corte alrededor de la caja de cartón, corte en dos
piezas (A) y (B).
,
figura
3) MONTAJE DEL HORNO EN LA PARED: Posicione el horno
para ayudar en el montaje en la pared.
(
Pared
Deje espacio
superior al espesor
de pared
2) PLACA DE MONTAJE: Coloque la Placa de Montaje con
los Pernos de Anclaje sujetados, en el sitio de pared e inserte
los Pernos y Tuercas de Anclaje a través de los orificios en
la pared con las Tuercas de Anclaje cerradas. Utilice los
Tornillos para Madera 1 para sujetar la Placa de Montaje
a las columnas.
nOta: Antes de la inserción, asegúrese de dejar un
espacio superior al espesor de la pared entre la Placa
de Montaje y el extremo de cada una de las Tuercas
de Anclaje (en la posición cerrada). Si usted no deja
suficiente espacio, la Tuerca de Anclaje no podrá abrirse
en el otro lado de la pared. Además, una vez que la
Tuerca de Anclaje se abre, ésta no puede retirarse del
orificio; por lo tanto asegúrese que todos los Anclajes
están en la posición correcta antes de la inserción.
)
3) PLACA DE MONTAJE: Alinee cuidadosamente la Placa
de Montaje y sostenga en posición mientras aprieta los
Pernos de Anclaje. Hale el Perno de Anclaje hacia usted y
gire en sentido horario para apretar.
9 Instalación del Horno 10 Montaje del Horno en la
Pared
figura
figura
figura
figura
