F5

3) éCHAPPEMENT HORIZONTAL

: Faites pivoter l’unité de

ventilation de hotte de 180° de façon à ce que les ouvertures

de pales de ventilateur soient orientées vers l’arrière du four.

Voir le schéma

7

(A).Faites attention de ne pas pincer le fil

et l’unité de ventilation de hotte. Voir le (B) du schéma

7

.

8

Conservez le support de fermeture de ven-

tilateur pour des instructions ultérieures.

schéma

4) éCHAPPEMENT HORIZONTAL

: Placez le fil de connexion

dans le coffret de fils. La fixation du couvercle du ventilateur

et le registre d’évacuation sont montés contre le mur. Suivre

les instructions du gabarit mural fourni.

(C) échappement Vertical:

Ventilation

extérieure

9

schéma

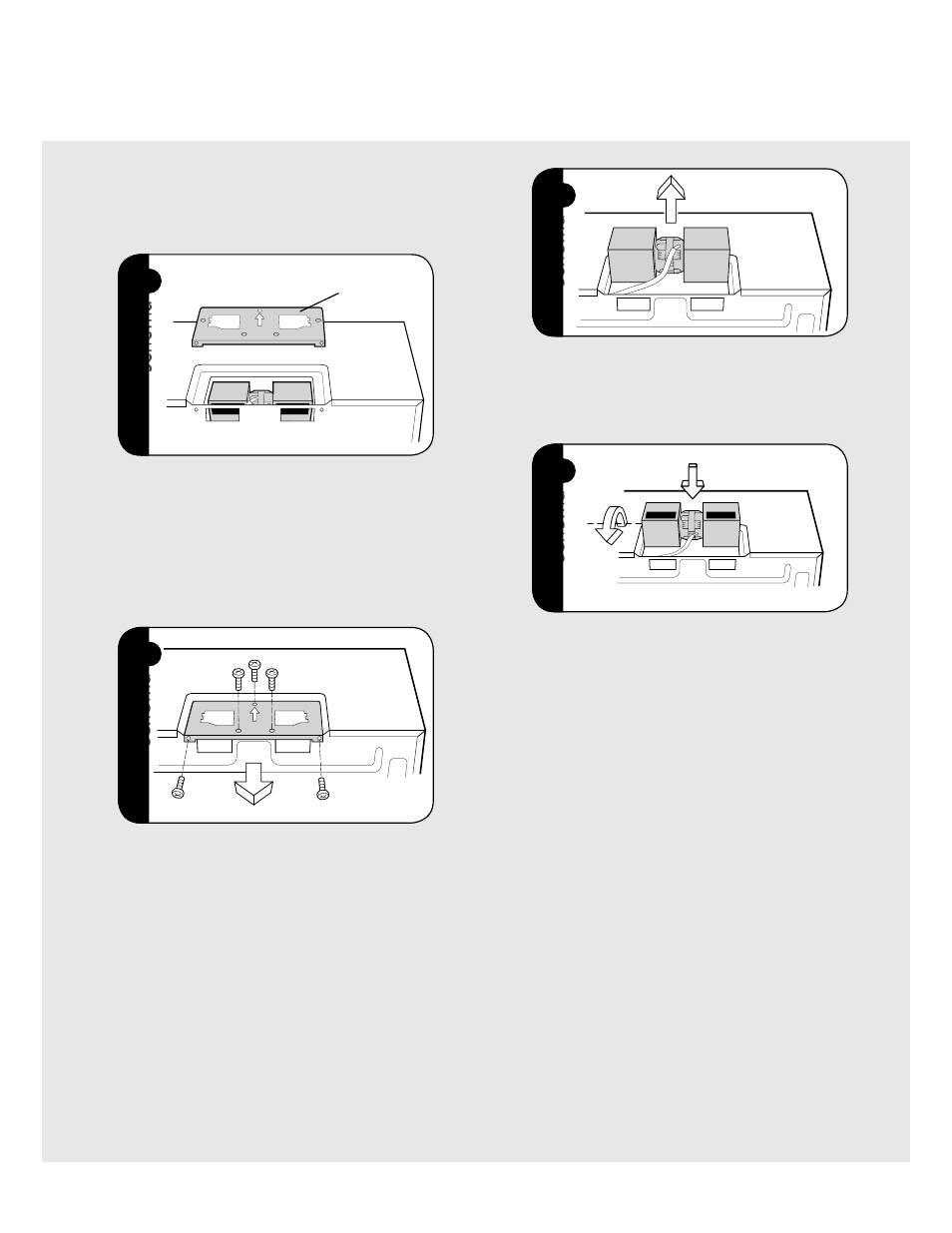

1) éCHAPPEMENT VERTICAL:

Enlevez et conservez les 2

vis du bord arrière et 3 vis du centre supérieur du support de

couvercle du ventilateur. Enlevez le support de couvercle du

ventilateur en le faisant coulisser dans la direction opposée

à celle indiquée par la flèche sur le support de couvercle

du ventilateur, comme indiqué à la schéma

9

.

!

schéma

2) éCHAPPEMENT VERTICAL:

Levez l’unité de ventilation de

hotte avec précautions et glissez les fils hors de la cavité.

• attEntiOn :

Ne tirez pas sur les fils de câblage et

ne les étirez pas.

"

schéma

(A) Tournez

90˚

(B)

3) éCHAPPEMENT VERTICAL:

Tournez l’unité 90˚ de

ventilateur de capot de sorte que les ouvertures de pale de

ventilateur fassent face au dessus du four. Voir le schéma

"

(A). Remplacez l’unité de ventilateur de capot dans l’unité

de four. Faites attention à ne pas pincer le fil de fil entre

la parenthèse intérieure et l’unité de ventilateur de capot.

Placez le fil de connexion dans la boîte de raccordement.

Voir le schéma

"

(B).

Remettez en place la ferrure couvercle de ventilateur en
la glissant dans les fentes dans la même direction que
la flèche marquée dessus. Assurez-vous que les pales
de ventilateur sont visibles au travers des ouvertures à
l’arrière avant de poursuivre.

8 Système de Ventilation

(Préparation du four pour l’installation)
