S6
Coloque nuevamente la Cubierta del Ventilador deslizándola
dentro de las ranuras en la misma dirección de la flecha
indicada sobre la Cubierta del Ventilador. Asegúrese que
las aspas del ventilador son visibles a través de las aberturas
superiores del horno antes de proceder.
#
figura

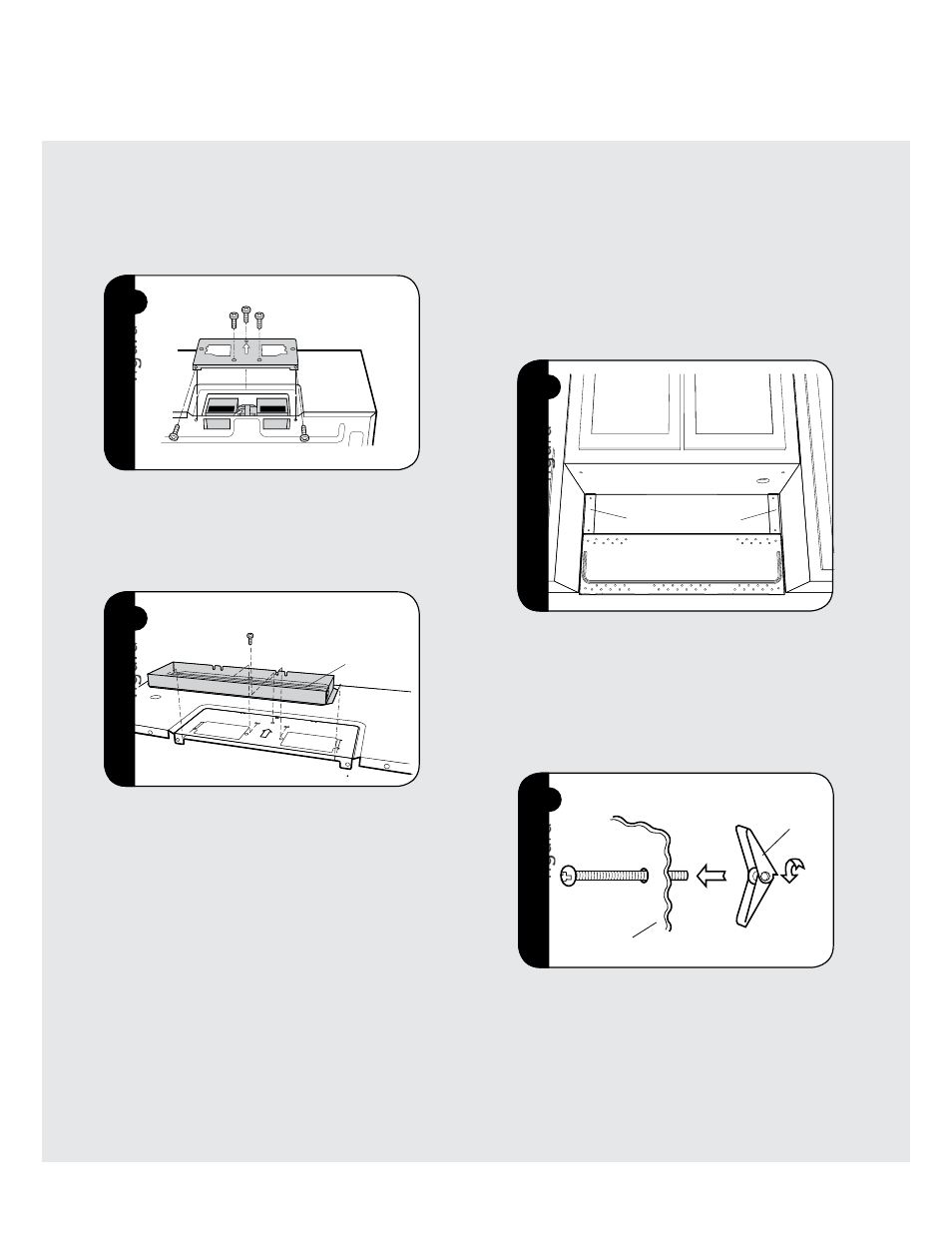

4) ESCAPE VERTICAL: Sujete la Cubierta del Ventilador a
la unidad mediante los 2 tornillos del borde trasero y los
3 tornillos de la parte central superior de la Cubierta del
Ventilador, que se removieron en el Paso 1 anterior. La
Unidad de Ventilador de la Campana Extractora ahora está
girada para operación de escape vertical.
$
figura
8 Regulador de
Succión de Extracción
5) ESCAPE VERTICAL: Sujete el Regulador de Succión de
Extracción 8 a la cubierta del ventilador ubicada en la parte
superior del horno deslizándolo dentro de las ranuras en la
misma dirección de la flecha. Utilice 1 Tornillo Autoperforante
4 4 x12 mm de los HERRAJES DE INSTALACIÓN y apriete
para colocar en su sitio.
9 Instalación del Horno
E S T E H O R N O N O P U E D E I N S T A L A R S E
APROPIADAMENTE SI NO SE CONSULTAN LAS
INSTRUCCIONES DE MONTAJE qUE SE ENCUENTRAN
EN LAS PLANTILLAS DE PARED Y DE GABINETE
SUPERIOR.
El siguiente paso es leer y seguir la información de
montaje que se encuentra en las plantillas de pared y de
gabinete superior. Este horno debe sujetarse a al menos
una columna de pared. Véase la CONSTRUCCIÓN DE
LA PARED.
Cuando está terminado el trabajo con las plantillas,
proceda a la sección de Montaje de las Placas de Escala.
Montaje de las Placa de Escala
%
8 Placas de Escala
Placa de Montaje
INSTALACIÓN DEL HORNO: Los platos de escala se utilizan
para localizar el plato de montado. Sujete las 2 Placas de
Escala 8 con cinta (no incluida). Véase la figura % y la
PLANTILLA DE PARED para las ubicaciones. Después de
asegurar el plato de montado, remueva y tire los platos de
escala.
Placa de Montaje
&
figura
Placa de Montaje
Perno de
Anclaje
1) PLACA DE MONTAJE: Separe los 4 Pernos de Anclaje
2 , empacados en los HERRAJES DE INSTALACIÓN, de las
Tuercas de Anclaje. Haga coincidir los orificios de 5/8” (no
en las columnas), perforados a través de la PLANTILLA DE
PARED dentro la pared, con los orificios correspondientes
en la Placa de Montaje.
8 Sistema de Escape
(Preparación del horno para Instalación)
figura
