S4

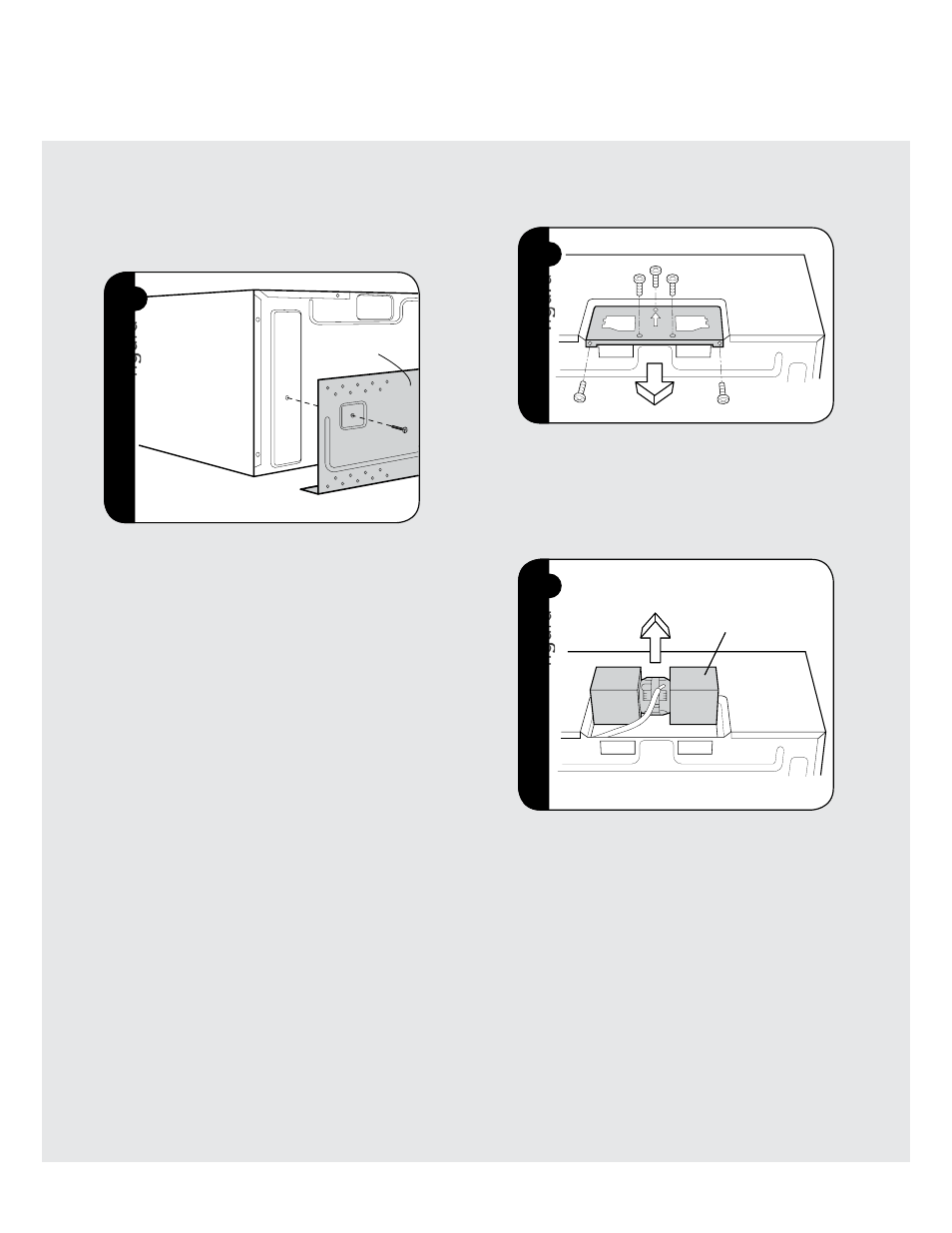

Separe la placa de montaje del horno retirando dos
tornillos. Véase la figura a continuación. Guarde estos
tornillos para usarlos en la sección
MONTAJE DEL
HORNO EN LA PARED , paso / .
Placa de
Montaje
Parte Posterior del
Microondas
4
8 Sistema de Escape
(Preparación del horno para Instalación)
Este Diseñador Microondas para Emmpotrado está
diseñado para adaptación a tres tipos de sistemas de
escape para campanas. Seleccione el tipo requerido
para su instalación.
rEcirculación — sin escape al exterior, sin ducto.
Siga el procedimiento de instalación (A). La recirculación
requiere el uso del Filtro de Carbón Vegetal, que está
instalado en el horno.
EscaPE hOrizOntal — extracción hacia el exterior.
Siga el procedimiento de instalación (B).
EscaPE VErtical — extracción hacia el exterior.
Siga el procedimiento de instalación (C).
(A) Recirculación: Operación sin escape hacia el
exterior, sin ducto
• La unidad es enviada ensamblada para recirculación.
• El Regulador de Succión de Extracción 7 no se
requiere para extracción tipo recirculación.
(B) Escape Horizontal: Extracción hacia
el exterior
5
figura
1) ESCAPE HORIZONTAL: Remueva los 2 tornillos del
borde trasero y los 3 tornillo de la parte central superior
de la Cubierta del Ventilador. Guarde 2 tornillos a utilizar
posteriormente y deseche el tercer tornillo restante.
Remueva la Cubierta del Ventilador deslizándola en
dirección opuesta a la fecha indicada sobre la Cubierta de
Ventilador, según se muestra.
6
Unidad de
Ventilador
2) ESCAPE HORIZONTAL: Levante cuidadosamente la
Unidad de Ventilador de la Campana Extractora y deslice
los cables hacia fuera de la cavidad.
• PrEcaución: No Halar Ni Forzar los Cables del
Ventilador de Campana Extractora.
7 Preparación del horno
figura
figura
