F3
Pour une hotte avec évacuation à l’air libre, il faut installer
un conduit d’évacuation à la hotte. Tous les conduits
doivent être en métal; n’employez aucun conduit en
plastique. Vérifiez que toutes les connexions sont bien
serrées. Veuillez lire attentivement ce qui suit :
cOnnExiOn dE l’ÉVacuatiOn : l’évacuation de
la hotte est conçue pour être connectée à un conduit
rectangulaire standard de 3-1/4 po x 10 po (8,3 cm x 25,4
cm). Si vous avez besoin d’un conduit circulaire, il faut
employer un adaptateur rectangulaire à rond.
ÉVacuatiOn arrièrE : si vous employez une
évacuation arrière ou horizontale, il faut faire attention de
bien aligner l’évacuation avec l’espace entre les poteaux
muraux, ou il faut préparer le mur à l’avance et laisser
assez d’espace entre les poteaux muraux pour placer
l’évacuation.
lOnguEur maximum du cOnduit : pour un
mouvement d’air suffisant, la longueur totale du conduit
rectangulaire def 3-1/4 po x 10 po (8,3 cm x 25,4 cm) ou
du conduit circulaire de 6 po (15,2 cm) de diamètre ne
doit pas dépasser 140 pi. (42,7 m).
Les coudes, adaptateurs, murs, mitres de toit, etc.,
présentent une résistance supplémentaire au flux d’air
et sont équivalents à une section de conduit droit qui est
plus long que leur taille réelle. quand vous calculez la
longueur totale, il faut ajouter les longueurs équivalentes
de toutes les transitions ou adaptateurs aux sections

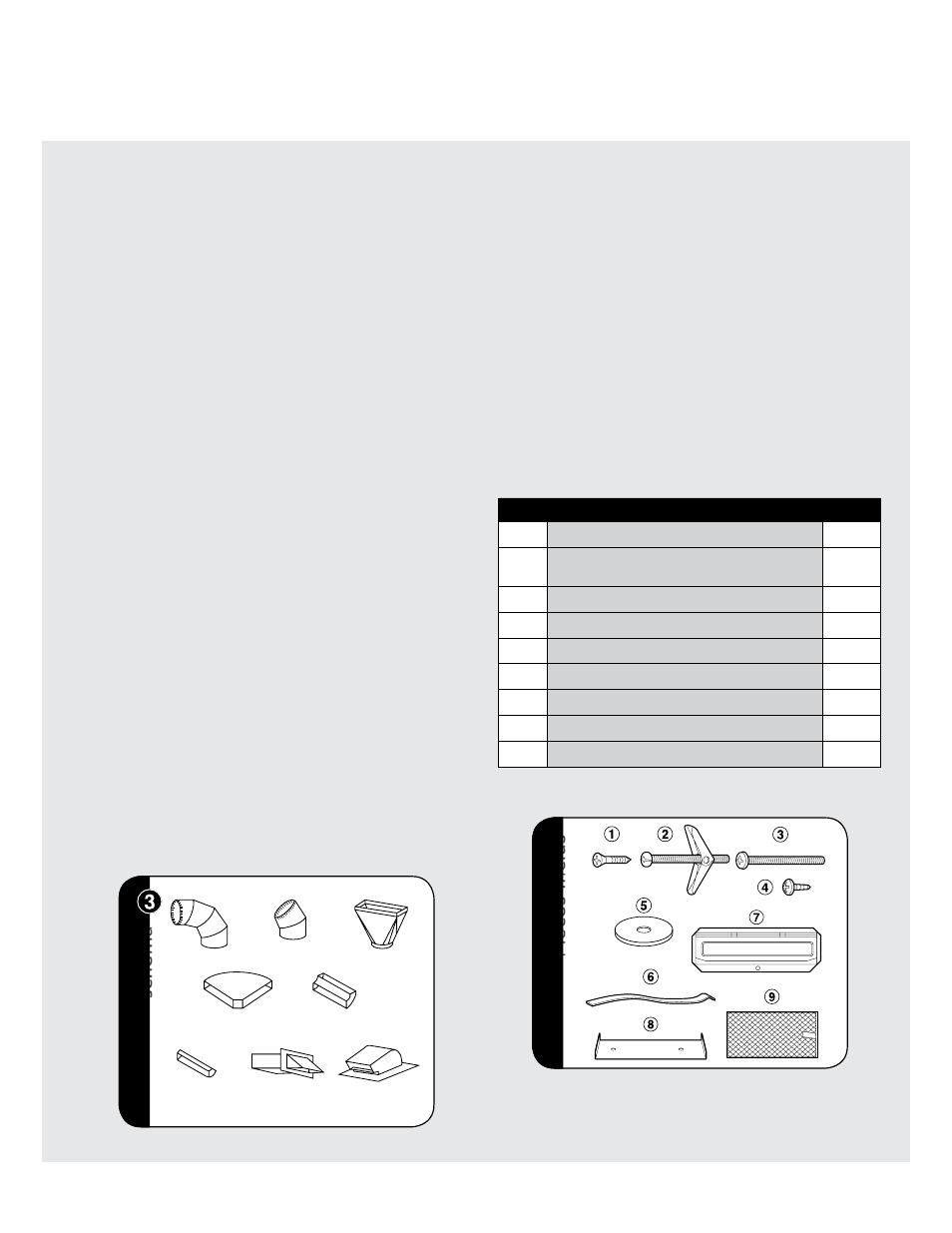

de conduit droit. Le schéma
3 montre les longueurs
équivalentes approximatives de quelques pièces
typiques. Employez les valeurs entre parenthèses pour
calculer l’équivalence de résistance du flux d’air, dont le
total devra être de moins de 140 pi. (42,7 m).
schéma
Coude 90˚ (10pi.) Coude 45˚ (5pi.) Adaptateur (5pi.)
Coude 45˚ (5pi.)
Chapeau mur
(40pi.)
Chapeau toit
(24pi.)
Coude de 10
(10pi.) Coude 25˚ (25pi.)
• Tournevis Phillips • Crayon
• Perceuse électrique • Mètre
• Ciseaux • Bande autocollante
• Scie pour couper
l’ouverture
d’échappement
(si nécessaire)
• Forets de 1/2 po,
5/8 po et 3/32 po
(13 – 16 – 8 mm)
6 Matériel d’installation
Les articles de visserie du MATéRIEL D’INSTALLATION
1 à 5 sont emballés dans un petit sac. Les articles 6 à
9 sont emballés séparément. L’ensemble de ces pièces
est contenu dans un petit carton sous le four.
rÉf. dEscriPtiOn qtÉ
1 Vis à bois 5 x 35 mm 4
2
Boulons à ailettes avec écrous
#10 - 24 x 50 mm
4
3 Vis de coffret supérieur 5 x 85 mm 2
4 Vis autotaraudeuse 4 x 12 mm 1
5 Rondelle plate diamètre 30 mm 2
6 Amortisseur arrière 1
7 Ensemble registre d’évacuation 1
8 Plaques graduées 2
9 Filtres à graisses 2
Pièces Inclus
Pièces montrées à des échelles différentes.
4 Conduit d’évacuation à la
Hotte
5 Outils recommandés pour
l’installation
