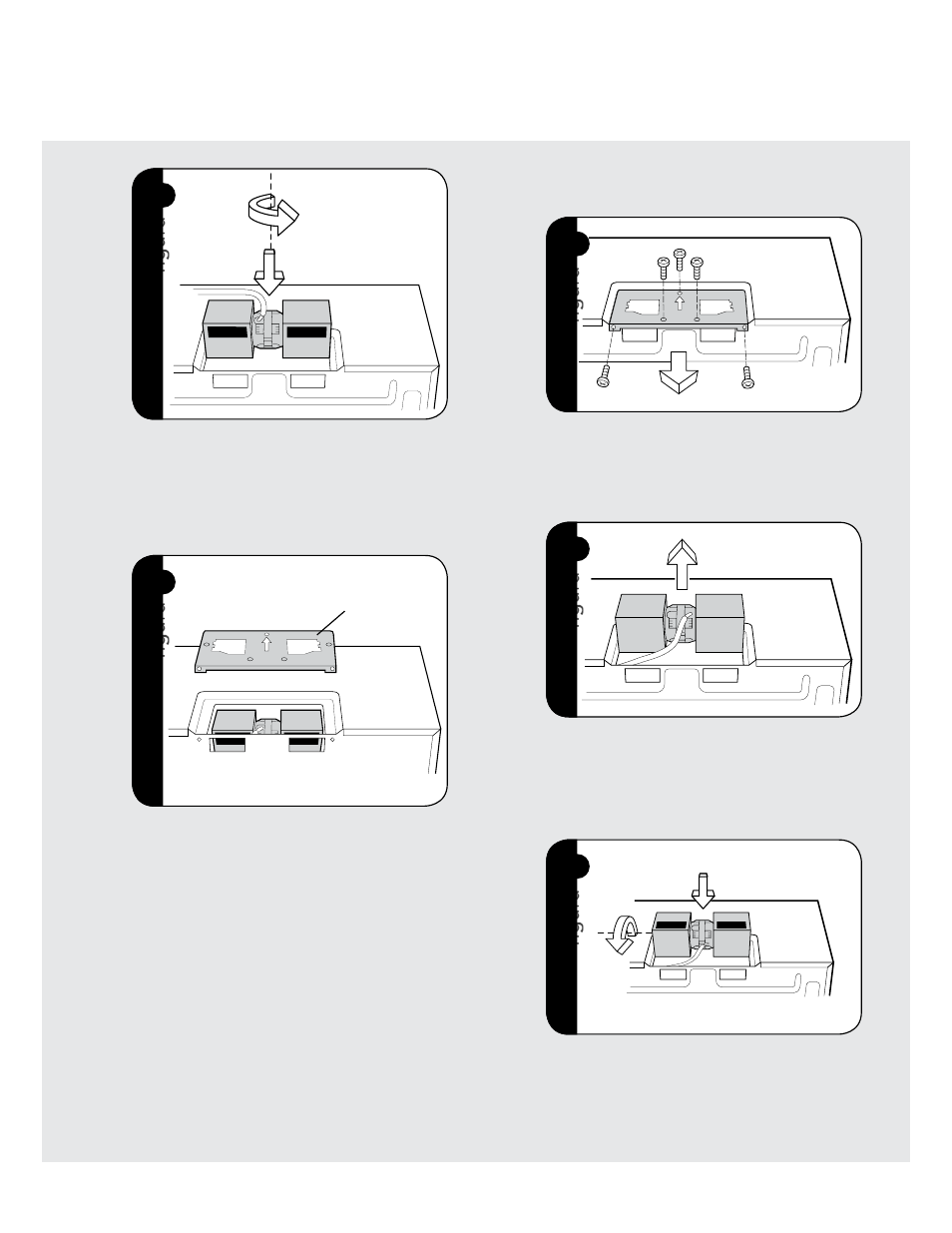

3) ESCAPE HORIZONTAL: Rote 180° la Unidad de Ventilador
de la Campana Extractora de modo que las aberturas de
aspas del ventilador queden dirigidas hacia la parte trasera
del horno. 7 (A). Coloque nuevamente la Unidad de
Ventilador de la Campana Extractora dentro del horno. Tenga
cuidado de no pellizcar el alambre y la Unidad de Ventilador
de la Campana Extractora. 7 (B).
8 Guarde la cubierta del
ventilador para futuras
instrucciones.
4) ESCAPE HORIZONTAL: Coloque el cable conductor
dentro de la Caja de Alambres. La Cubierta del Ventilador
y el Regulador de Succión de Extracción se montan en
la pared. Siga las instrucciones en la plantilla de pared
proporcionada.
(C) Escape Vertical: Extracciòn hacia el
exterior
9
figura
1) ESCAPE VERTICAL: Remueva y guarde los 2 tornillos del
borde trasero y los 3 tornillo de la parte central superior
de la Cubierta del Ventilador. Remueva la Cubierta del
Ventilador deslizándola en dirección opuesta a la fecha
indicada sobre la Cubierta del Ventilador según se muestra
en la figura 9 .
!
figura
2) ESCAPE VERTICAL: Levante cuidadosamente la Unidad
de Ventilador de la Campana Extractora y deslice los cables
hacia fuera de la cavidad.
• PrEcaución: No halar ni forzar los cables del
ventilador de la campana extractora.
"
(A) Gire 90˚ (B)
figura
3) ESCAPE VERTICAL: Tournez l’unité 90˚ de ventilateur de
capot de sorte que les ouvertures de pale de ventilateur
fassent face au dessus du four. Voir (A). Remplacez l’unité
de ventilateur de capot dans l’unité de four. Faites attention
à ne pas pincer le fil de fil entre la parenthèse intérieure et
l’unité de ventilateur de capot. Placez le fil de connexion
dans la boîte de raccordement. Voir (B).
8 Sistema de Escape
(Preparación del horno para Instalación)
figura
figura
