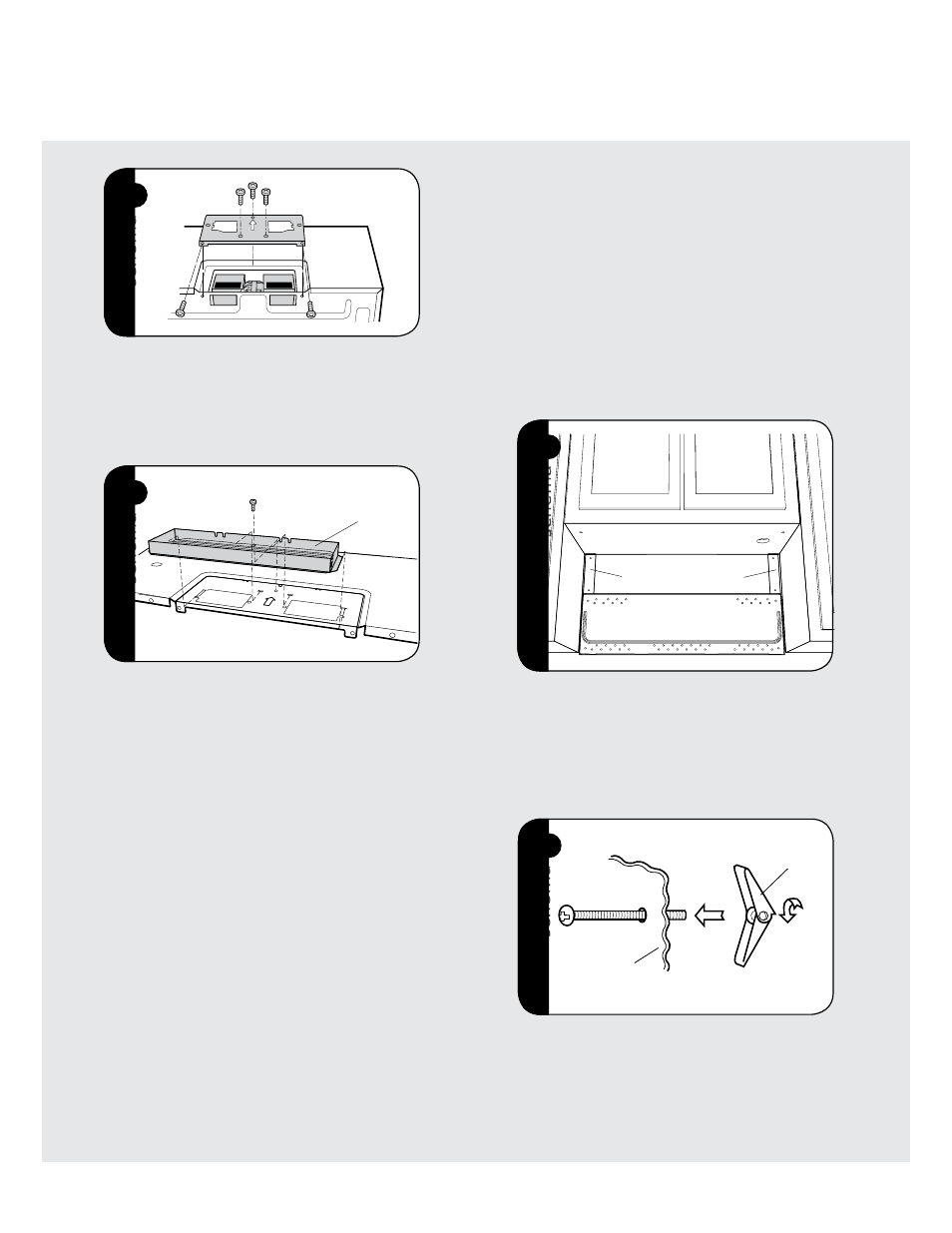

4) éCHAPPEMENT VERTICAL:

Fixez le support de

couverture de ventilateur à l’ensemble avec les 2 vis du

bord arrière et les 3 vis du centre supérieur du support de

couverture de ventilateur, qui ont été enlevées à l’étape 1

précédente. L’unité de ventilateur de hotte est maintenant

positionnée pour un fonctionnement en évacuation à la

verticale.

$

schéma

7

Ensemble amortisseur

d’évacustion

5) éCHAPPEMENT VERTICAL:

Fixez l’ensemble amortisseur

d’évacuation à la couverture de ventilateur sur le dessus du

carter de coffret, en le glissant dans les fentes dans le sens

de la flèche. Utilisez 1 vis autotaraudeuse

4

de 4x12 mm du

MATÉRIEL D’INSTALLATION et serrez en place.

CE FOUR NE PEUT PAS êTRE INSTALLÉ CORRECTEMENT
SANS SE REPORTER AUX INSTRUCTIONS DE MONTAGE
PORTÉES SUR LES GABARITS DE COFFRET DE
MONTAGE MURAL ET AU PLAFOND.
L’étape suivante est de lire et suivre les informations de
montage sur les gabarits de coffret de montage mural et
au plafond. Le four doit être fixé sur au moins un poteau
mural. Reportez-vous à LA CONSTRUCTION MURALE.
Après avoir utilisé le gabarit voulu, passez à la section
de montage de plaque graduée.

Montage de Plaque Graduée

%

8

Plaques graduées

Plaque de montage

INSTALLATION DU FOUR:

Les plaques graduées s’emploient

à situer la sellette. Fixez 2 plaques graduées

8

avec de la

bande autocollante (non fournie). Reportez-vous au schéma

%

et au GABARIT MURAL POUR les emplacements. Après

avoir fixé la sellette, enlevez et mettez à la poubelle les

plaques graduées.

Plaque de montage

&

schéma

Plaque de montage

Ailettes

1) PLAqUE DE MONTAGE:

Séparez 4 boulons à bascule

2

,

pemballés dans le MATÉRIEL d’INSTALLATION, des écrous

à bascule. Faites correspondre les trous de 5/8 po (1,6 cm)

percés au travers du gabarit mural ailleurs que dans un

poteau mural avec les trous correspondants de la plaque

de montage.

9 Installation du Four

8 Système de Ventilation

(Préparation du four pour l’installation)
