F7
L’utilisation du carton peut faciliter l’installation.
~
Côté
Supérieur
Ligne de
découpage

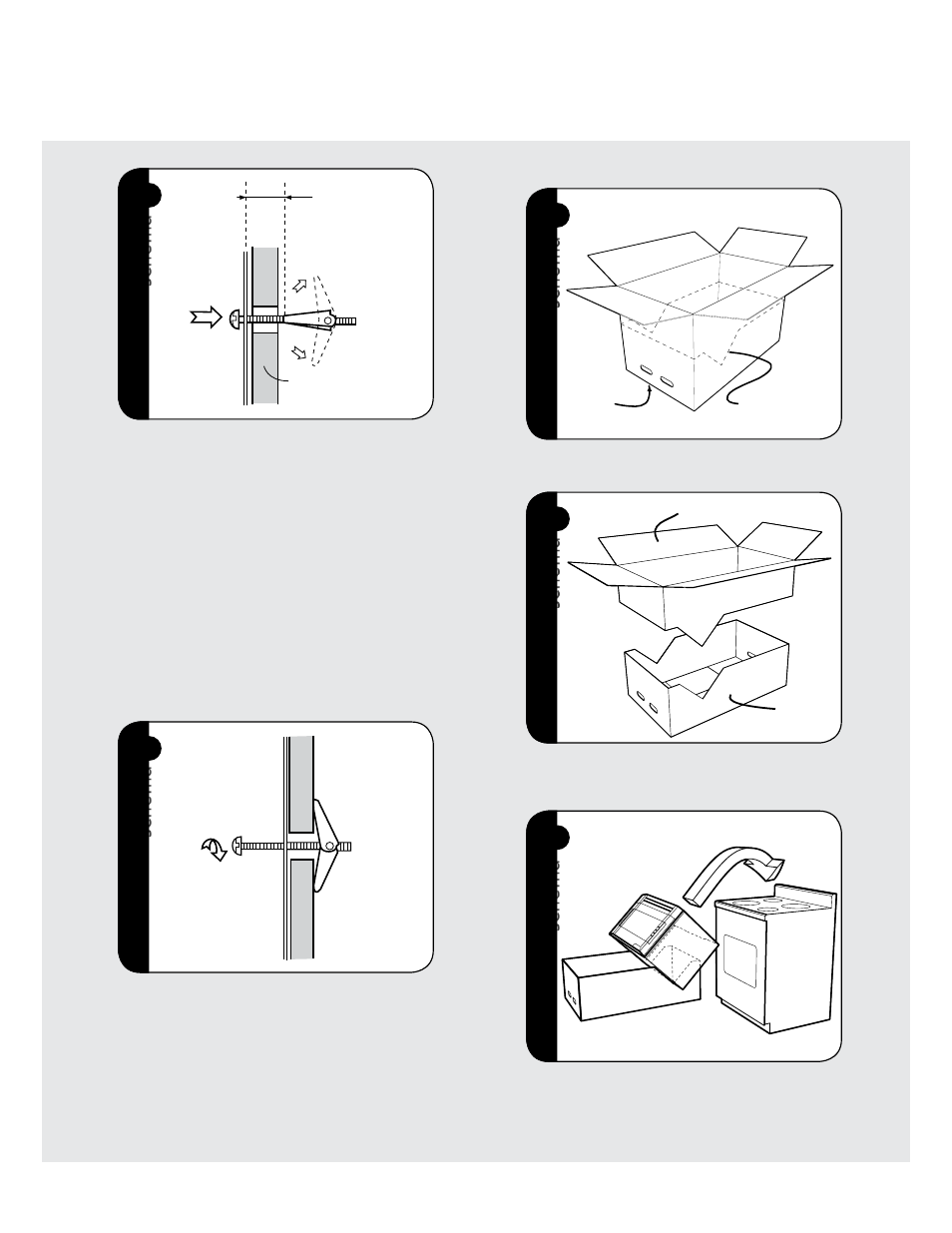

1) MONTAGE MURAL DU FOUR : Placez le carton à
l’envers.
+ (A)
(B)
2) MONTAGE MURAL DU FOUR: En utilisant la ligne de
découpage autour du carton, de la coupe dans deux
morceaux de (A) et (B).
,
schéma
3) MONTAGE MURAL DU FOUR: Positionnez le carton de
façon à aider pour le montage mural.
(
Pared
Deje espacio
superior al
espesor de
pared
2) PLAqUE DE MONTAGE: Positionnez la plaque de
montage avec les boulons à ailettes sur l’emplacement
mural et insérez l’extrémité des boulons avec les ailettes
repliées dans les trous du mur. Utilisez des vis à bois 1
pour fixer la plaque de montage par les trous portant sur
le poteau mural.
rEmarquE : Avant l’insertion, assurez-vous que vous
laissez un espace plus grand que l’épaisseur de la cloison
entre la plaque de montage et les écrous à ailettes en
position fermée. Sinon l’écrou à ailettes ne pourra pas
d’ouvrir au vissage de l’autre côté de la cloison. De plus
quand un écrou à ailettes s’est ouvert il ne peut plus être
retiré du trou. C’est pourquoi il faut vérifier attentivement
le positionnement avant l’insertion.
)
3) PLAqUE DE MONTAGE: Alignez soigneusement
la plaque de montage et maintenez -la en position en
serrant les boulons à ailette Tirez ces boulons vers vous et
tournez-les dans le sens du vissage pour ouvrir les ailettes
et serrer.
10 Montage Mural du Four
