Contrôlez la présence d’un défaut à la terre pour chaque string de l’installation photovoltaïque en
procédant comme suit.
1. Mettez l’onduleur hors tension (Voir Chapitre 9).
2. Mesurez les tensions :
• Mesurez les tensions entre le pôle positif et le potentiel de terre (PE).
• Mesurez les tensions entre le pôle négatif et le potentiel de terre (PE).
• Mesurez les tensions entre les pôles positif et négatif.
Si vous détectez la présence des résultats suivants au même temps, l’installation
photovoltaïque présente un défaut à la terre.
– Toutes les tensions sont stables.
– La somme des deux tensions par rapport au potentiel de terre correspond à peu près à la
tension entre le pôle positif et le pôle négatif.
• Localisez le défaut à la terre avec le rapport entre les deux tensions mesurées.
• Éliminez le défaut à la terre.
S’il n’y a pas de défaut à la terre et que le message est toujours affiché, contactez le
Service en Ligne de SMA.

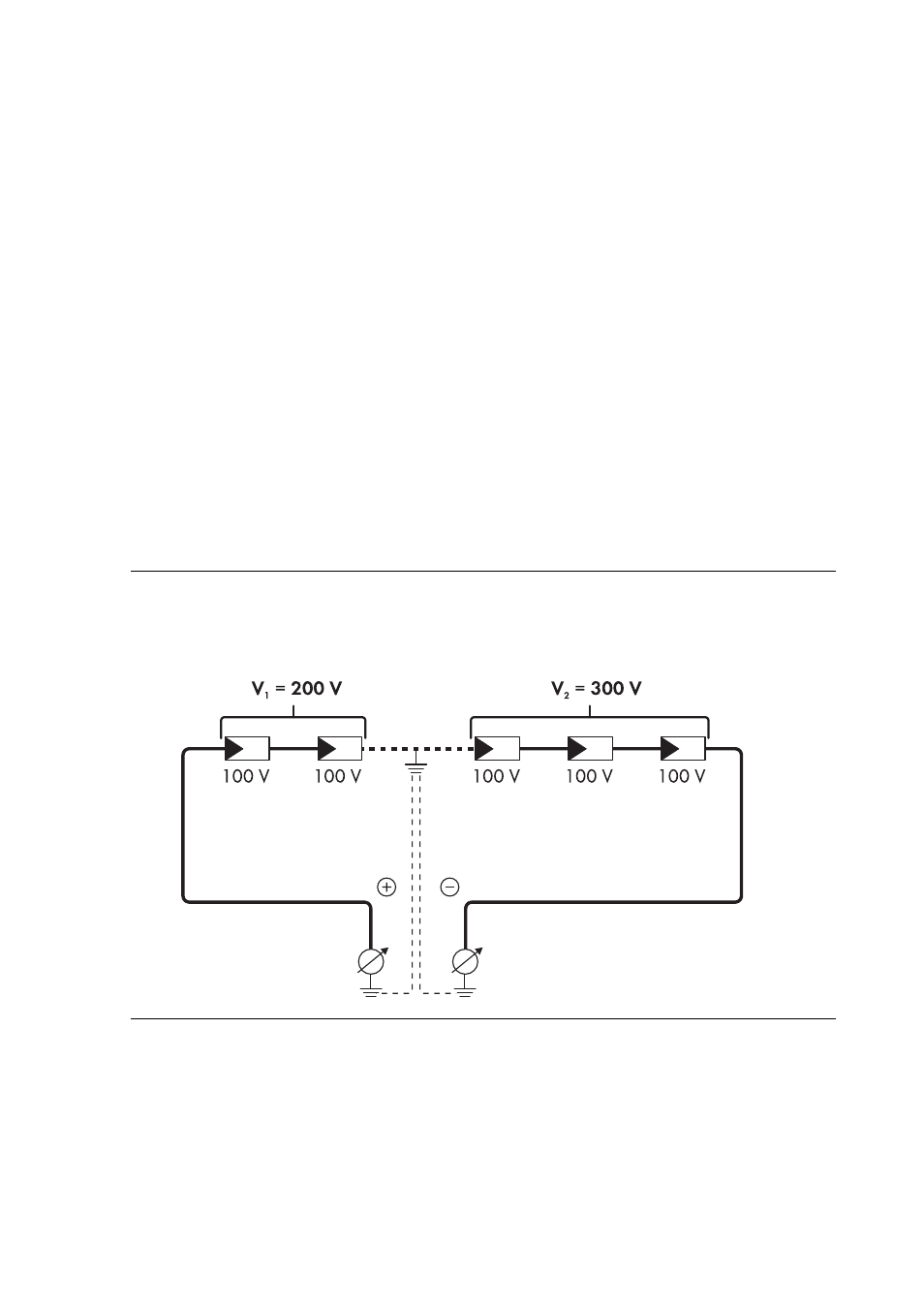

Exemple : lieu du défaut à la terre
Cet exemple montre un défaut à la terre entre le deuxième et le troisième panneau
photovoltaïque.
3. Remettez l’onduleur en service (Voir Chapitre 8 « Mise en service » , Page 53).
