4 Description du produit SMA Solar Technology AG

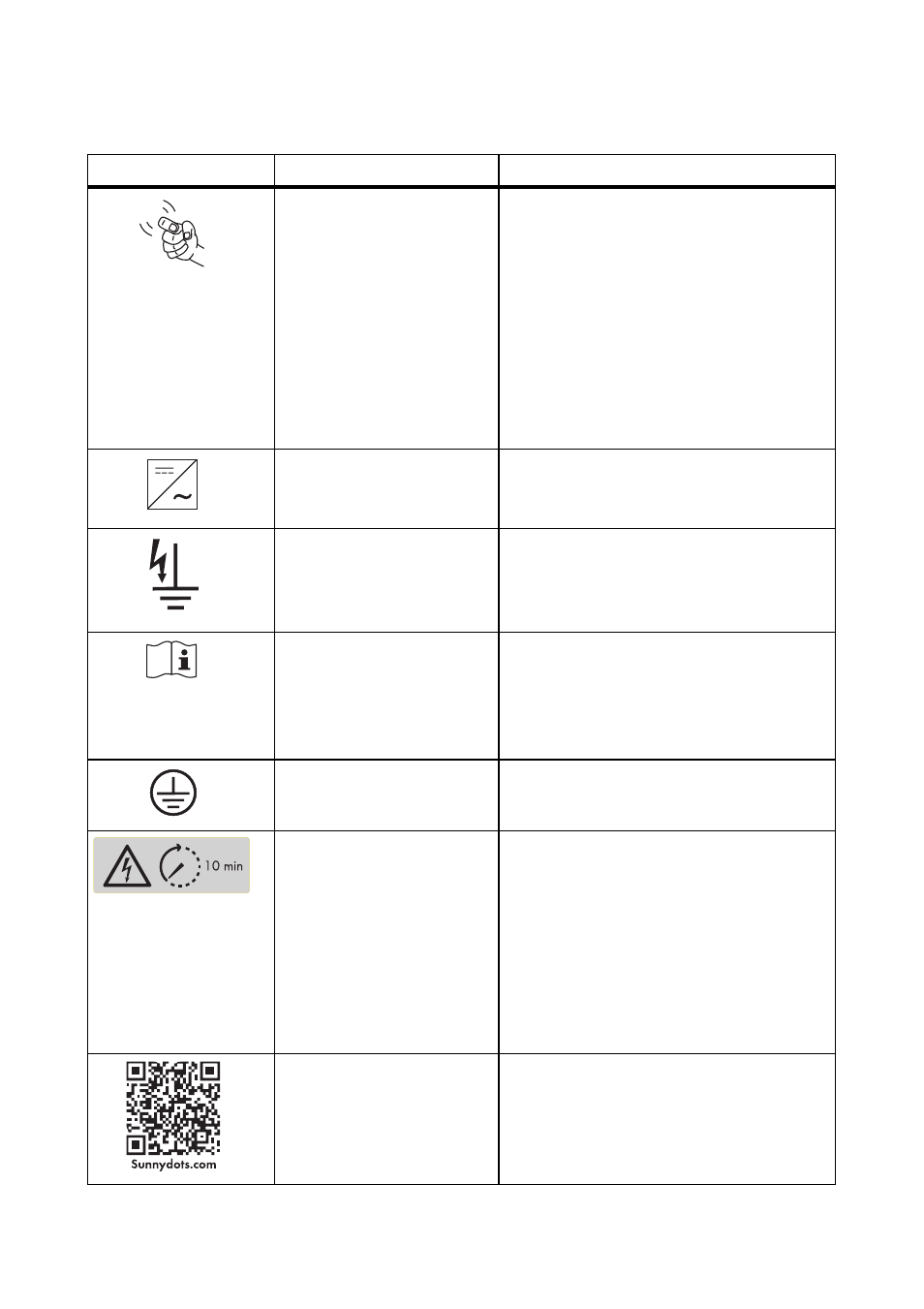

Symboles figurant sur l’onduleur
Symbole Description Explication
Tapotement Vous avez la possibilité de commander
l’écran par tapotement :
• Tapoter une fois : permet d’activer
l’éclairage de l’écran ou d’afficher un
message.
• Tapoter deux fois consécutivement :
l’onduleur affiche à l’écran les
messages de la phase de démarrage.
Au bout de deux minutes, l’éclairage
s’éteint automatiquement.
Onduleur Ce symbole définit la fonction de la DEL
verte. La DEL verte indique l’état de
fonctionnement de l’onduleur.
Défaut à la terre Ce symbole définit la fonction de la DEL
rouge. La DEL rouge indique un défaut à la
terre, une varistance défectueuse ou un
fusible string défectueux.
Respecter la documentation Ce symbole définit la fonction de la DEL
jaune. La DEL jaune indique un défaut ou un
dysfonctionnement. Pour remédier à ce
défaut ou dysfonctionnement, reportez-vous
aux instructions.
Conducteur de protection Ce symbole signale l’emplacement du
raccordement de conducteur de protection.
Danger de mort dû à de
hautes tensions dans
l’onduleur, respectez un
délai d’attente.
Les composants conducteurs de courant de
l’onduleur sont soumis à de hautes tensions
qui peuvent provoquer des chocs
électriques susceptibles d’entraîner la mort.
Les condensateurs se déchargent en
dix minutes. Avant toute intervention sur
l’onduleur, mettez toujours ce dernier hors
tension comme décrit dans le présent
document (Voir Chapitre 9).
QR Code
®
Le QR Code
®
renvoie au programme de
bonus proposé par SMA (pour en savoir
plus, consultez le site
www.SMA-Bonus.com).
