Exigences en matière de câbles :
Le câble doit être de type PV1-F, UL-ZKLA ou USE2 et présenter les caractéristiques suivantes :
☐ Diamètre extérieur : 5 mm à 8 mm
☐ Section du conducteur : 2,5 mm² à 6 mm²
☐ Nombre de conducteurs : au moins sept
☐ Tension nominale : au moins 1 000 V
Assemblez chacun des connecteurs DC en procédant comme suit :
1. Dénudez le câble sur une longueur de 12 mm.
6.4.2 Assemblage des connecteurs DC

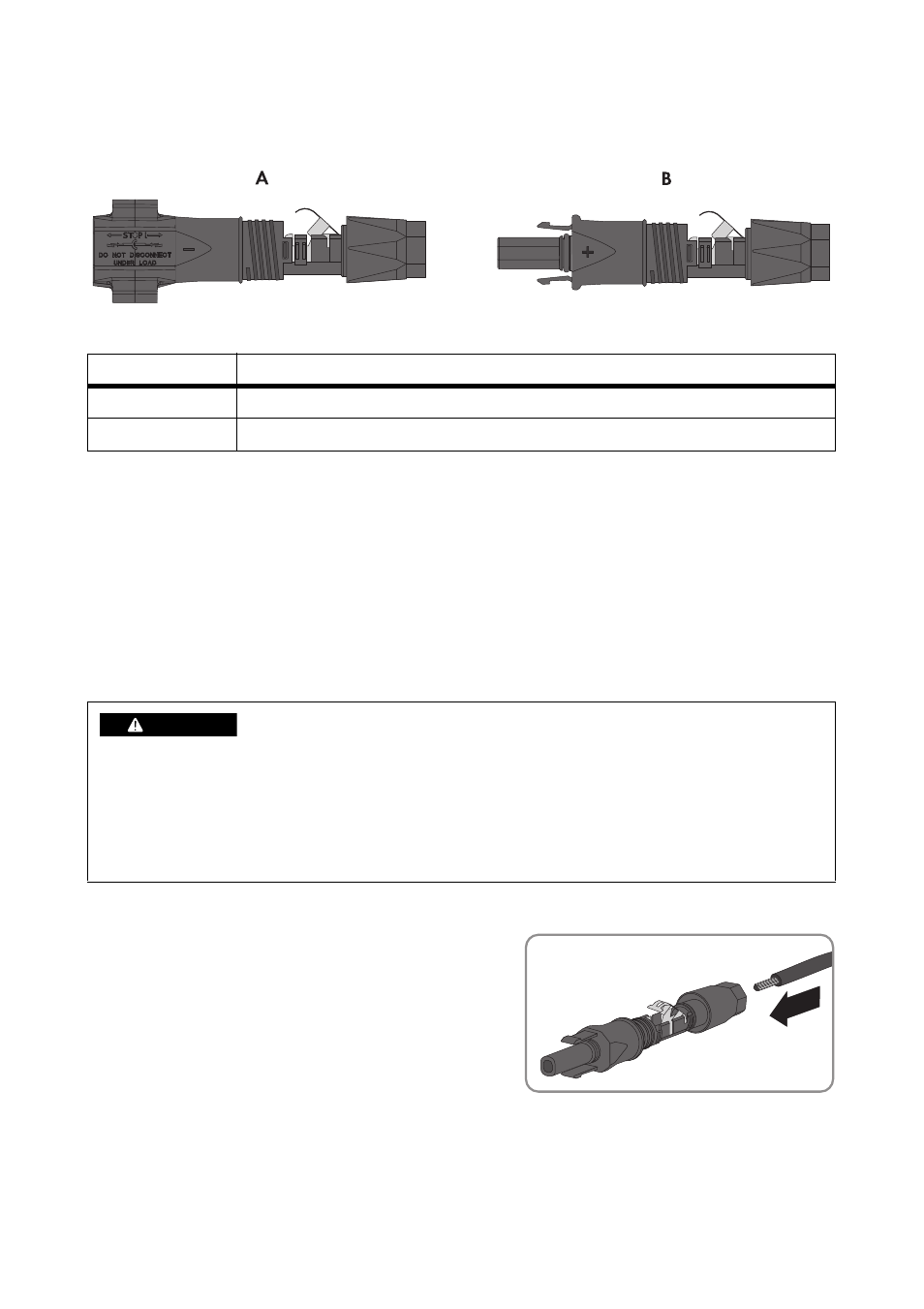

Figure 13: Connecteurs DC
Position Description
A Connecteur DC négatif
B Connecteur DC positif
Choc électrique par haute tension
En cas d’ensoleillement, le générateur photovoltaïque produit une tension continue dangereuse
dans les conducteurs DC. Le contact avec les conducteurs DC peut entraîner des chocs électriques
susceptibles d’entraîner la mort.
• Ne touchez pas les conducteurs DC.
2. Insérez le câble dénudé dans le connecteur DC
jusqu’à la butée. Ce faisant, veillez à ce que le
câble dénudé et le connecteur DC présentent la
même polarité.
