☑ Le serre-câble s’enclenche de façon audible.
✖ La tresse n’est pas visible dans la chambre du serre-câble ?
Le câble n’est pas correctement positionné.
• Retirez le câble et recommencez l’opération à partir du point 2.

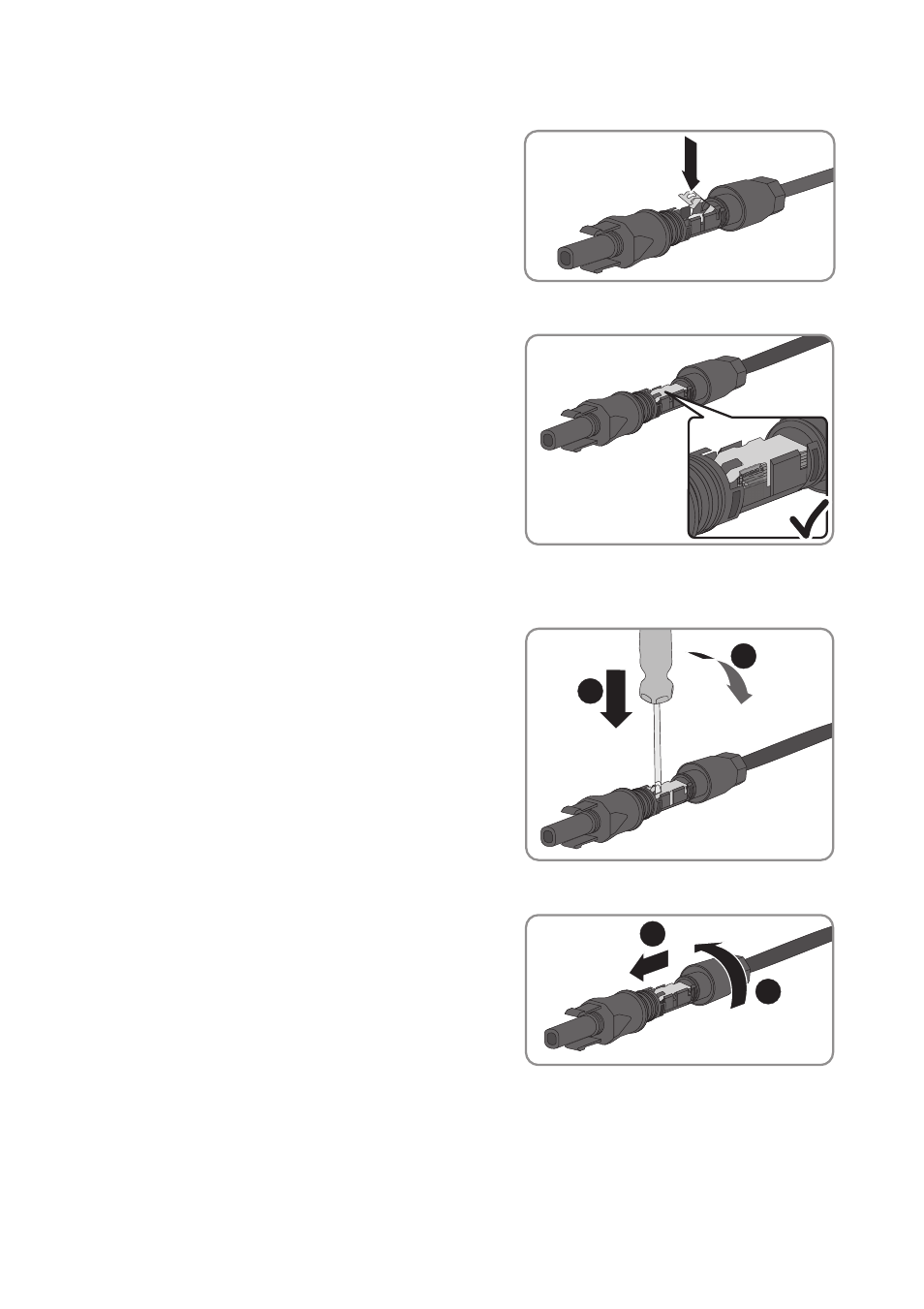

3. Appuyez sur le serre-câble.
☑ La tresse est visible dans la chambre du
serre-câble.
• Desserrez le serre-câble. Pour ce faire,
insérez un tournevis (largeur de lame :
3,5 mm) dans le serre-câble et ouvrez-le en
faisant levier.
4. Poussez l’écrou-raccord dans le filetage et
serrez-le (couple de serrage : 2 Nm).
+
+
+
1
2
+
1
2
