54 SMC9-11TLRP-IA-fr-51 Instructions d’installation
8 Mise en service SMA Solar Technology AG
1. Fermez l’onduleur et mettez le couvercle du boîtier à la terre :
☑ Les dents des rondelles autobloquantes se plaquent dans le couvercle du boîtier. Le
couvercle du boîtier est ainsi mis à la terre.
2. Raccordez les connecteurs DC à l’onduleur.
3. Obturez toutes les entrées DC inutilisées avec les connecteurs DC et les bouchons d’étanchéité.
4. Contrôlez l’usure de l’ESS (Voir Chapitre 10.6).
5. Activez le disjoncteur miniature.
☑ La phase de démarrage commence. Les trois DEL s’allument ou clignotent.
☑ La DEL verte s’allume et la phase de démarrage commence. L’écran affiche successivement
le type d’appareil, la version du micrologiciel, le jeu de données régionales et le mode de
fonctionnement du SMA Power Balancer. Après la phase de démarrage, la puissance
actuelle, la puissance réactive et la valeur réelle du facteur de déphasage cos φ s’affichent.
✖ Toutes les DEL sont éteintes ?
L’ESS n’est pas enfiché ou aucune tension d’entrée DC n’est présente.
• Enfichez fermement l’ESS ou attendez qu’il y ait une tension d’entrée DC.
✖ La DEL verte clignote ?
La tension d’entrée DC est encore trop faible.
• Dès que la tension d’entrée DC est suffisante, l’onduleur se met en service.
✖ La DEL jaune ou rouge est allumée ou clignote ?
Il se peut qu’il y ait un dysfonctionnement ou un avertissement.
• Éliminez le dysfonctionnement ou l’avertissement (Voir Chapitre 10.1 « Signaux DEL » ,
Page 58).

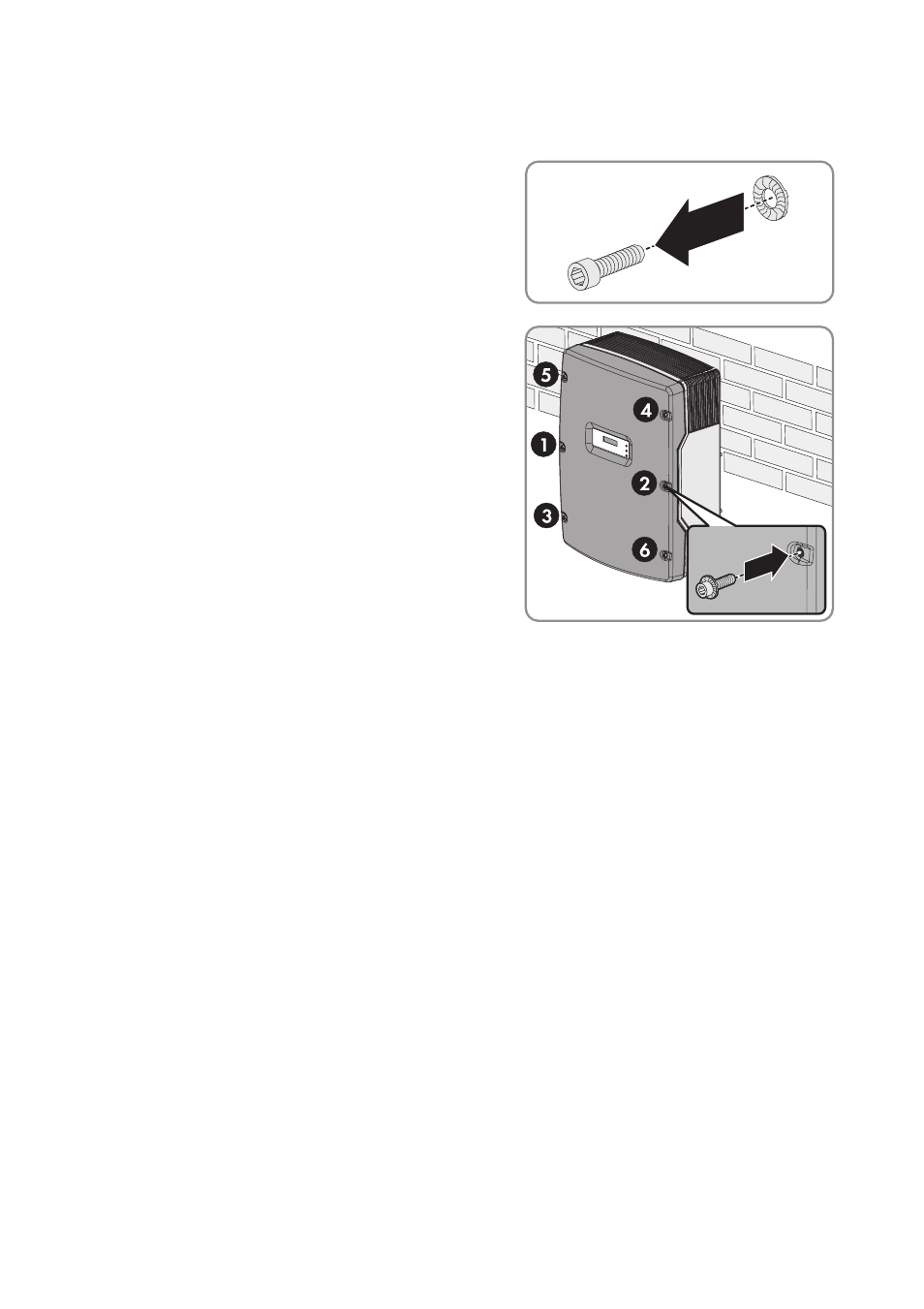

• Placez une rondelle autobloquante sur
chaque vis. Le côté structuré de la rondelle
autobloquante doit pointer en direction de la
tête de vis.
• Fixez le couvercle du boîtier dans l’ordre 1 à 6
(couple de serrage : 6 Nm).
