Instructions d’installation SMC9-11TLRP-IA-fr-51 21
SMA Solar Technology AG 4 Description du produit
Aufgabe_ESS
L’ESS associé aux connecteurs DC forme un interrupteur-sectionneur DC.
Il existe deux types d’ESS selon lesquels la composition de la fiche varie. Le fonctionnement de l’ESS
est identique dans les deux cas.
Funktion_ESS
Lorsqu’il est enfiché, l’ESS établit une liaison conductrice entre le générateur photovoltaïque et
l’onduleur. Quand l’ESS est débranché, le circuit électrique DC est interrompu, et quand tous les
connecteurs DC sont débranchés, le générateur photovoltaïque se déconnecte entièrement de
l’onduleur.
4.4 Electronic Solar Switch (ESS)

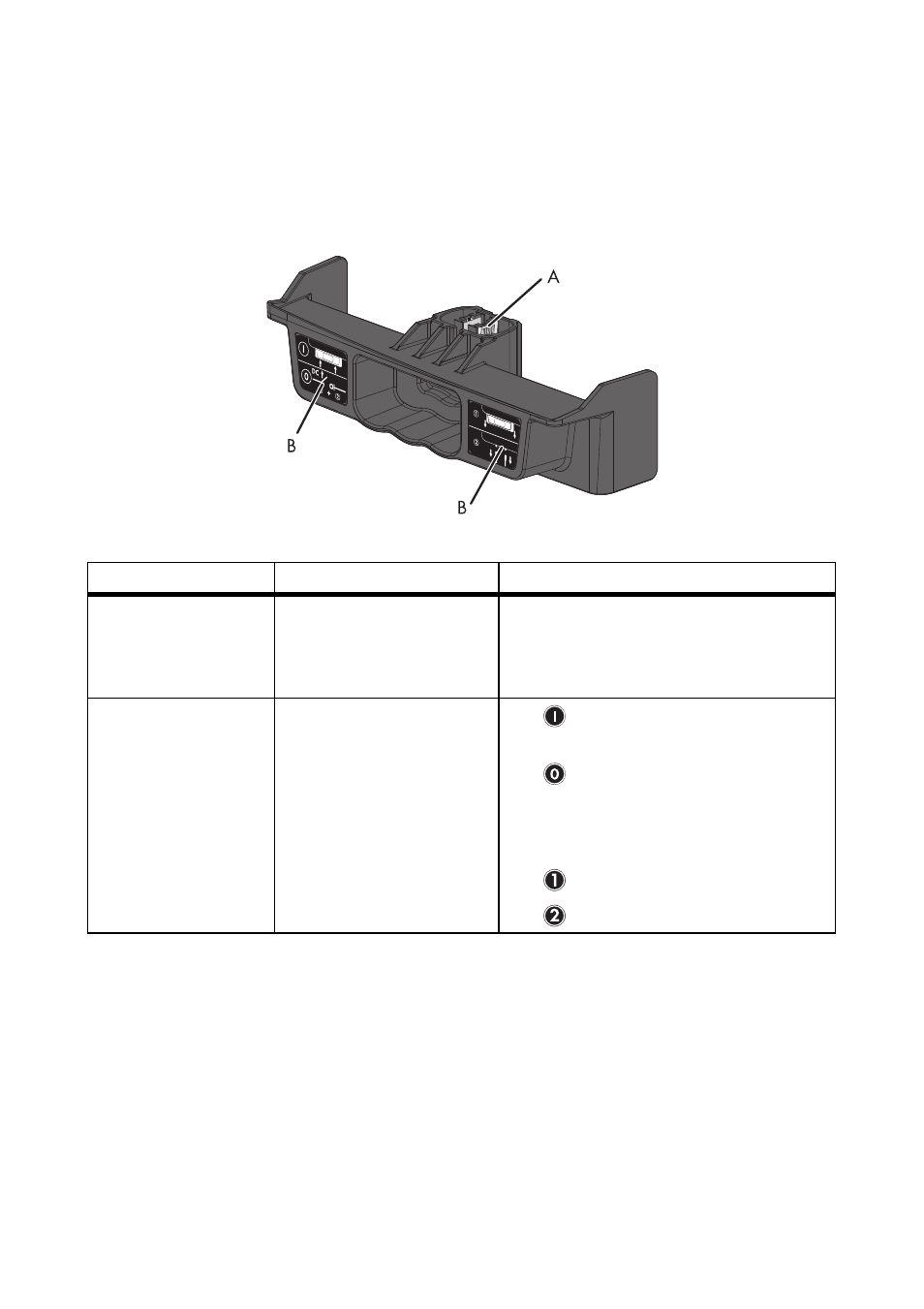

Figure 6: Exemple de la structure de l’ESS avec des languettes métalliques visibles
Position Description Explication
A Fiche En fonction du type d’ESS, soit les
languettes métalliques sont visibles dans la
fiche, soit elles se trouvent dans un boîtier en
plastique.
B Autocollant • Lorsque l’ESS est enfiché, le circuit
électrique DC est fermé.
• Pour interrompre le circuit
électrique DC, vous devez effectuer
successivement les deux opérations
suivantes :
• Débranchez l’ESS.
• Retirez tous les connecteurs DC.
