Pour le raccordement du système de connexion SMA Power Balancer, vous avez besoin d’un
câble Y spécial, qui n’est pas fourni de série. Vous pouvez commander le câble Y auprès de
SMA Solar Technology AG (Voir Chapitre 13 « Accessoires » , Page 94).
Le câble Y est conçu pour une distance de maximum 2 m entre deux onduleurs. Pour des distances
plus importantes entre les onduleurs, vous devez rallonger le câble Y.
Exigences relatives à la rallonge du câble :
☐ Longueur de câble maximale : 300 m
☐ Rallonge du câble pour utilisation en intérieur : Li2YCY 1 x 2 x 0,25 mm², blindé, flexible, isolé,
paire de fils torsadés
☐ Rallonge du câble pour utilisation en extérieur : Li2YCYv 1 x 2 x 0,25 mm², blindé, flexible,
isolé, paire de fils torsadés
Conditions préalables :
☐ Chaque onduleur doit être raccordé à un conducteur de ligne L1, L2 ou L3 du réseau électrique
public (pour obtenir plus d’informations sur le raccordement triphasé au réseau électrique
public, voir l’information technique « Raccordement triphasé au réseau électrique public » sur
www.SMA-Solar.com).
☐ Les trois onduleurs doivent être équipés du système de connexion SMA Power Balancer.
Conseil : si un onduleur n’est pas équipé du système de connexion SMA Power Balancer, vous
pouvez commander un jeu d’équipement ultérieur (Voir Chapitre 13 « Accessoires » , Page 94).
☐ Le câble Y pour le système de connexion SMA Power Balancer doit être présent.
10.
Endommagement de l’onduleur par pénétration d’humidité et de poussière
Si l’ESS n’est pas correctement enfiché en cours de fonctionnement, il est possible que la
poussière et l’eau pénètrent dans l’onduleur. Si l’ESS n’est pas correctement enfiché, les
contacts de l’ESS peuvent s’user ou l’ESS peut tomber. Cela provoque des pertes de rendement
et l’ESS risque d’être endommagé.

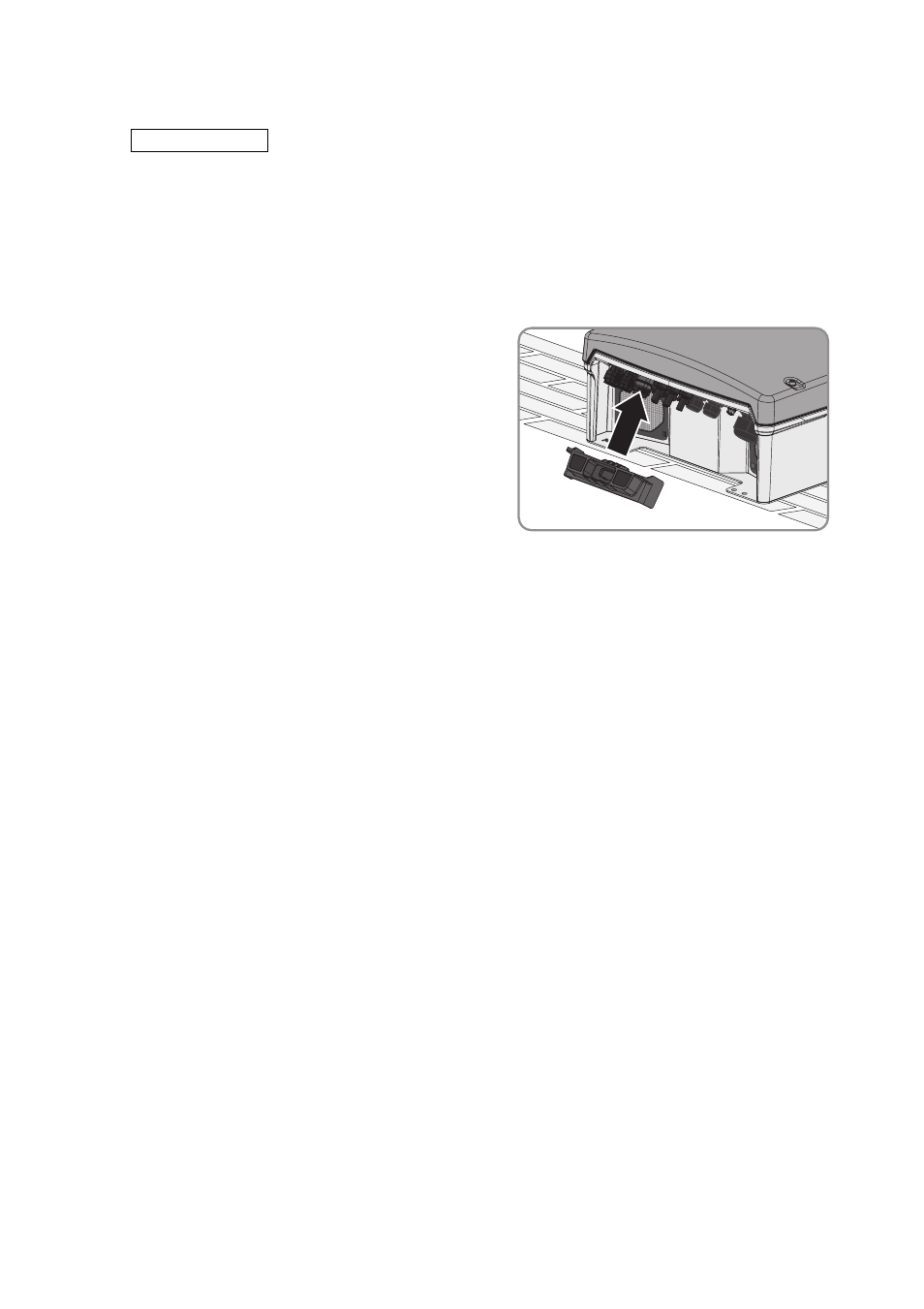

Enfichez l’ESS de la manière suivante :
• Enfichez fermement l’ESS de manière à ce qu’il
affleure le boîtier.
• Assurez-vous que la distance entre l’ESS et le
boîtier est de 1 mm au maximum.
6.5 Raccordement du SMA Power Balancer
