Instructions d’installation SMC9-11TLRP-IA-fr-51 45
SMA Solar Technology AG 6 Raccordement électrique
7. Assurez-vous que tous les connecteurs DC sont bien enfichés.
8. Contrôlez l’usure de l’ESS (Voir Chapitre 10.6).
6.
Risque d’endommagement de l’onduleur par pénétration d’humidité
L’étanchéité de l’onduleur n’est assurée que lorsque toutes les entrées DC inutilisées sont
obturées par des connecteurs DC et des bouchons d’étanchéité.
• Les bouchons d’étanchéité ne doivent PAS ÊTRE INSÉRÉS DIRECTEMENT dans les
entrées DC de l’onduleur.

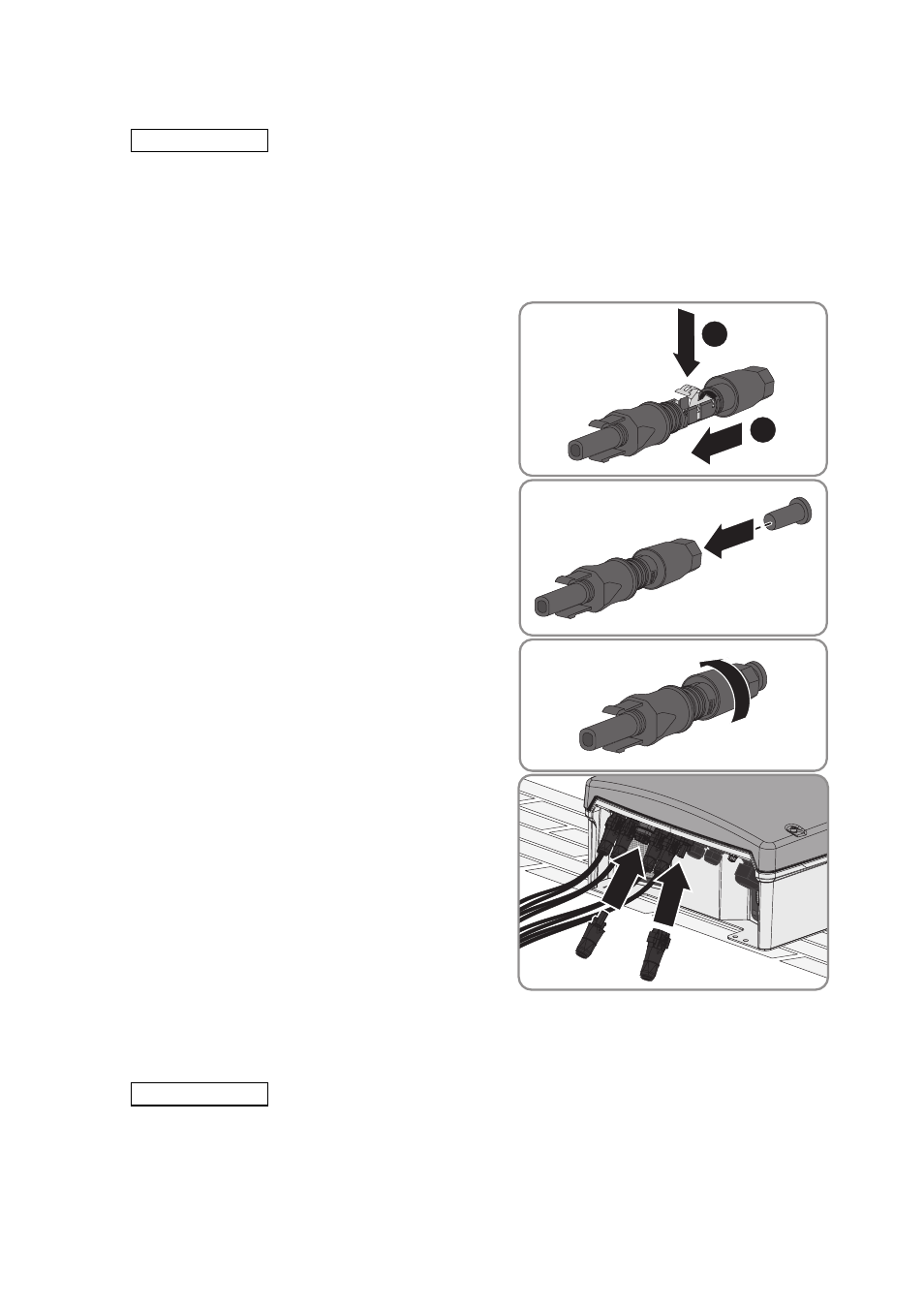

• Pour les connecteurs DC inutilisés, appuyez sur
le serre-câble et poussez l’écrou-raccord sur le
filetage.
• Insérez le bouchon d’étanchéité dans le
connecteur DC.
• Serrez le connecteur DC
(couple de serrage : 2 Nm).
• Insérez les connecteurs DC avec les bouchons
d’étanchéité dans les entrées DC
correspondantes de l’onduleur.
☑ Les connecteurs DC s’enclenchent de façon
audible.
9.
Risque d’incendie lorsque la vis est serrée à l’intérieur de l’ESS
Un contact parfait entre l’ESS et l’onduleur n’est garanti que si la fiche de l’ESS reste mobile.
• Ne serrez pas la vis dans la fiche de l’ESS.
136%&/$&
+
1
2
+
+
136%&/$&
