30 SMC9-11TLRP-IA-fr-51 Instructions d’installation
5 Montage SMA Solar Technology AG
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ Au moins deux vis adaptées au poids de l’onduleur et au terrain
☐ Au moins deux rondelles adaptées aux vis
☐ Au moins deux chevilles adaptées au terrain et aux vis
☐ Si l’onduleur doit être sécurisé contre le vol, au moins une vis de sécurité et une cheville adaptée
à la vis de sécurité
WaHiw_Verletzungsgefahr durch hohes Gewicht
1. Assurez-vous qu’aucun câble susceptible d’être endommagé par le perçage ne se trouve dans
le mur.
2. Positionnez le support mural horizontalement contre le mur et marquez la position des trous de
perçage à l’aide du support mural. Pour cela, utilisez au minimum un trou de part et d’autre du
support mural.
3. Percez les trous et enfichez les chevilles.
4. Placez le support mural bien de niveau et vissez-le avec des vis et des rondelles.
5. Si l’onduleur doit être sécurisé contre le vol, marquez le trou à percer pour la fixation de la vis
de sécurité.
5.2 Montage de l’onduleur
Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur est lourd (Voir Chapitre 12 « Données techniques » , Page 84). Il existe un risque de
blessure dû au soulèvement incorrect et à la chute de l’onduleur lors du transport ou de
l’accrochage au support mural.

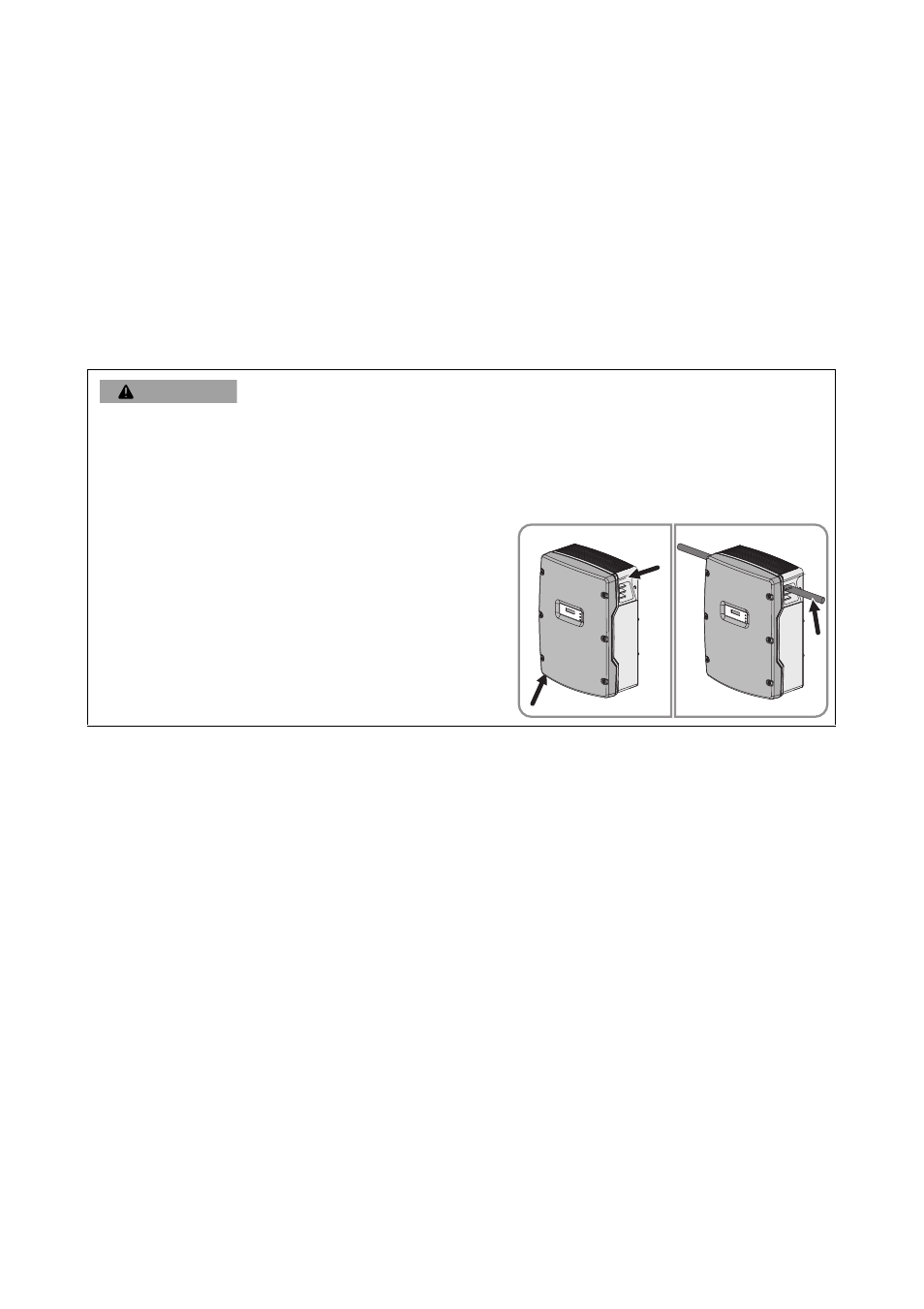

• Pour le transport, soulevez l’onduleur en le mettant
à l’horizontale en position de montage. Pour cela,
utilisez les poignées encastrées latérales ou une
tige métallique (diamètre : 30 mm maximum).
