4 Description du produit SMA Solar Technology AG
Le SMA Power Balancer est une fonction du Sunny Mini Central permettant un raccordement triphasé
au réseau.
Avec le SMA Power Balancer, vous pouvez réunir trois onduleurs Sunny Mini Central en une unité
d’injection triphasée et éviter ainsi une charge déséquilibrée. On appelle « charge déséquilibrée »
une puissance injectée asymétrique qui dépend du jeu de données régionales et doit être comprise
entre 4,6 kVA et 6 kVA.
En tenant compte des conditions de raccordement locales imposées par l’exploitant du réseau, vous
pouvez réaliser une surveillance triphasée de la tension du réseau avec le SMA Power Balancer. En
cas de défaut sur le réseau, les trois onduleurs Sunny Mini Central sont ainsi complètement coupés
du réseau électrique public ou leur puissance est limitée.
Les raccordements pour le SMA Power Balancer sont séparés galvaniquement par rapport au reste
du circuit électronique du Sunny Mini Central.
Cet onduleur Sunny Mini Central dispose d’une embase pour le raccordement du
SMA Power Balancer située sur la partie inférieure de l’onduleur. Pour raccorder trois onduleurs
Sunny Mini Central du même type, vous avez besoin d’un câble Y spécial. Vous pouvez uniquement
raccorder entre eux les onduleurs Sunny Mini Central qui disposent d’un même type de raccordement
pour le SMA Power Balancer. Un Sunny Mini Central équipé d’un autre type de raccordement pour
le SMA Power Balancer peut être équipé ultérieurement d’un raccordement adéquat et être relié avec
le câble Y.
Modes de fonctionnement du SMA Power Balancer
Erläuterung_SMCTLRP_Power Balancer
Lors du réglage du jeu de données régionales VDE-AR-N4105-HP, le SMA Power Balancer est activé
en usine et réglé sur le mode de fonctionnement « PowerGuard ». Si le SMA Power Balancer n’est
pas raccordé aux autres onduleurs, cela signifie qu’au niveau des conducteurs de ligne les onduleurs
ne sont pas connectés entre eux et la puissance injectée de l’onduleur se limite à 4,6 kVA.
4.5 SMA Power Balancer

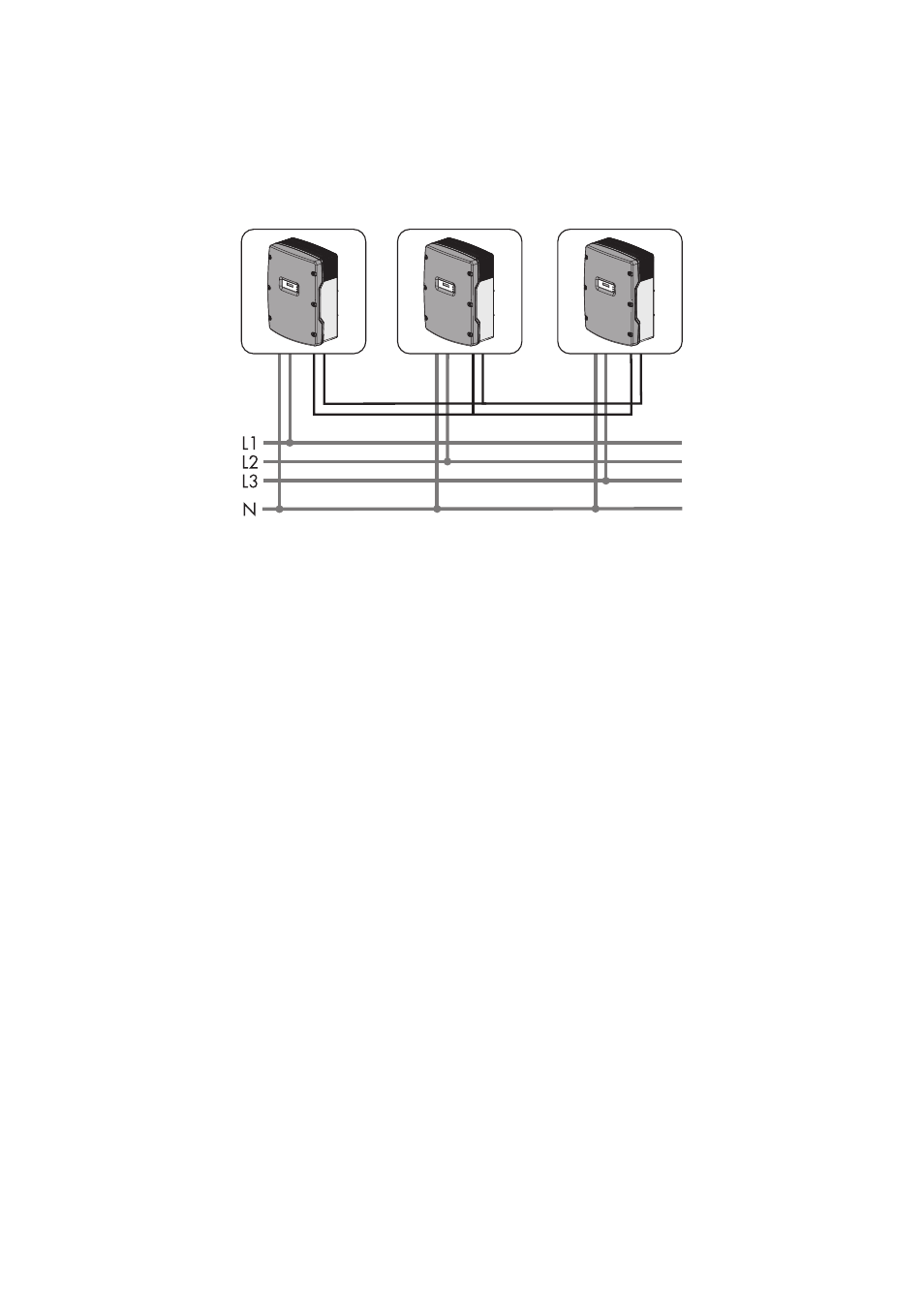

Figure 7: Structure d’une unité d’injection triphasée avec trois onduleurs Sunny Mini Central et un SMA Power Balancer
