34 SMC9-11TLRP-IA-fr-51 Instructions d’installation
6 Raccordement électrique SMA Solar Technology AG
6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous

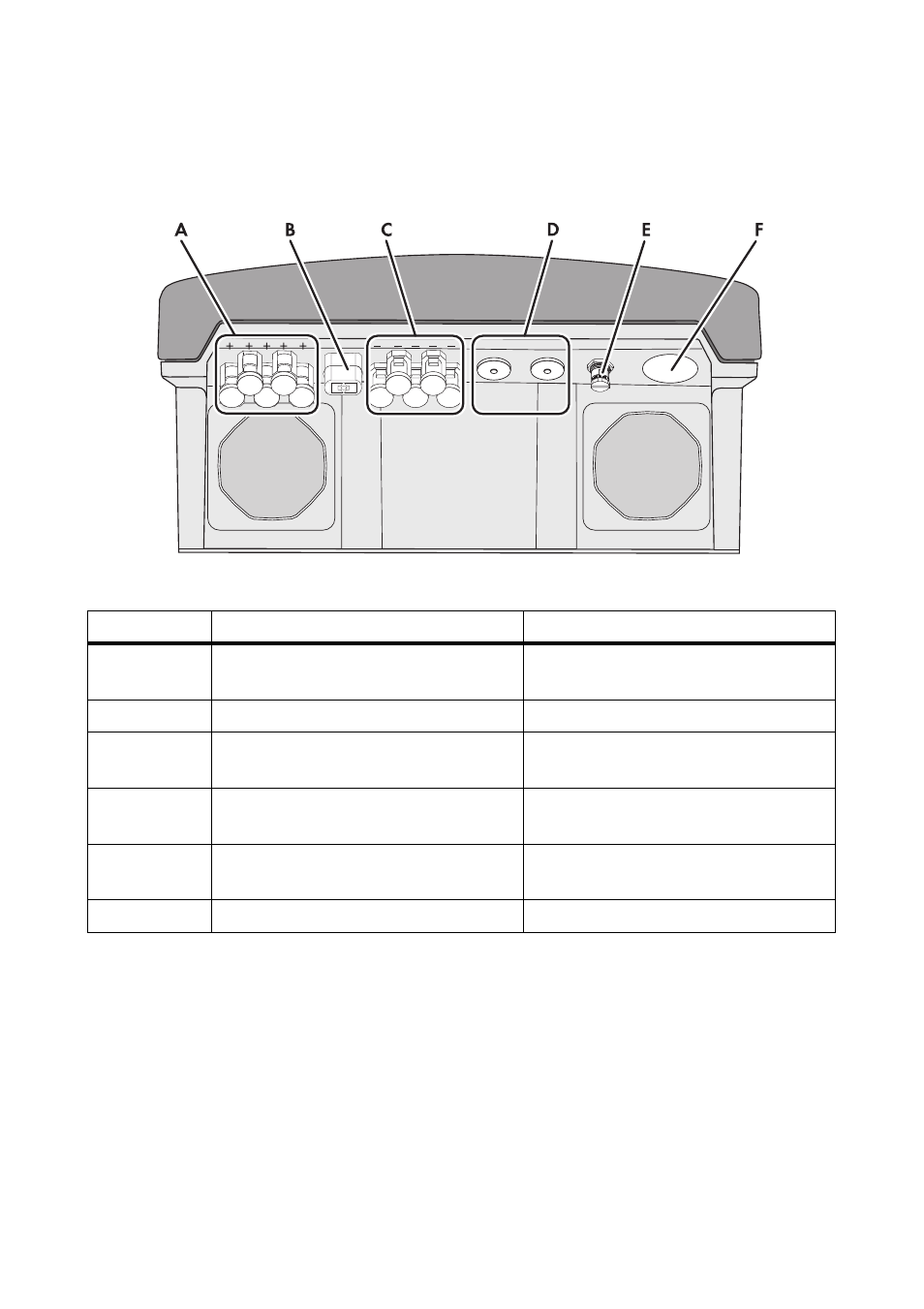

Figure 11: Zones de raccordement et ouvertures du boîtier situées sur le dessous de l’onduleur
Position Description Explication
A Connecteur DC positif avec plot de
remplissage Pour le raccordement des câbles DC
positifs
B Embase Pour le raccordement de l’ESS
C Connecteur DC négatif avec plot de
remplissage Pour le raccordement des câbles DC
négatifs
D Ouverture du boîtier Pour le passage des câbles de
communication
E Embase Pour le raccordement du
SMA Power Balancer
F Ouverture du boîtier Pour le passage du câble AC
