Instructions d’installation SMC9-11TLRP-IA-fr-51 35
SMA Solar Technology AG 6 Raccordement électrique
6.2.2 Vue intérieure

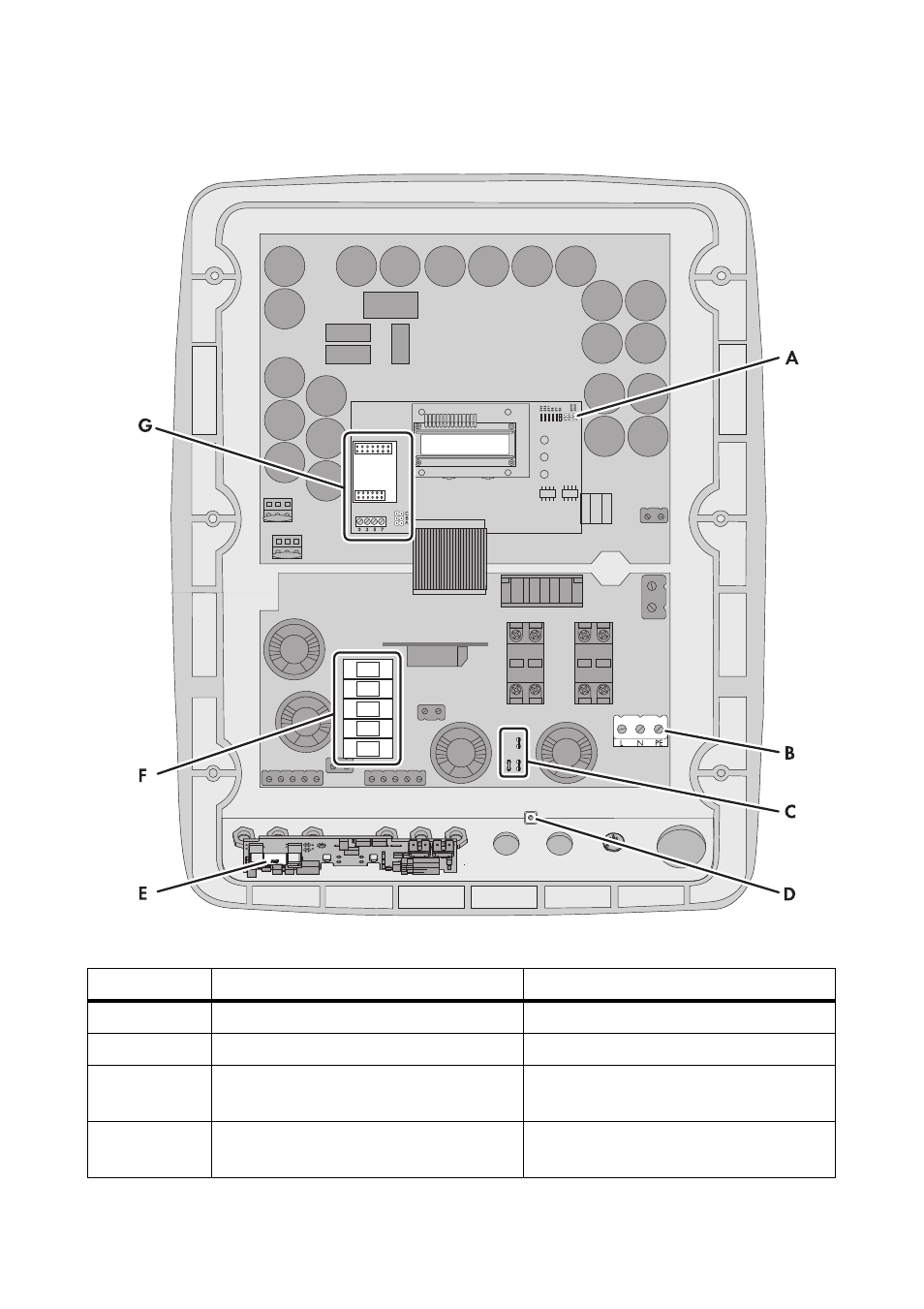

Figure 12: Composants et zones de raccordement situés à l’intérieur de l’onduleur
Position Description Explication
A Emplacement pour cavalier Pour le contrôle des ventilateurs
B Borne Pour le câble AC
C Languette Pour la mise à la terre du blindage du
câble de communication
D Dispositif à vis de la borne de blindage Pour la mise à la terre du blindage du
câble de communication
