20 SMC9-11TLRP-IA-fr-51 Instructions d’installation
4 Description du produit SMA Solar Technology AG
L’écran et les DEL de l’onduleur sont placés sur le couvercle du boîtier et indiquent l’état de
fonctionnement de l’onduleur.
Les données de service actuelles de l’onduleur (mode, puissance, tension d’entrée) ainsi que les
défauts et dysfonctionnements sont affichés sur l’écran (Voir Chapitre 10.2 « Messages à l’écran » ,
Page 60).
Les DEL représentent l’état de fonctionnement de l’onduleur et expliquent par différents codes
clignotants les messages affichés à l’écran (Voir Chapitre 10.1 « Signaux DEL » , Page 58).
4.3 Écran et DEL

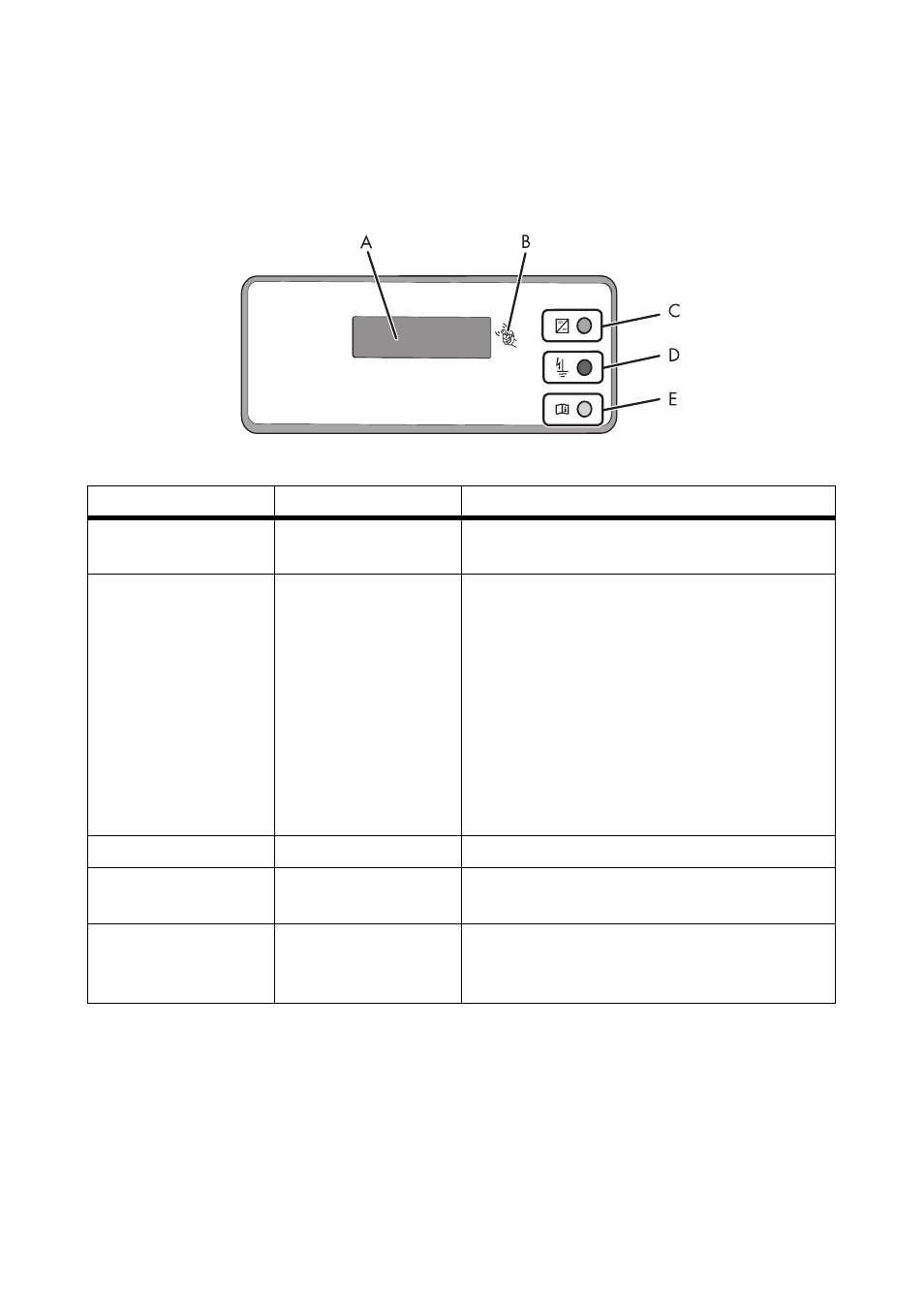

Figure 5: Structure du champ d’affichage
Position Description Explication
A Écran Écran textuel LCD à deux lignes pour l’affichage
des données de service
B Symbole de
tapotement Vous avez la possibilité de commander l’écran
par tapotement :
• Tapoter une fois : permet d’activer
l’éclairage de l’écran ou d’afficher un
message.
• Tapoter deux fois consécutivement :
l’onduleur affiche à l’écran les messages de
la phase de démarrage.
Au bout de deux minutes, l’éclairage s’éteint
automatiquement.
C DEL verte Indique l’état de fonctionnement de l’onduleur
D DEL rouge Indique un défaut à la terre, une varistance
défectueuse ou un fusible string défectueux
E DEL jaune Indique un défaut ou un dysfonctionnement. Pour
remédier à ce défaut ou dysfonctionnement,
reportez-vous aux instructions.
