Programmation : principes de base, gestionnaire de fichiers
3.2 Ouvrir et introduire des programmes
3
92
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

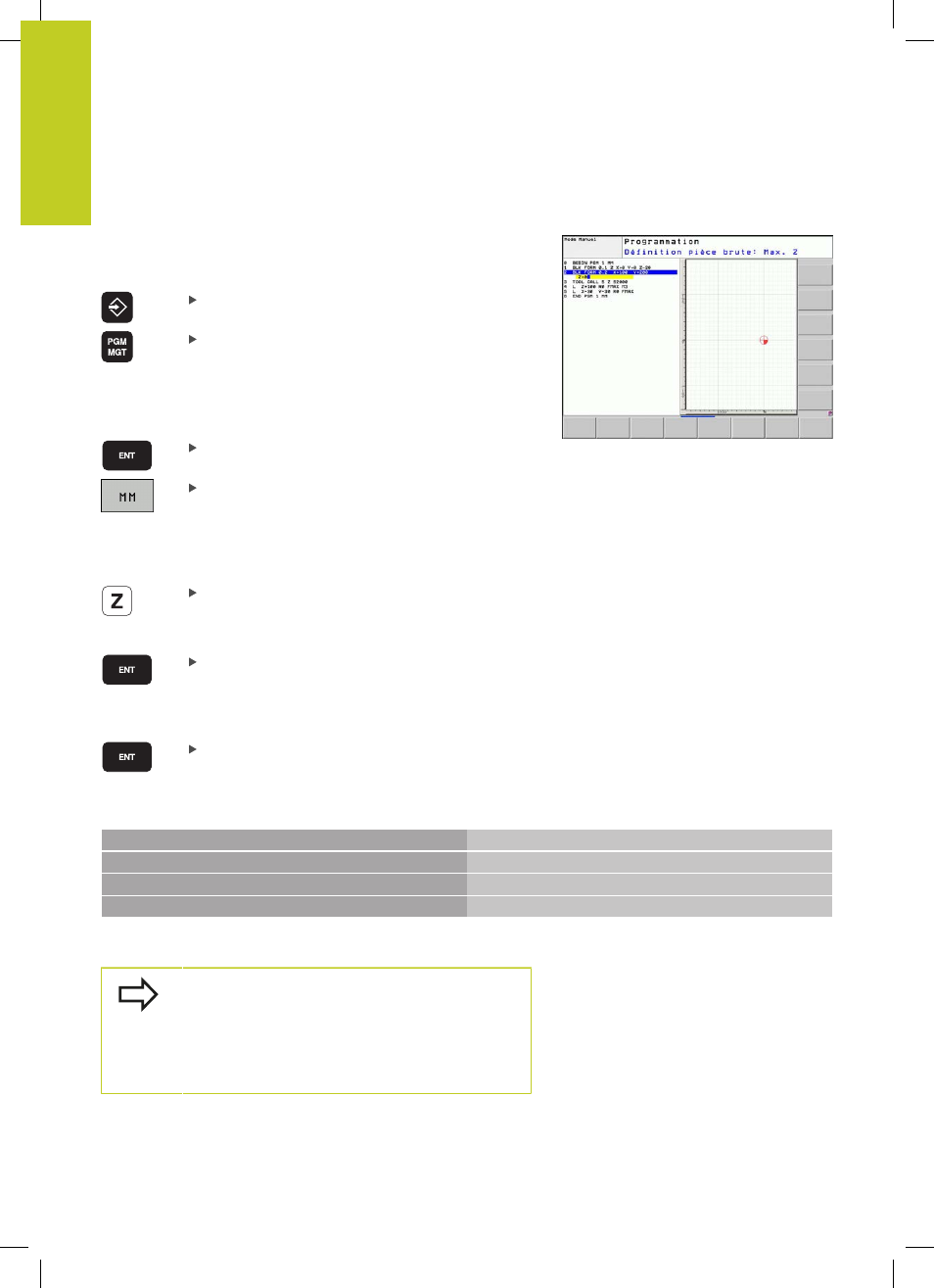

Ouvrir un nouveau programme d'usinage
Vous introduisez toujours un programme d'usinage en mode
de fonctionnement
PROGRAMMATION. Exemple d'ouverture de
programme:
Sélectionner le mode
PROGRAMMATION
Appeler le gestionnaire de fichiers : Appuyer sur la
touche PGM MGT
Sélectionnez le répertoire dans lequel vous souhaitez mémoriser le
nouveau programme :
NOM DE FICHIER = ALT..H
Introduire le nom du nouveau programme, valider
avec la touche ENT
Sélectionner l'unité de mesure: Appuyer sur MM
ou INCH. La TNC change de fenêtre et ouvre le
dialogue de définition de la
BLK-FORM (pièce
brute)
PLAN D'USINAGE DANS LE GRAPHIQUE : XY
Introduire l'axe de broche, p. ex. Z
DEFINITION DE LA PIECE BRUTE : MINIMUM
Introduire, l'une après l'autre, les coordonnées
en X, Y et Z du point MIN et valider à chaque fois
avec la touche ENT
DEFINITION DE LA PIECE BRUTE : MAXIMUM
Introduire, l'une après l'autre, les coordonnées
en X, Y et Z du point MAX et valider à chaque fois
avec la touche ENT
Exemple : affichage de BLK-Form dans le programme CN
0 BEGIN PGM NOUVEAU MM Début du programme, nom, unité de mesure
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Axe de broche, coordonnées du point MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordonnées du point MAX
3 END PGM NOUVEAU MM Fin du programme, nom, unité de mesure
La TNC génère de manière automatique les numéros de
séquences et les séquences
BEGIN et END.
Si la définition d'une pièce brute n'est pas souhaitée,
interrompez le dialogue
Plan d'usinage dans le
graphique XY avec la touche DEL !
La TNC ne peut représenter le graphique que si le
côté le plus petit mesure au moins 50 µm et le plus
grand au plus 99 999,999 mm.
