Test de programme et Exécution de programme
16.1 Graphiques (option de logiciel Advanced grafic features)
16
506
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

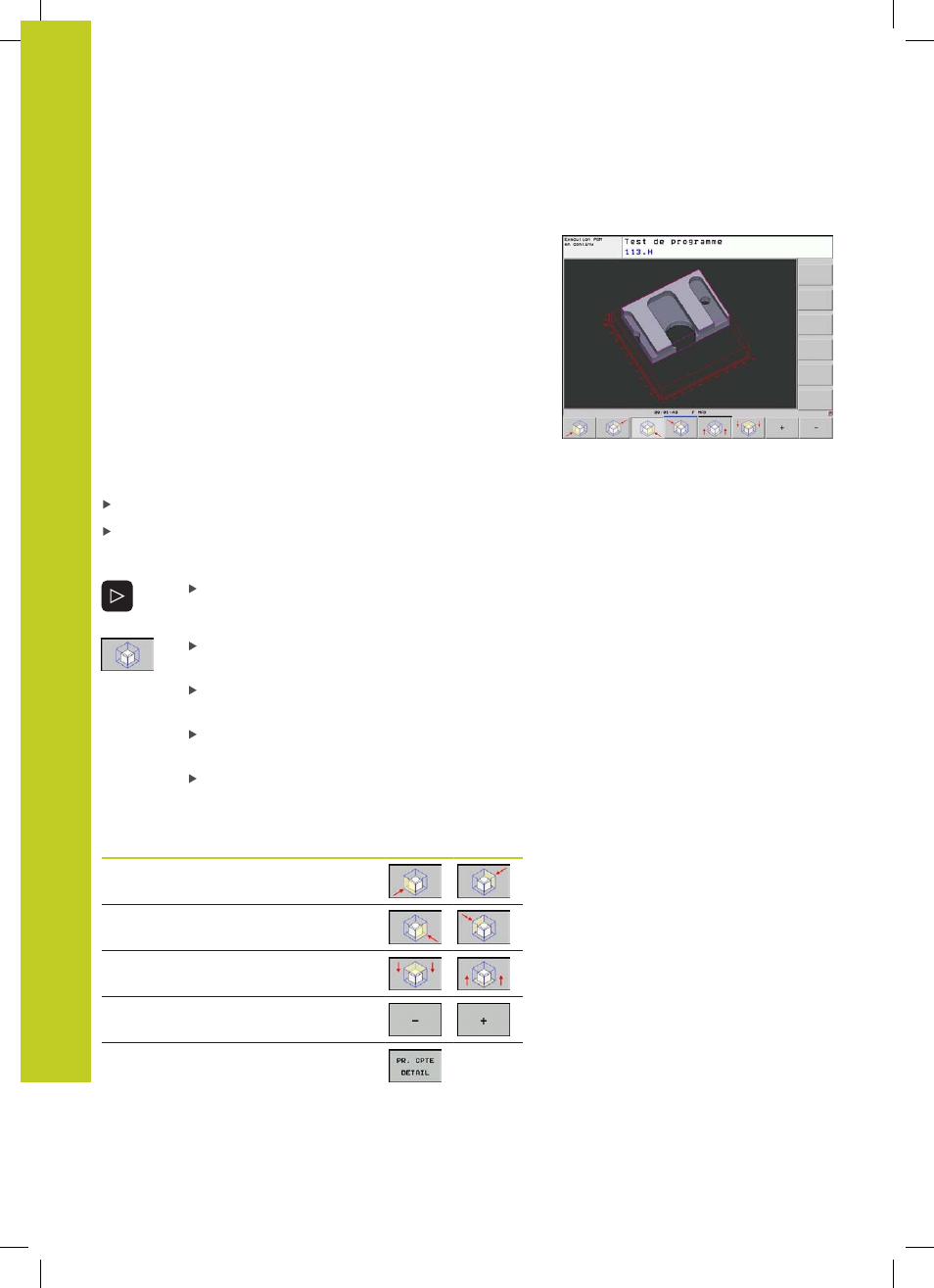

Agrandissement de la découpe
Vous pouvez modifier la découpe dans toutes les vues en mode
Test de programme et un des modes Exécution de programme.
Pour cela, la simulation graphique ou l'exécution du programme
doit être interrompue. Un agrandissement de la découpe est actif
en permanence dans tous les modes de représentation.
Modifier l'agrandissement de la découpe
Softkeys, voir tableau
Si nécessaire, interrompre la simulation graphique
Commuter la barre de softkeys dans le mode Test de
programme ou dans un mode Exécution de programme jusqu’à
ce qu'apparaissent les softkeys d'agrandissement de la découpe
Commuter la barre de softkeys jusqu'à ce
qu'apparaissent les softkeys des fonctions
d'agrandissement de la découpe
Sélectionner les fonctions d'agrandissement de la
découpe
A l’aide de la softkey (voir tableau ci-dessous),
sélectionner la face de la pièce
Réduire ou agrandir la pièce brute : Maintenir
enfoncée la softkey "–" ou "+"
Relancer le test ou l'exécution du programme avec
la softkey START (RESET + START rétablit la pièce
brute d'origine)
Fonction Softkeys
Sélectionner la face gauche/droite de la
pièce
Sélectionner la face avant/arrière de la
pièce
Sélection la face du haut/bas de la pièce
Déplacer le plan de coupe pour agrandir
ou réduire la pièce brute
Valider la découpe
