Programmation : programmer les contours
6.5 Contournage : coordonnées polaires
6
210
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

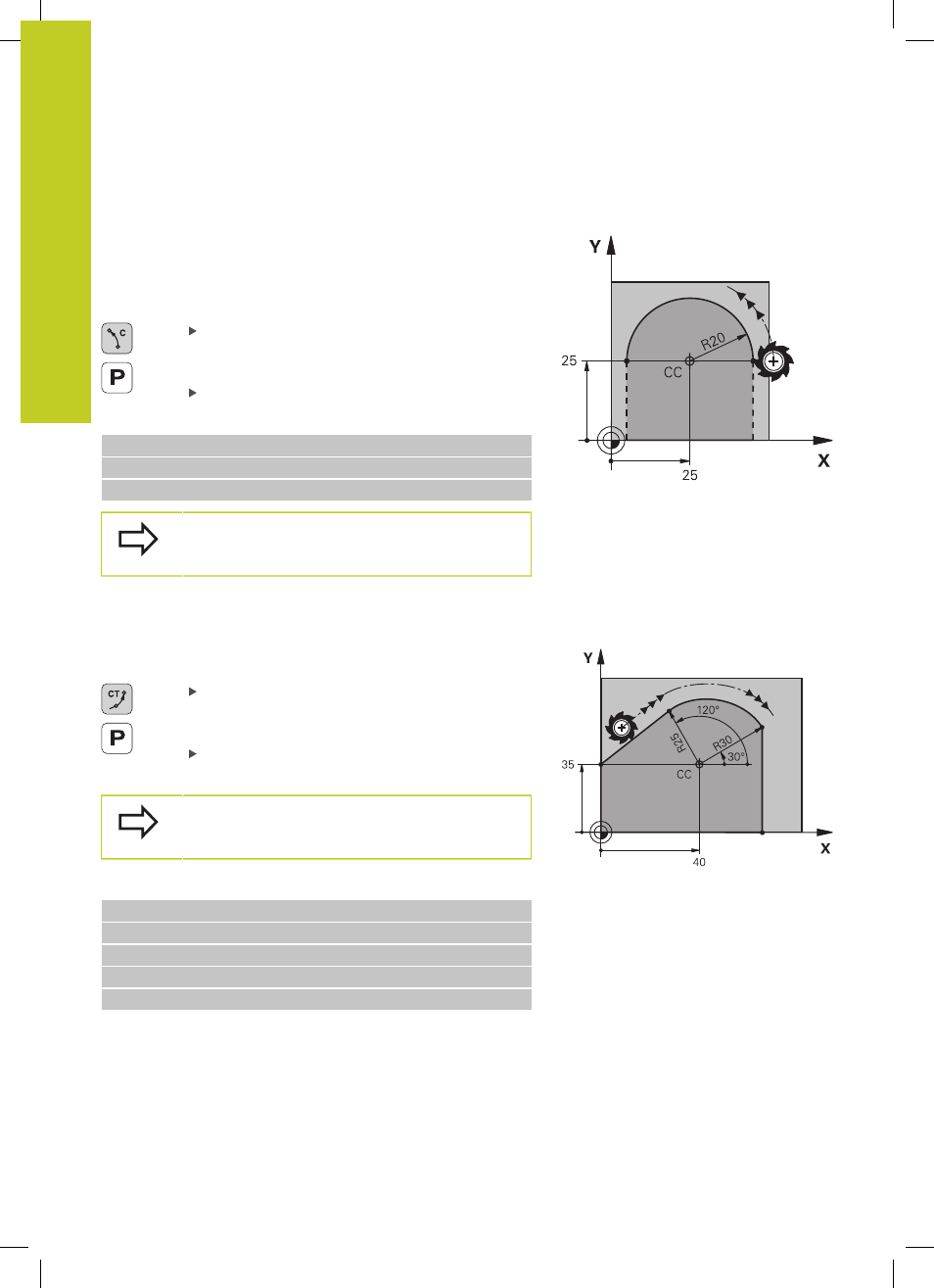

Trajectoire circulaire CP autour du pôle CC
Le rayon des coordonnées polaires
PR est en même temps le rayon
de l'arc de cercle.
PR est défini par la distance séparant le point
initial du pôle
CC. La dernière position d'outil programmée avant la
trajectoire circulaire correspond au point de départ de la trajectoire
circulaire.
Angle polaire PA : position angulaire du point
final de la trajectoire circulaire comprise entre
–99999,9999° et +99999,9999°
Sens de rotation DR
Exemple de séquences CN
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
En coordonnées incrémentales, introduire le même
signe pour DR et PA..
Trajectoire circulaire CTP avec raccordement tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un
élément de contour précédent.
Rayon des coordonnées polaires PR : distance
entre le point final de la trajectoire circulaire et le
pôle
CC
Angle des coordonnées polaires PA : position
angulaire du point final de la trajectoire circulaire
Le pôle n’est pas le centre du cercle !
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
