Traiter les fichiers DXF (option de logiciel) 7.1
7
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
249
Pour sélectionner d'autres positions d'usinage et
les mémoriser dans un autre fichier : appuyer sur
l'icône annuler éléments sélectionné, et faire la
sélection comme précédemment

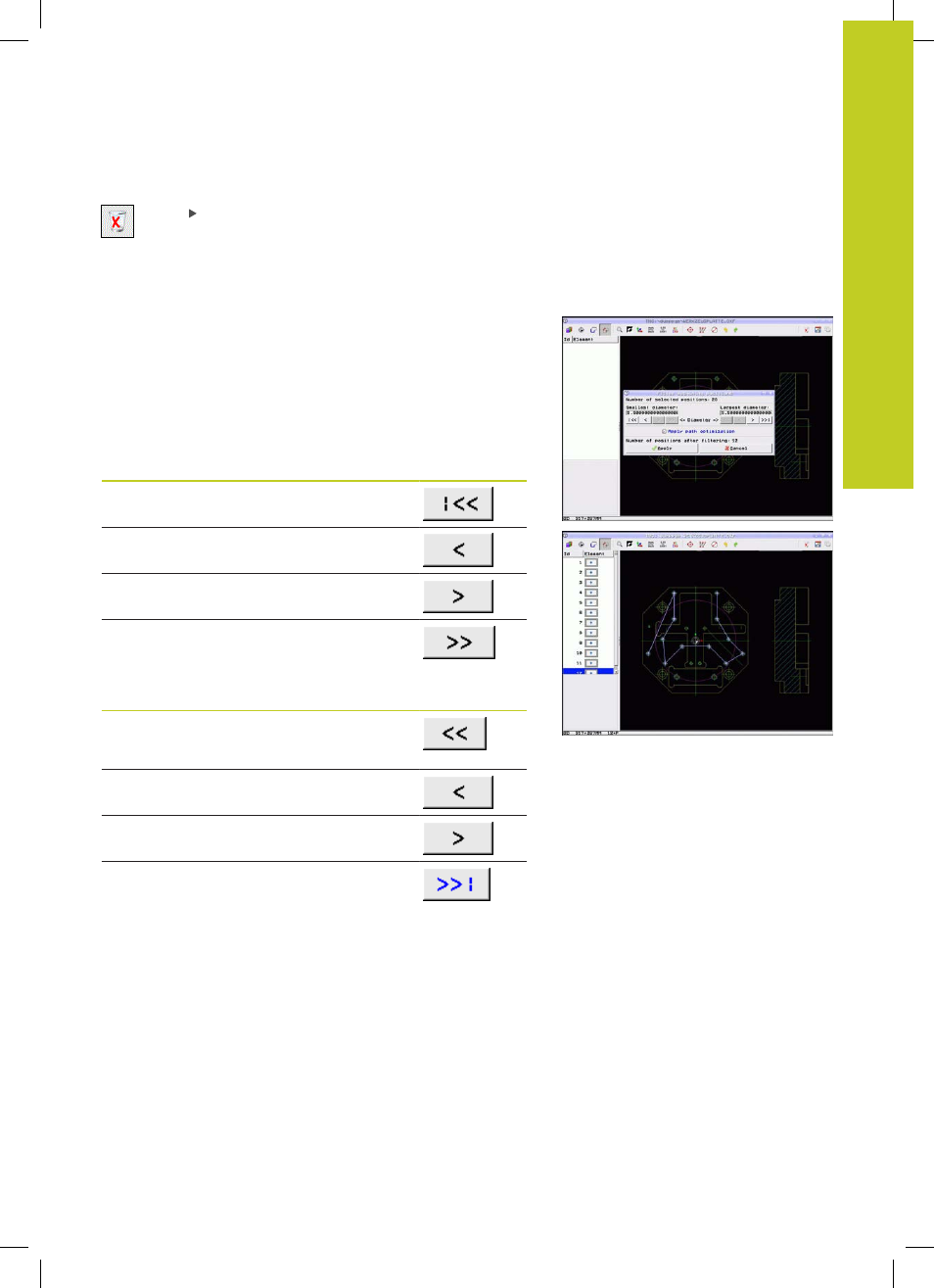

Configurer le filtre
Lorsque vous avez sélectionné les positions de perçage avec la
sélection rapide, la TNC affiche une fenêtre auxiliaire qui affiche à
gauche le diamètre du trou le plus petit et à droite le diamètre du
trou le plus grand qui ont été trouvés. Avec les boutons situés en
dessous de l'affichage du diamètre, vous pouvez régler à gauche
le diamètre inférieur et à droite le diamètre supérieur de manière à
valider les diamètres souhaités.
Boutons disponibles :
Filtre du diamètre le plus petit Icône
Afficher le plus petit diamètre trouvé
(configuration par défaut)
Afficher le plus petit diamètre suivant trouvé
Afficher le plus grand diamètre suivant trouvé
Afficher le plus grand diamètre trouvé. La TNC
règle le filtre pour le diamètre le plus petit à la
valeur réglée pour le diamètre le plus grand
Filtre du diamètre le plus grand Icône
Afficher le plus petit diamètre trouvé. La TNC
règle le filtre pour le diamètre le plus grand à
la valeur réglée pour le diamètre le plus petit
Afficher le plus petit diamètre suivant trouvé
Afficher le plus grand diamètre suivant trouvé
Afficher le plus grand diamètre trouvé
(configuration par défaut)
Avec l'option
Appliquer optimisation course (configuration par
défaut), la TNC trie les positions d'usinage sélectionnées de
manière à minimiser les déplacements inutiles. Vous pouvez
afficher la trajectoire d'outil avec l'icône d'affichage de la trajectoire
d'outils, voir "Configuration par défaut", Page 236.
