Programmer un contour simple

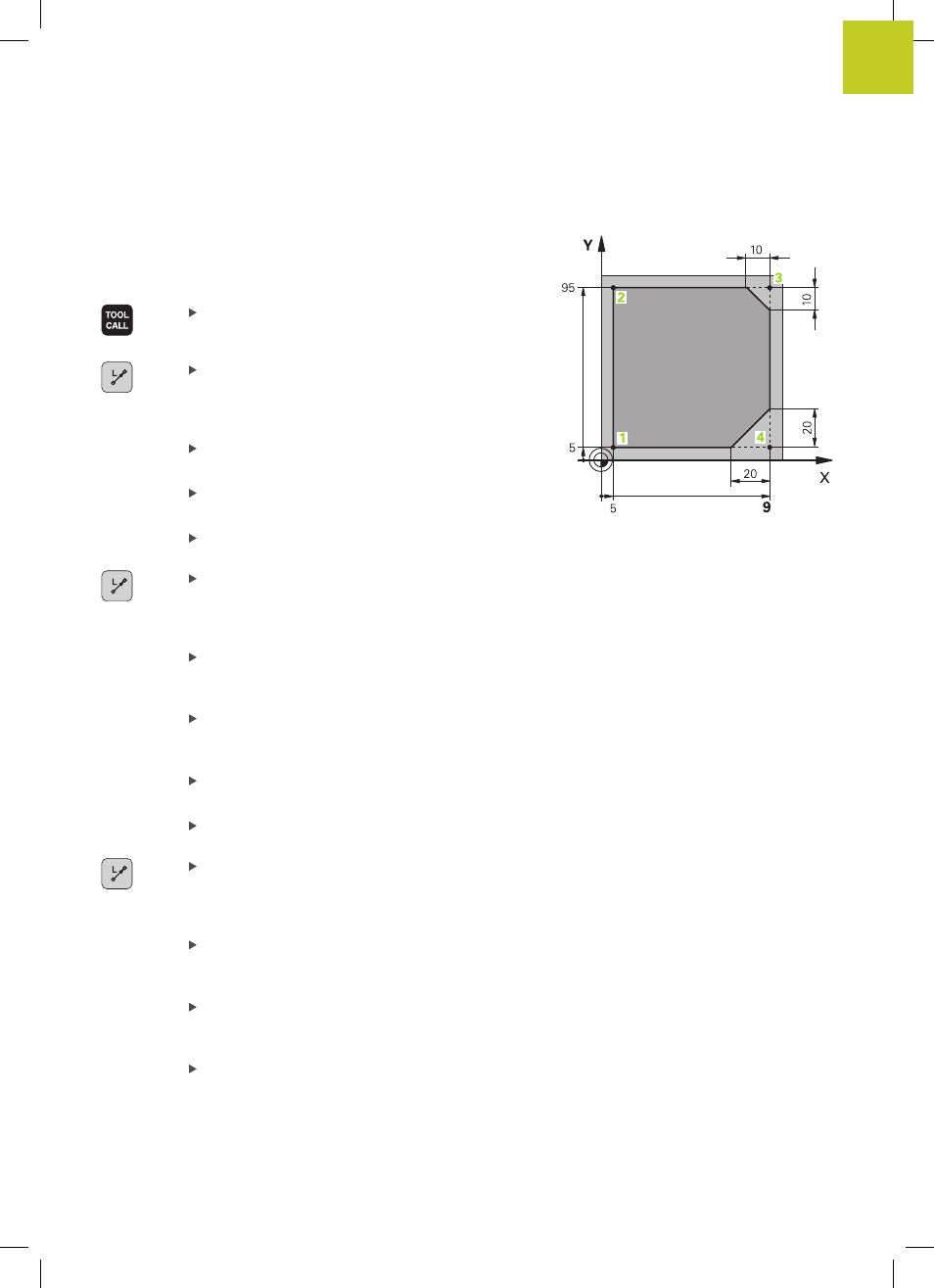

Le contour de la figure de droite doit être usiné en une seule passe
à la profondeur de 5 mm. La pièce brute a déjà été définie. Après
l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
Appeler l'outil : introduisez les données de l'outil.
Validez la saisie avec la touche ENT, ne pas oublier
l'axe d'outil
Dégager l'outil : appuyer sur la touche d'axe
orange Z pour dégager l'outil dans son axe et
introduisez la valeur de la position à atteindre, p.
ex. 250. Valider avec la touche ENT
Correct. rayon : RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Prépositionner l'outil dans le plan d'usinage :
appuyez sur la touche d'axe orange X et
introduisez la valeur de la position à atteindre, p.
ex. -20
Appuyez sur la touche d'axe orange Y et
introduisez la valeur correspondant à la position à
atteindre, p. ex. -20. Valider avec la touche ENT
Correction de rayon : RL/RR/sans correct.?
Valider avec la touche ENT : Ne pas activer la
correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Déplacer l'outil à la profondeur : appuyez sur
la touche d'axe orange et introduisez la valeur
correspondant à la position à atteindre, par
exemple -5. Valider avec la touche ENT
Correction de rayon : RL/RR/sans correct.?
Valider avec la touche ENT : Ne pas activer la
correction de rayon
Avance F = ? Introduire l'avance de
positionnement, par ex. 3000 mm/min, valider
avec la touche ENT
Fonction auxiliaire M ? Mise en service de la
broche et de l'arrosage, p. ex.
M13, valider avec
la touche END : la TNC mémorise la séquence de
déplacement
