Principes de base 3.1
3
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
89

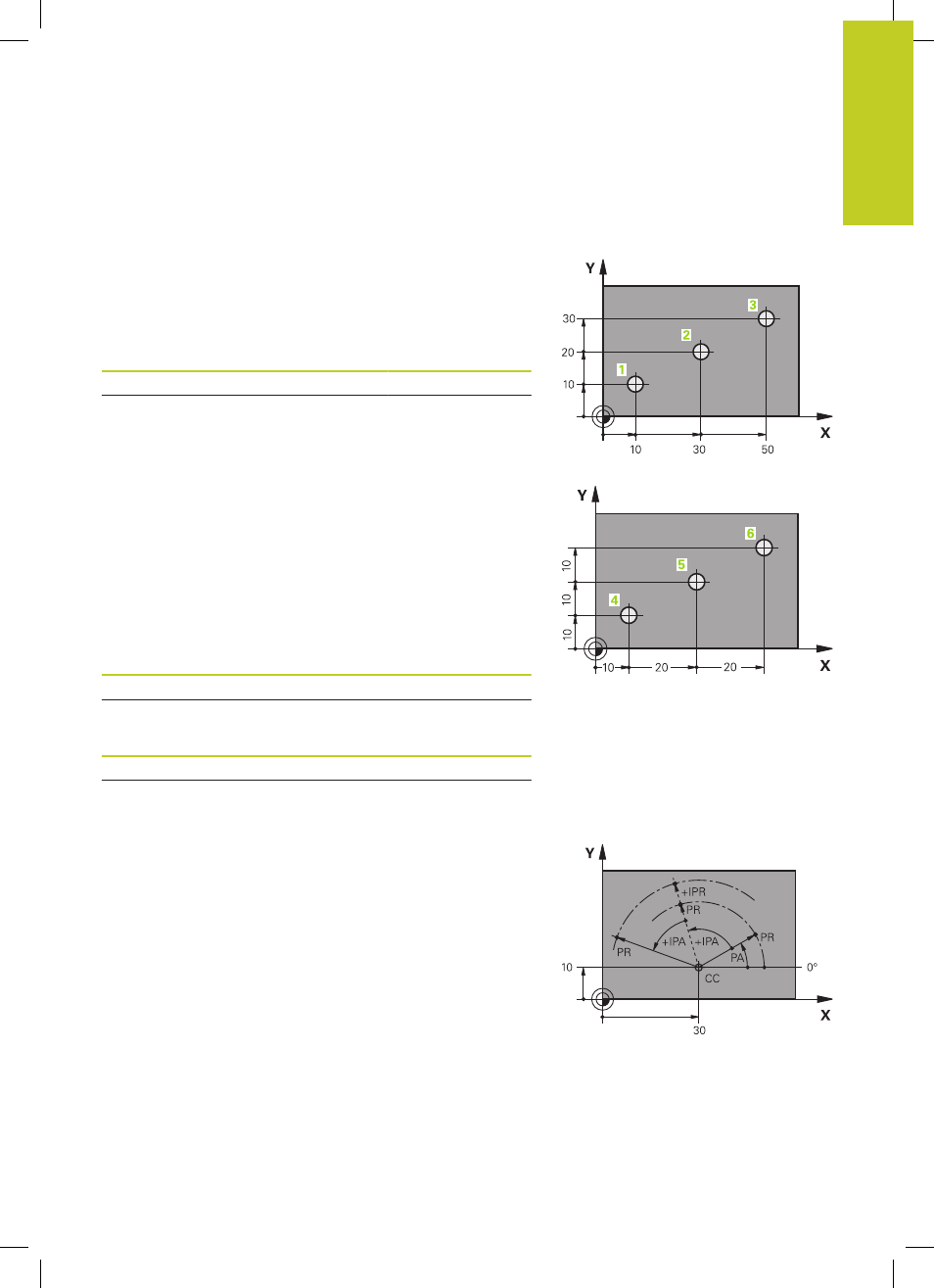

Positions absolues et incrémentales de la pièce
Positions absolues de la pièce
Quand les coordonnées d’une position se réfèrent au point zéro
(origine), celles-ci sont appelées coordonnées absolues. Chaque
position sur une pièce est définie clairement par ses coordonnées
absolues.
Exemple 1 : trous en coordonnées absolues :
Trou 1 Trou 2 Trou 3
X = 10 mm X = 30 mm X = 50 mm
Y = 10 mm Y = 20 mm Y = 30 mm
Positions incrémentales de la pièce
Les coordonnées incrémentales se réfèrent à la dernière
position programmée qui sert de point zéro (fictif) relatif. Lors
de l’élaboration du programme, les coordonnées incrémentales
indiquent ainsi le déplacement à effectuer entre la dernière position
nominale et la suivante. Cette cotation est également appelée
cotation en chaîne.
Une cote incrémentale est signalée par un „I“ devant l’axe.
Exemple 2 : trous en coordonnées incrémentales
Coordonnées absolues du trou 4
X = 10 mm
Y = 10 mm
Trou 5 se référant à 4 Trou 6 , par rapport à 5
X = 20 mm X = 20 mm
Y = 10 mm Y = 10 mm
Coordonnées polaires absolues et incrémentales
Les coordonnées absolues se réfèrent toujours au pôle et à l'axe
de référence angulaire.
Les coordonnées incrémentales se réfèrent toujours à la dernière
position d’outil programmée.
