Introduction

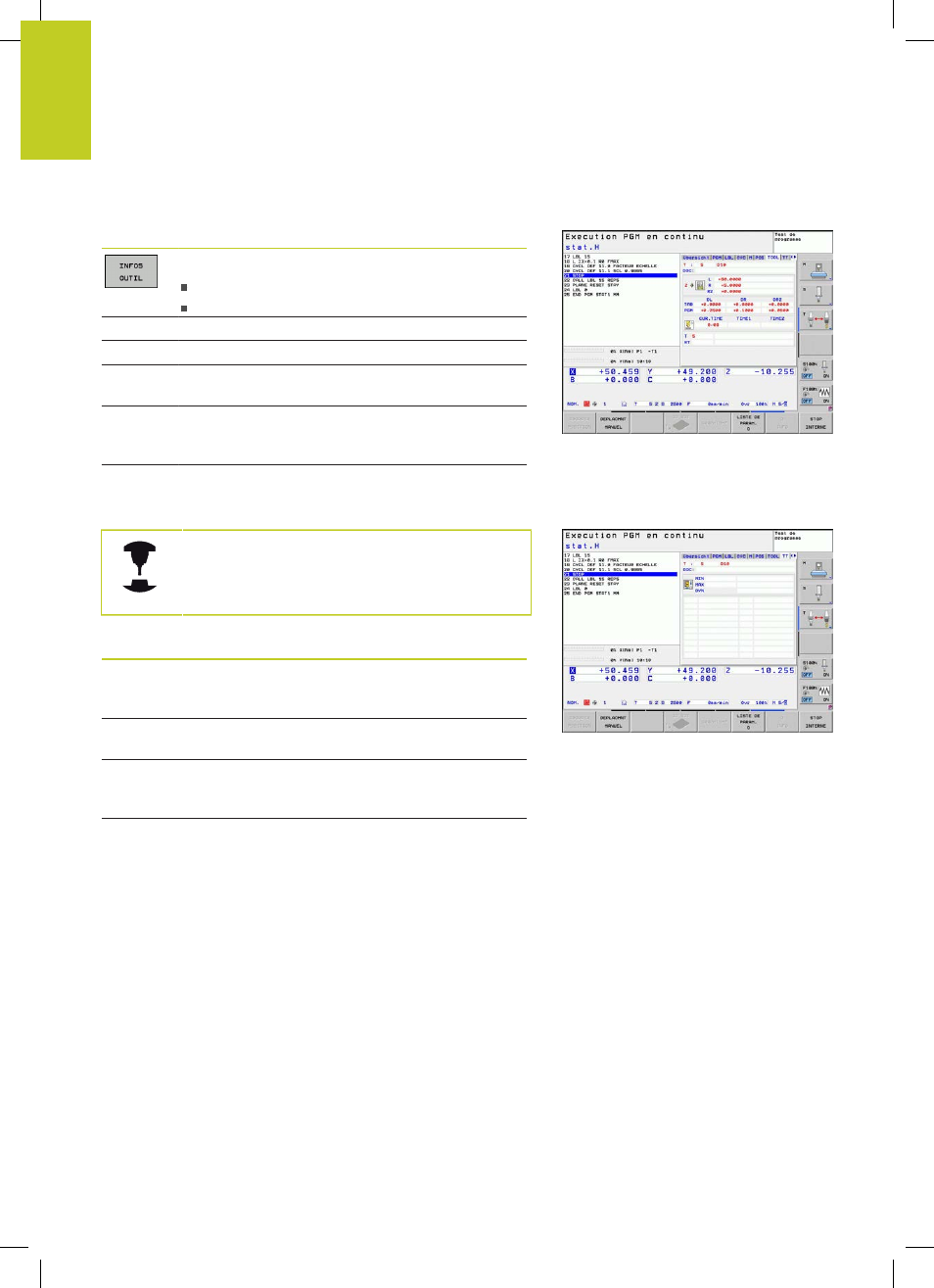

2.4 Affichage d'état
2
78
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Informations sur les outils (onglet TOOL)
Softkey Signification
Affichage de l'outil actif :
Affichage T : Numéro et nom de l'outil
Affichage RT : Numéro et nom d'un outil jumeau
Axe d'outil
Longueur et rayon d'outils
Surépaisseurs (valeurs Delta) du tableau d'outils
(TAB) et de
TOOL CALL (PGM)
Temps d'utilisation, temps d'utilisation max. (TIME
1) et temps d'utilisation max. avec
TOOL CALL
(TIME 2)
Affichage de l'outil programmé et de l'outil jumeau
Etalonnage d'outils (onglet TT)
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la mesure avec
l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile derrière la valeur de mesure
indique que la tolérance du tableau d'outils a
été dépassée
