Mode manuel et réglages
14.9 Initialiser le point d'origine avec le palpeur 3D (Option de logiciel
Touch probe functions)
14
476
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

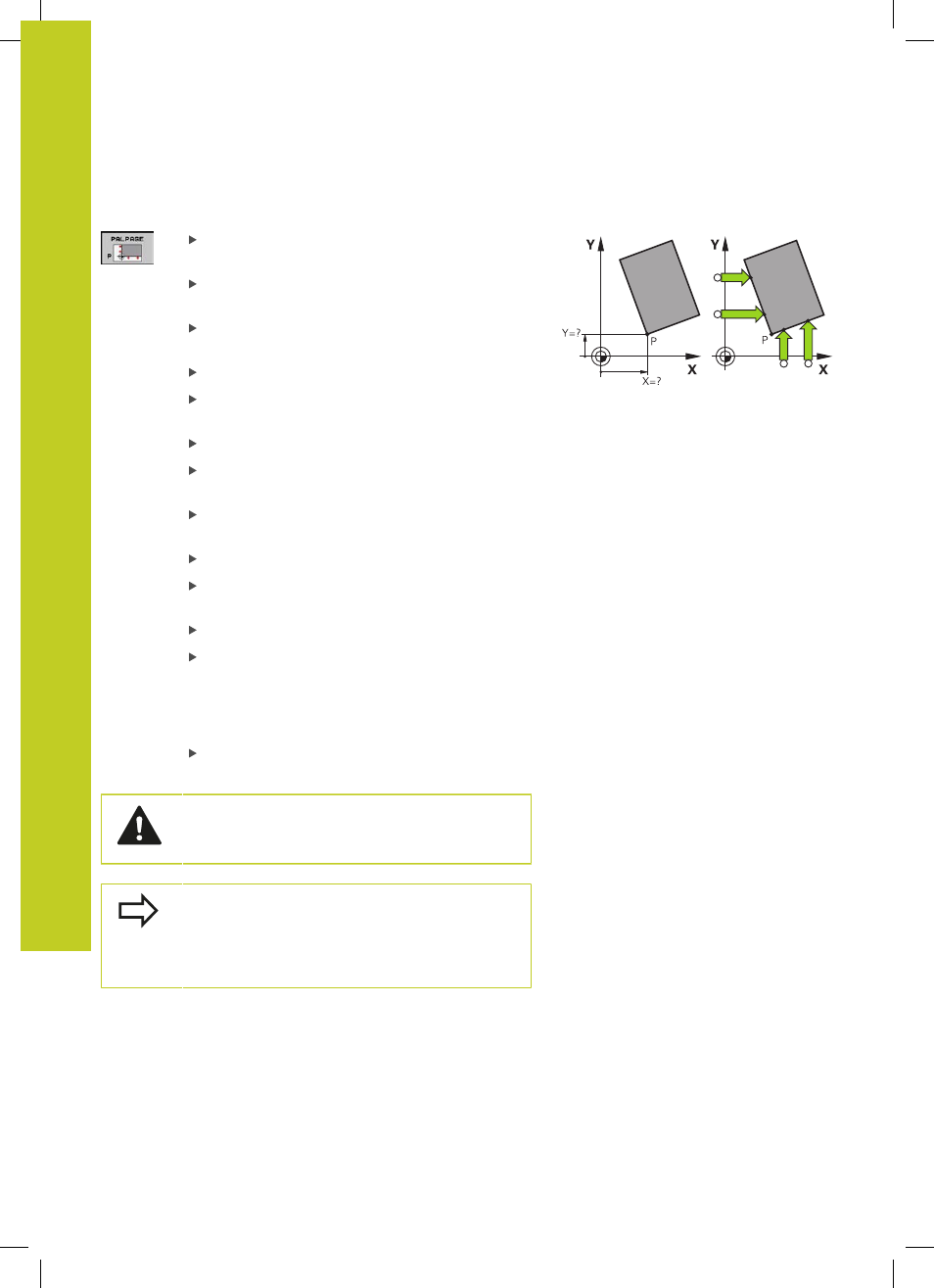

Coin comme point d'origine
Sélectionner la fonction de palpage : Appuyer sur
la softkey PALPAGE P
Positionner le palpeur à proximité du premier point
de palpage de la première arête de la pièce
Sélectionner la direction de palpage : choisir avec
la softkey
Palpage : appuyer sur la touche START externe
Positionner le palpeur à proximité du deuxième
point de palpage de la même arête
Palpage : appuyer sur la touche START externe
Positionner le palpeur à proximité du premier point
de palpage de la deuxième arête de la pièce
Sélectionner la direction de palpage : choisir avec
la softkey
Palpage : appuyer sur la touche START externe
Positionner le palpeur à proximité du deuxième
point de palpage de la même face
Palpage : appuyer sur la touche START externe
Point d'origine : introduire dans la fenêtre du
menu les deux coordonnées du point d'origine,
valider avec la softkey INITIAL. POINT D'ORIGINE
ou voir "Inscrire les valeurs de mesure des cycles
palpeurs dans le tableau Preset", Page 466
Quitter la fonction de palpage : appuyer sur la
softkey FIN
HEIDENHAIN ne garantit le bon fonctionnement
des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
Vous pouvez aussi calculer le point d'intersection
de deux droites à partir de trous ou de tenons et
l'initialiser comme point d'origine. Pour chaque
droite, il est uniquement permis de palper avec deux
fonctions de palpage identiques (p. ex. deux trous).
