Programmation : Usinage multiaxes
12.3 Fraisage incliné dans le plan incliné (option de logiciel 2)
12
404
TNC 620 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
12.3 Fraisage incliné dans le plan incliné
(option de logiciel 2)
Fonction
En liaison avec les nouvelles fonctions
PLANE et M128, vous
pouvez réaliser un fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles :

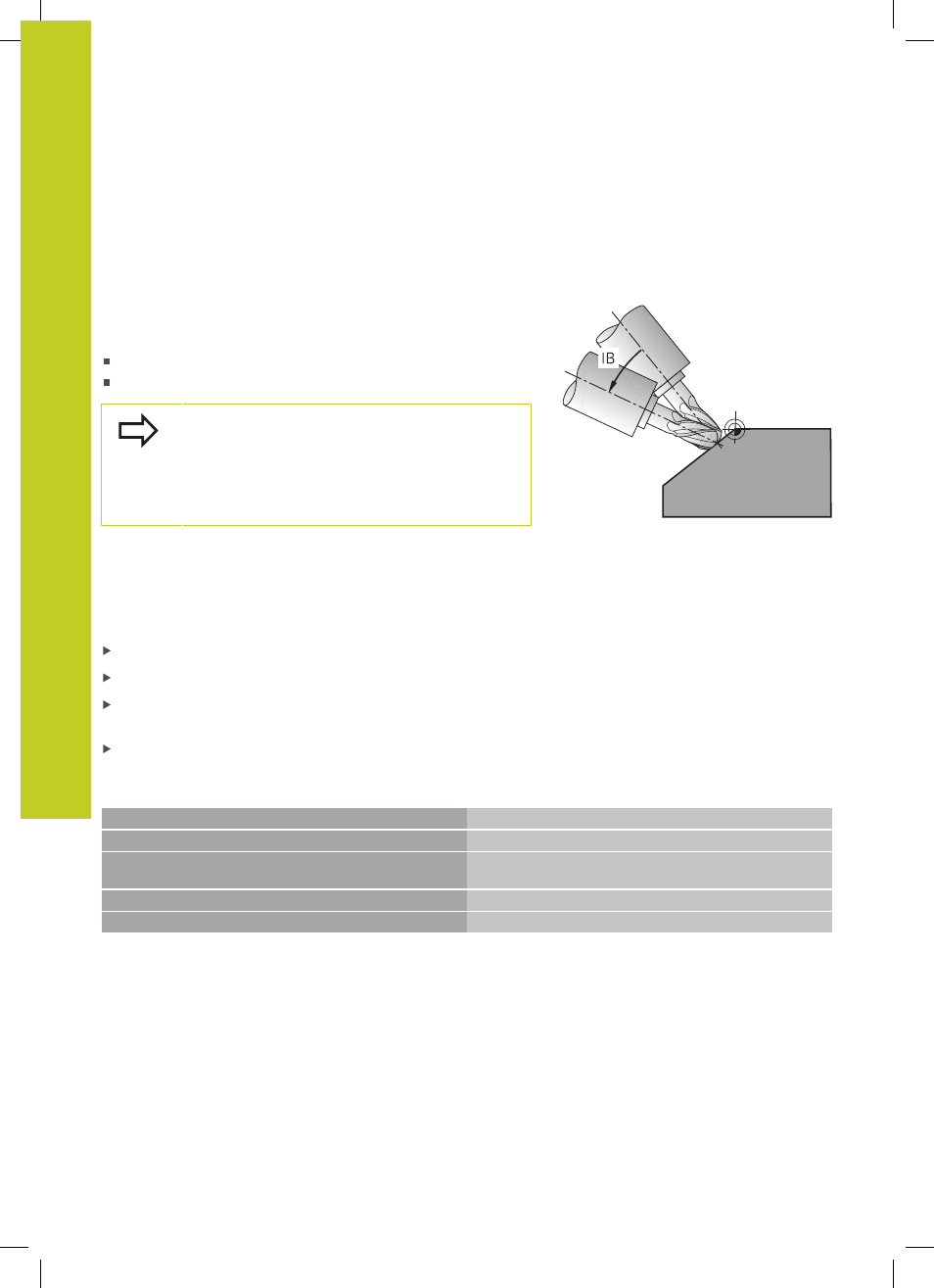

Fraisage incliné par déplacement incrémental d'un axe rotatif
Fraisage incliné au moyen de vecteurs normaux
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques. Sur les têtes/
tables pivotantes à 45°, vous pouvez également
définir l'angle d'orientation comme angle dans
l'espace. Utilisez pour cela
FUNCTION TCPM, voir
"FONCTION TCPM(option de logiciel 2)".
Fraisage incliné par déplacement incrémental d'un axe
rotatif
Dégager l'outil
Activer M128
Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
Au moyen d'une séquence linéaire, se déplacer en incrémental
à l'angle d'inclinaison souhaité dans l'axe correspondant
Exemple de séquences CN
...
12 L Z+50 R0 FMAX M128
Positionnement à hauteur de sécurité, activer M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
Définir la fonction PLANE et l'activer
14 L IB-17 F1000
Régler l'angle d'inclinaison
... Définir l'usinage dans le plan incliné
