8.9 Cy
cles de con
v
ersion de coor
données

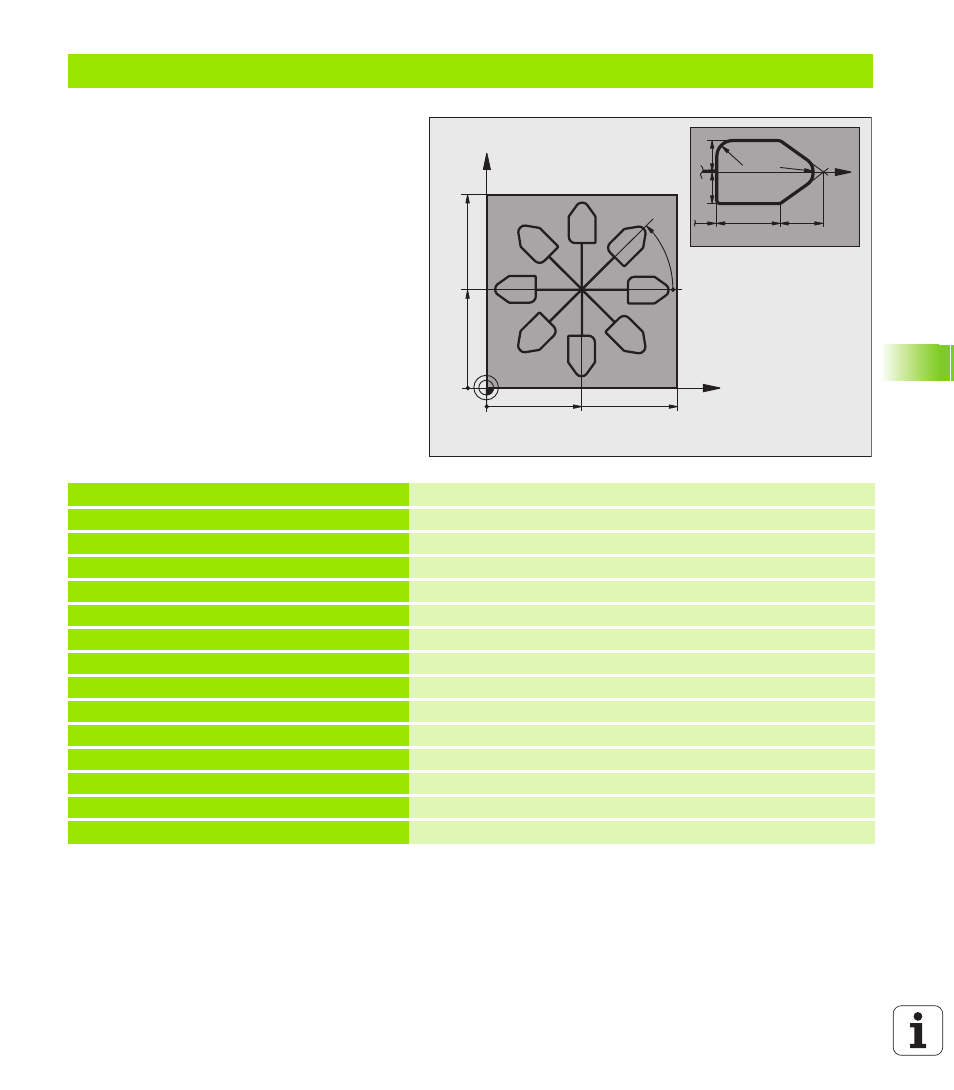

Exemple: Cycles de conversion de coordonnées
Déroulement du programme
„ Conversions de coordonnées dans le
programme principal
„ Usinage dans le sous-programme, cf. „Sous-
programmes”, page 515
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Définition de la pièce brute
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 * Définition de l'outil
N40 T1 G17 S3500 * Appel de l'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 G54 X+65 Y+65 * Décalage de l’outil au centre
N70 L1,0 * Appeler le fraisage
N80 G98 L10 * Initialiser un label pour la répétition de parties de programme
N90 G73 G91 H+45 * Rotation de 45° (en incrémental)
N100 L1,0 * Appeler le fraisage
N110 L10,6 * Retour au LBL 10; six fois au total
N120 G73 G90 H+0 Annuler la rotation
N130 G54 X+0 Y+0 * Annuler le décalage du point zéro
N140 G00 Z+250 M2 * Dégager l'outil, fin du programme
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
