262 6 Programmation: Programmer les contours
6.6 Exploitation de fic
h
iers DXF (option de logiciel)

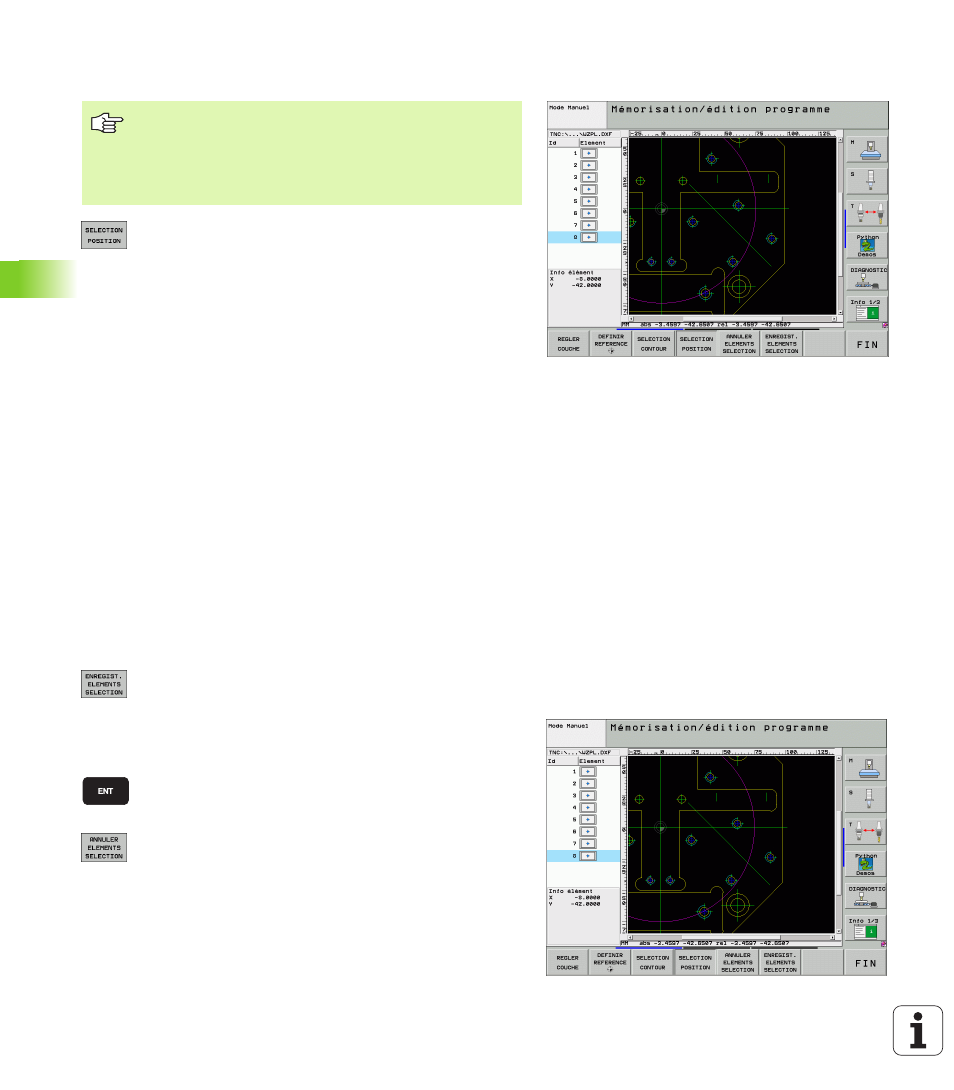

Sélectionner/enregistrer les positions d'usinage
 Sélectionner le mode de sélection de la position
d'usinage: La TNC occulte les couches affichées dans
la fenêtre de gauche et active la fenêtre de droite
permettant de sélectionner la position
 Pour sélectionner une position d’usinage: Avec la
touche gauche de la souris, cliquer sur l'élément
désiré: La TNC affiche avec une étoile les positions
d’usinage sélectionnables situés sur l'élément
marqué. Cliquer sur l'une des étoiles: La TNC valide la
position sélectionnée dans la fenêtre de gauche
(affichage d'un symbole en forme de point)
 Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, cliquez à nouveau sur
l'élément dans la fenêtre de droite tout en maintenant
actionnée la touche CTRL
 Si vous désirez définir les positions d’usinage par
intersection de deux éléments, cliquez sur le premier
élément avec la touche gauche de la souris: La TNC
affiche avec une étoile les positions d’usinage
sélectionnables
 Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): La TNC valide le point d'intersection des
éléments dans la fenêtre de gauche (affichage d'un
symbole en forme de point)
 Enregistrer les positions d'usinage sélectionnées
dans un fichier de points: La TNC ouvre une fenêtre
auxiliaire où vous pouvez introduire librement un nom
de fichier. Par défaut: Nom du fichier DXF Si le nom
du fichier DXF contient des trémas ou espaces, la
TNC remplace ces caractères par un tiret inférieur
 Valider l'introduction: La TNC enregistre le
programme de contour dans le même répertoire que
celui où se trouve le fichier DXF
 Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier: Appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
effectuer la sélection tel que décrit précédemment
Informations relatives aux éléments
La TNC affiche en bas et à gauche de l'écran les coordonnées de la
position d'usinage sur laquelle vous avez cliqué en dernier lieu dans la
fenêtre de gauche ou de droite.
Pour sélectionner des positions d'usinage, vous devez
utiliser le touchpad du clavier de la TNC ou bien une souris
raccordée sur le port USB.
Si les positions à sélectionner sont très rapprochées les
unes des autres, utiliser la fonction zoom.
