iTNC 530 HEIDENHAIN 351
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

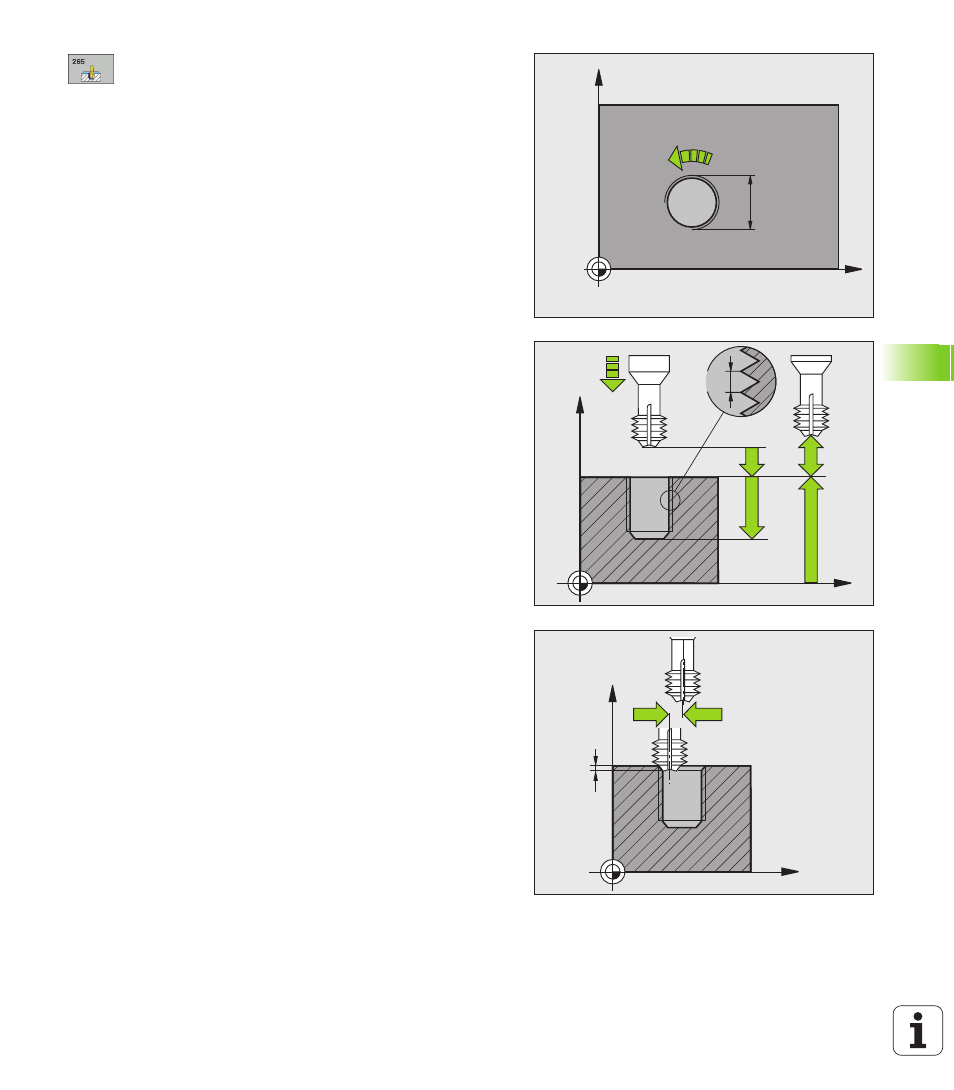

 Diamètre nominal Q335: Diamètre nominal du filet
 Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
 Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet
 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min.
 Profondeur pour chanfrein Q358 (en incrémental):
Distance entre la surface de la pièce et la pointe de
l'outil lors de la plongée pour chanfrein
 Décalage jusqu'au chanfrein Q359 (en incrémental):
Distance correspondant au décalage de l'outil à partir
du centre du trou
 Procédure plongée Q360: Réalisation du chanfrein
0 = avant l'usinage du filet
1 = après l'usinage du filet
 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
