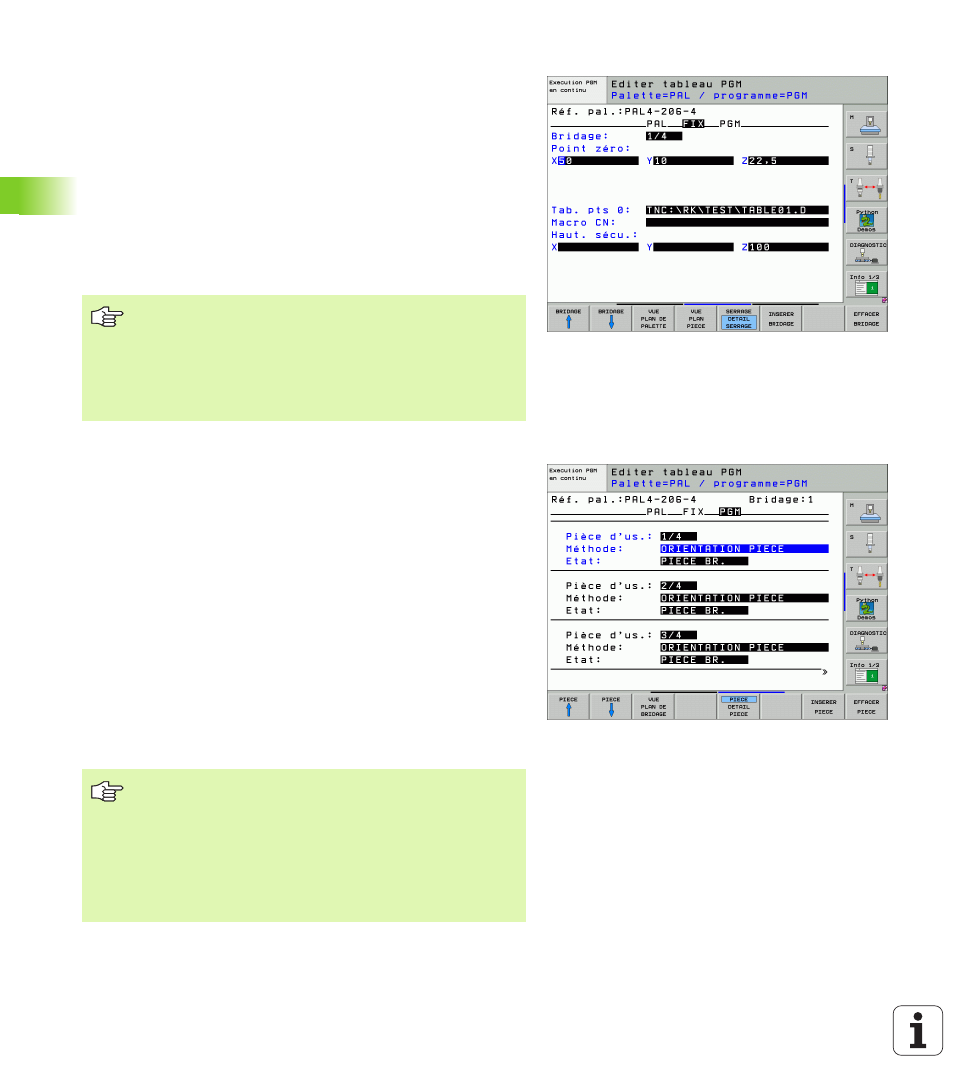

Réglage des détails dans le plan de bridage
„ Bridage : La commande affiche le numéro du bridage; elle affiche en
outre le nombre de bridages à l'intérieur de ce plan, derrière la barre
oblique
„ Point zéro : Introduire le point zéro pour le bridage
„ Tab. pts. 0 : Inscrivez le nom et le chemin d'accès du tableau de
points zéro valable pour l'usinage de la pièce. L'introduction est
validée dans le plan de la pièce.
„ Macro CN : Pour l'usinage orienté vers l'outil, c'est la macro
TCTOOLMODE et non la macro de changement d'outil normale qui
est exécutée.
„ Haut. sécu. (option): Position de sécurité des différents axes se
référant au bridage
Réglage du plan de la pièce
„ Pièce d'us. : La commande affiche le numéro de la pièce; elle
affiche le nombre de pièces à l'intérieur de ce plan de bridage
„ Méthode : Vous pouvez sélectionner les méthodes d'usinage
WORKPIECE ORIENTED ou TOOL ORIENTED. Dans la projection
du tableau, la commande affiche la donnée WORKPIECE
ORIENTED avec WPO et TOOL ORIENTED avec TO.
Avec la softkey CONNECTER/DECONNECTER, vous désignez les pièces
impliquées dans le calcul destiné au déroulement de l'usinage
réalisé avec orientation vers l'outil. Les pièces connexes sont
signalées par un trait de séparation discontinu et les pièces non
connectées, par une ligne continue. Dans la projection du tableau,
les pièces connexes sont signalées dans la colonne METHOD par
CTO
.
„ Etat : Avec la softkey PIECE BR., vous signalez que la pièce n'est pas
encore usinée; la commande affiche BLANK à l'intérieur du champ
Etat. Appuyez sur la softkey EMPLACMT LIBRE dans le cas où vous
désirez omettre la pièce lors de l'usinage; EMPTY s'affiche dans le
champ Etat
Pour les axes, on peut indiquer des positions de sécurité
qui peuvent être lues à partir de macros CN avec
SYSREAD FN18 ID510 N°6. SYSREAD FN18 ID510 N° 5
permet de déterminer si une valeur a été programmée
dans la colonne. Les positions indiquées ne sont abordées
que si ces valeurs sont lues dans les macros CN et
programmées de manière adéquate
Indiquez la méthode et l'état dans le plan de palette ou le
plan de bridage; ce que vous avez introduit sera pris en
compte pour toutes les pièces correspondantes.
Si un plan comporte plusieurs variantes d'une même
pièce, indiquez les unes après les autres les pièces d'une
même variante. Avec l'usinage orienté vers l'outil, les
pièces de cette même variante peuvent alors être ensuite
marquées avec la softkey CONNECTER/DECONNECTER.
