326 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

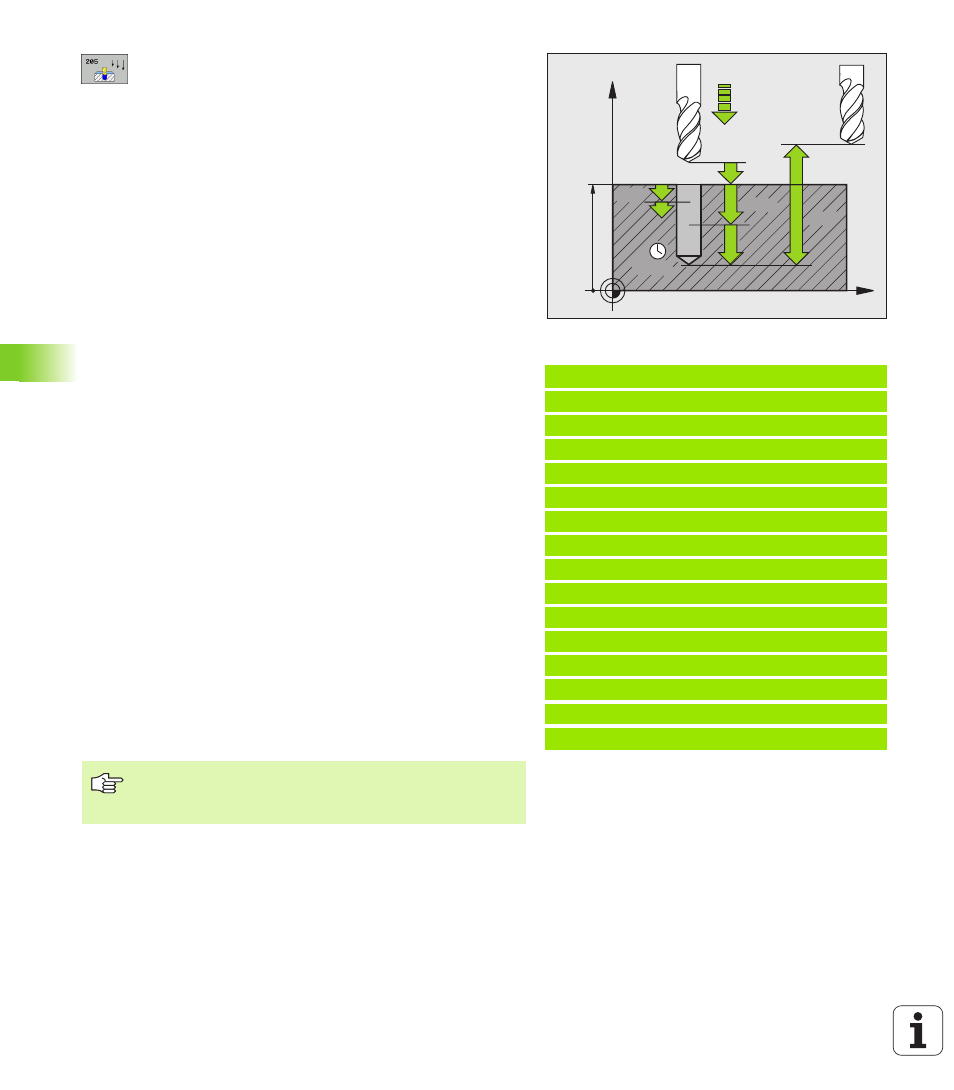

 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret)
 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage en mm/min.
 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
 Valeur réduction Q212 (en incrémental): La
TNCdiminue la profondeur de passe Q202 de cette
valeur
 Profondeur passe min. Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
 Distance de sécurité en haut Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsque, après un retrait
hors du trou, la TNC déplace l'outil à nouveau à la
profondeur de passe actuelle; valeur lors de la
première passe
 Distance de sécurité en bas Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque, après un retrait hors du trou, la TNC
déplace l'outil à nouveau à la profondeur de passe
actuelle; valeur lors de la dernière passe
Exemple: Séquences CN
N110 G205 PERCAGE PROFOND UNIVERSEL
Q200=2 ;DISTANCE D'APPROCHE
Q201=-80 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=15 ;PROFONDEUR DE PASSE
Q203=+100 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q212=0.5 ;VALEUR RÉDUCTION
Q205=3 ;PROF. PASSE MIN.
Q258=0.5 ;DIST. SÉCUR. EN HAUT
Q259=1 ;DIST. SÉCUR. EN BAS
Q257=5 ;PROF. PERC. BRISE-COP.
Q256=0.2 ;RETR. BRISE-COPEAUX
Q211=0.25 ;TEMPO. AU FOND
Q379=7.5 ;POINT DE DÉPART
Q253=750 ;AVANCE PRÉ-POSIT.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
