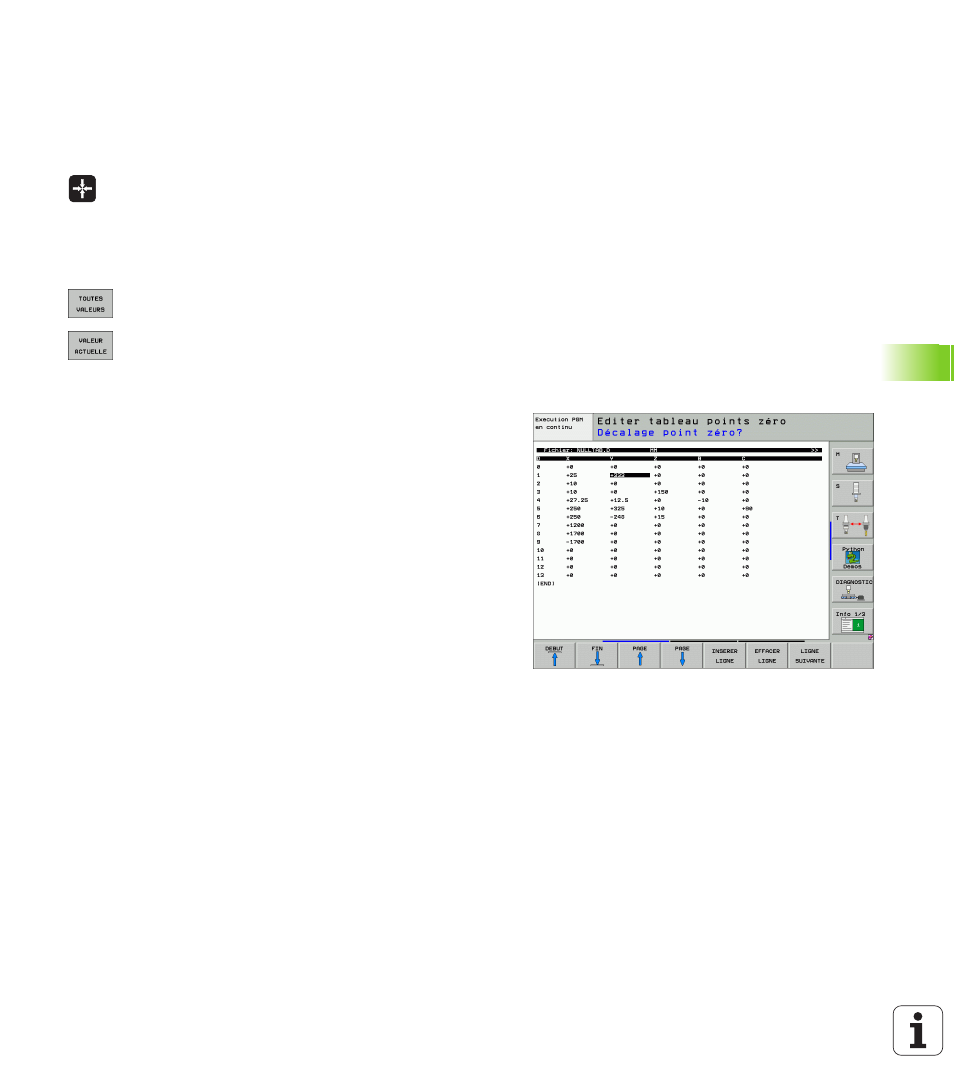

Transférer les valeurs effectives vers le tableau de points zéro
Avec la touche „Validation de la position effective“ (transfert du point
courant), vous pouvez transférer vers le tableau de points zéro la
position actuelle de l'outil ou les dernières positions palpées:
Positionner le champ d'introduction sur la ligne et dans la colonne à
l'intérieur desquelles vous voulez valider une position
Sélectionner la fonction Validation de la position
effective: Dans une fenêtre auxiliaire, la TNC vous
demande si vous voulez valider la position actuelle de
l'outil ou les dernières valeurs de palpage
Sélectionner la fonction désirée avec les touches
fléchées et valider avec la touche ENT
Valider les valeurs sur tous les axes: Appuyer sur la
softkey TOUTES VALEURS ou
Valider la valeur de l'axe sur laquelle se trouve le
champ d'introduction: Appuyer sur la softkey
VALEUR ACTUELLE
Configurer le tableau de points zéro
Sur la 2ème et la 3ème barre de softkeys, vous pouvez définir pour
chaque tableau de points zéro les axes où vous désirez définir des
points zéro. Par défaut, tous les axes sont actifs. Pour déverrouiller un
axe, mettez la softkey d'axe concernée sur OFF. La TNC efface alors
la colonne correspondante dans le tableau de points zéro.
Si vous ne voulez pas définir de tableau de points zéro pour un axe
donné, appuyez dans ce cas sur la touche NO ENT. La TNC inscrit alors
un tiret dans la colonne correspondante.
Quitter le tableau de points zéro
Dans le gestionnaire de fichiers, afficher un autre type de fichier et
sélectionner le fichier désiré.
Affichages d'état
Dans l'affichage d'état supplémentaire, les données suivantes
provenant du tableau de points zéro sont affichées (cf. „Conversion de
coordonnées (onglet TRANS)” à la page 59):
Nom et chemin d'accès du tableau de points zéro actif
Numéro de point zéro actif
Commentaire de la colonne DOC du numéro de point zéro actif
