Programmation : principes de base, gestionnaire de fichiers
3.2 Ouvrir et introduire des programmes
3
88
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

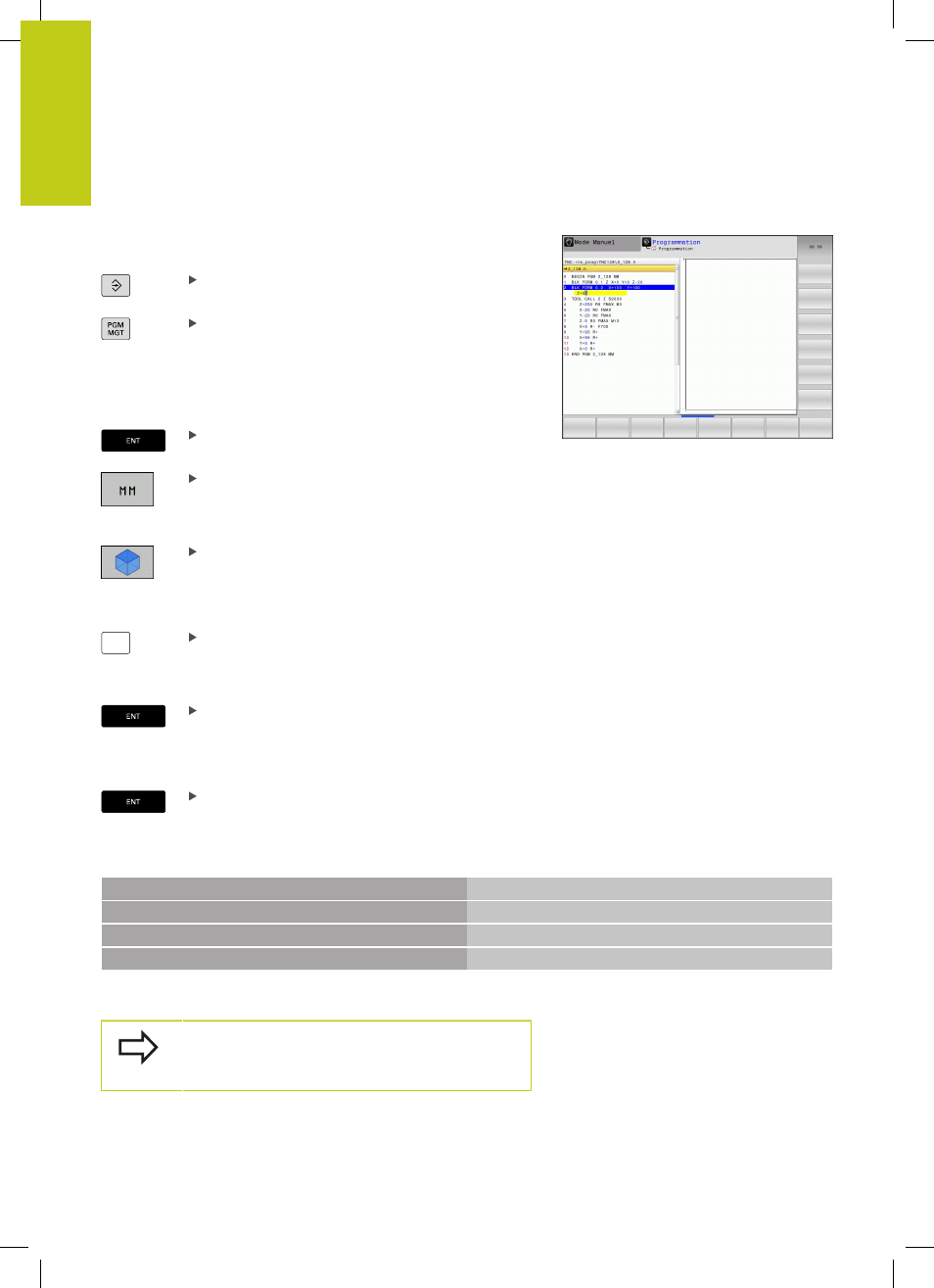

Ouvrir un nouveau programme d'usinage
Un programme d'usinage se renseigne toujours en mode
PROGRAMMATION. Exemple d'ouverture de programme:
Sélectionner le mode de fonctionnement
PROGRAMMATION.
Appeler le système de gestion des fichiers :
appuyer sur la touche PGM MGT
Sélectionnez le répertoire dans lequel vous souhaitez mémoriser le
nouveau programme :
NOM DE FICHIER = NOUVEAU.H
Entrer un nouveau nom de programme et valider
avec la touche ENT.
Sélectionner l'unité de mesure: Appuyer sur
MM ou INCH. La TNC change de fenêtre de
programme et ouvre le dialogue de définition de la
BLK-FORM (pièce brute).
Sélectionner une pièce brute rectangulaire :
appuyer sur la softkey correspondant à la forme
brute rectangulaire
PLAN D'USINAGE DANS LE GRAPHIQUE : XY
Z
Entrer l'axe de broche, p. ex. Z
DEFINITION DE LA PIECE BRUTE : MINIMUM
Introduire, l'une après l'autre, les coordonnées
en X, Y et Z du point MIN et valider à chaque fois
avec la touche ENT
DEFINITION DE LA PIECE BRUTE : MAXIMUM
Introduire, l'une après l'autre, les coordonnées
en X, Y et Z du point MAX et valider à chaque fois
avec la touche ENT
Exemple : affichage de BLK-Form dans le programme CN
0 BEGIN PGM NOUVEAU MM Début du programme, nom, unité de mesure
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Axe de broche, coordonnées du point MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordonnées du point MAX
3 END PGM NOUVEAU MM
Fin du programme, nom, unité de mesure
La TNC génère de manière automatique les numéros de
séquences et les séquences
BEGIN et END.
Si la définition d'une pièce brute n'est pas souhaitée,
interrompez le dialogue
Plan d'usinage dans le
graphique XY avec la touche DEL !
