Programmation : paramètres Q
8.4 Fonctions angulaires
8
198
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
8.4 Fonctions angulaires

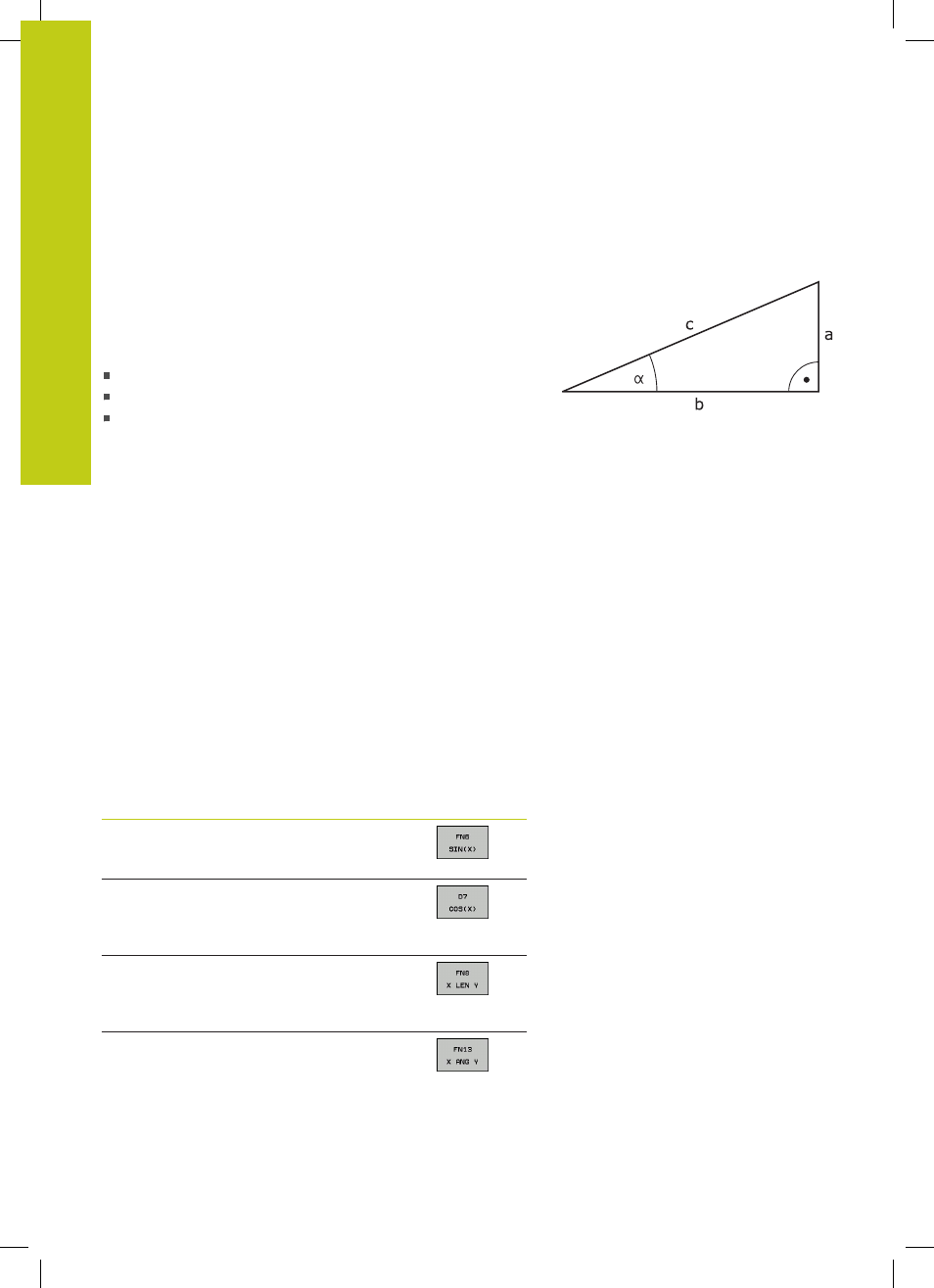

Définitions
Sinus : sin
α = a / c
Cosinus : cos
α = b / c
Tangente : tan
α = a / b = sin α / cos α
Explications
c est le côté opposé à l'angle droit
a est le côté opposé à l'angle a
α
b est le troisième côté
La TNC peut calculer l’angle à partir de la tangente :
α = arctan (a / b) = arctan (sin α / cos α)
Exemple :
a = 25 mm
b = 50 mm
α = arctan (a / b) = arctan 0,5 = 26,57°
De plus :
a² + b² = c² (avec a² = a x a)
c =
√ (a
2 + b 2 )
Programmer les fonctions trigonométriques
Les fonctions angulaires s'affichent sous l'action de la softkey
FONCT. ANGUL. La TNC affiche les softkeys du tableau ci-dessous.
Programmation : comparer avec „Exemple de programmation pour
les calculs de base“
Fonction Softkey
FN 6 : SINUS
par ex.
FN 6 : Q20 = SIN-Q5
Définir le sinus d'un angle en degré (°) et affecter
FN 7 : COSINUS
par ex.
FN 7 : Q21 = COS-Q5
Définir le cosinus d'un angle en degré (°) et
affecter
FN 8 : RACINE D'UNE VALEUR CARREE
par ex.
FN 8 : Q10 = +5 LEN +4
Calculer la longueur à partir de deux valeurs et
affecter
FN 13 : ANGLE
par ex.
FN 13 : Q20 = +25 ANG-Q1
Définir l'angle avec arctan à partir de deux côtés
ou sinus et cosinus de l'angle (0 < angle < 360°)
et affecter
