Programmation : mouvements d'outils
6.2 Déplacements d'outils
6
172
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
6.2 Déplacements d'outils
Programmer un déplacement d’outil pour une
opération d’usinage

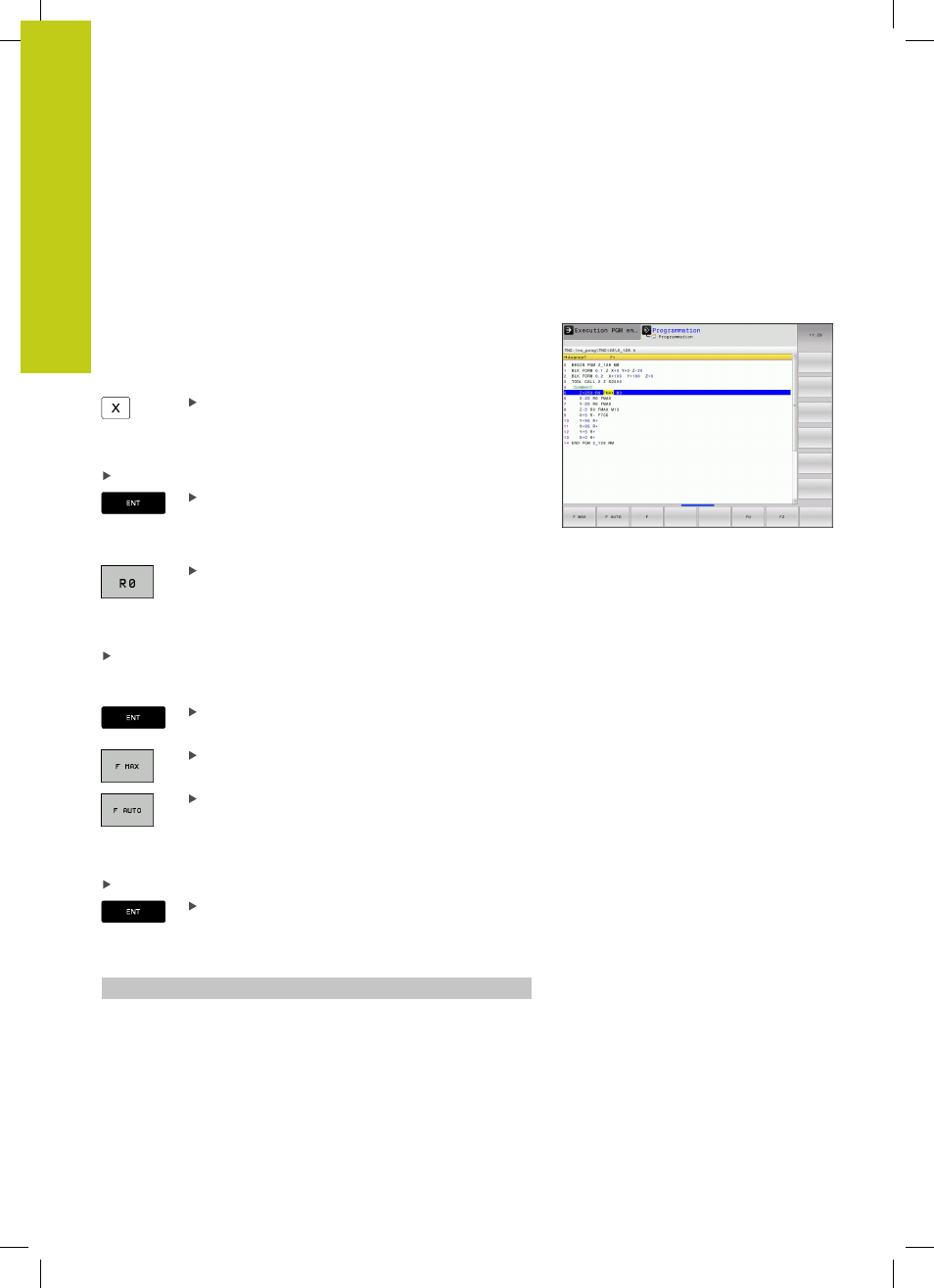

Créer des séquences de programme avec les touches d'axe
Ouvrez le dialogue texte clair avec les touches d'axe oranges. La
TNC vous demande toutes les informations les unes après les
autres, puis mémorise la séquence dans le programme d’usinage.
Exemple – Programmation d'une droite.
Sélectionner la touche de l'axe sur lequel vous
souhaitez exécuter le positionnement, p. ex. X
COORDONNEES ?
10 Entrer la coordonnée du point, p. ex. 10
Confirmer avec la touche ENT.
CORRECT. RAYON : RL/RR/SANS CORR. ?
Sélectionner la correction de rayon, p. ex.
appuyer sur la softkey R0 : l'outil se déplace sans
correction
AVANCE F = ? / F MAX = ENT
100 Définir l'avance, p. ex. 100 mm/min. (Pour la
programmation en pouces : une valeur 100 correspond à une
avance de 10 pouces/min.)
Valider avec la touche ENT ou
Se déplacer en rapide : appuyer sur la softkey
FMAX, ou
Déplacer l'outil avec l'avance définie dans la
séquence
TOOL CALL : appuyer sur la softkey
FAUTO .
FONCTION AUXILIAIRE M ?
Entrer
3 (fonction auxiliaire M3 "Broche ON").
Avec la touche ENT, la TNC quitte ce dialogue.
La fenêtre de programme affiche la ligne:
6 X+10 R0 FMAX M3
