Cycles de perçage et de taraudage
16.2 CENTRAGE (cycle 240)
16
396
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

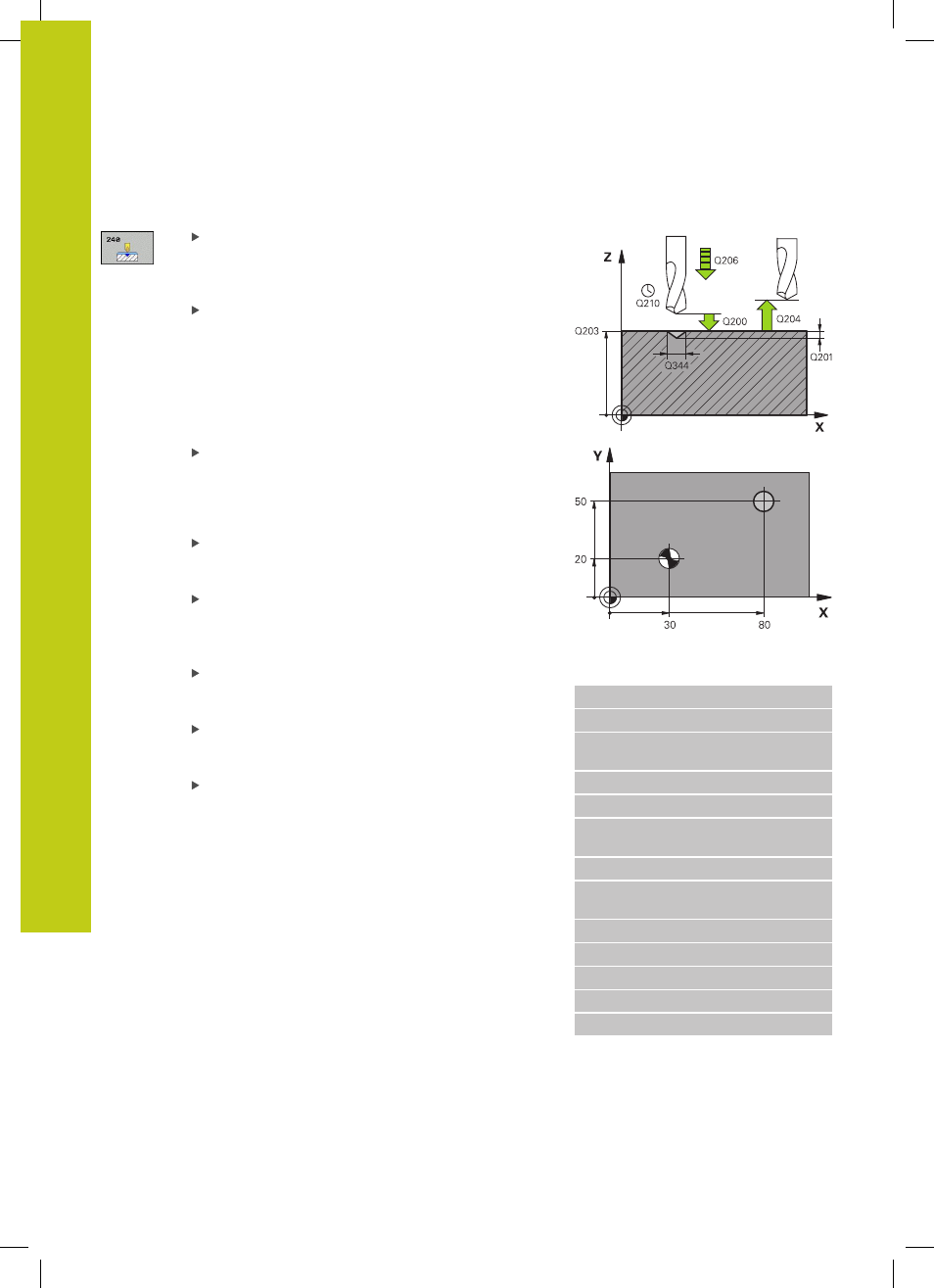

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface
de la pièce ; introduire une valeur positive. Plage
d’introduction 0 à 99999,9999
Choix profond./diamètre (0/1) Q343 : choix
indiquant si le centrage doit être réalisé au diamètre
ou à la profondeur programmée. Si la TNC doit
effectuer le centrage au diamètre programmé, vous
devez définir l'angle de pointe de l'outil dans la
colonne
T-ANGLE du tableau d'outils TOOL.T.
0 : Centrage à la profondeur indiquée
1 : Centrage au diamètre indiqué
Profondeur Q201 (en incrémental) : distance entre
la surface de pièce et le fond programmé (pointe
du cône de centrage). N'a d'effet que si l'on a
défini Q343=0. Plage d’introduction -99999,9999 à
99999,9999
Diamètre (signe) Q344 : diamètre de centrage.
N'a d'effet que si l'on a défini Q343=1. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : Vitesse de
déplacement de l'outil lors du centrage (en mm/
min). Plage de saisie 0 à 99999,999, sinon
FAUTO,
FU
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Coordonnée surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
11 CYCL DEF 240 CENTRAGE
Q200=2 ;DISTANCE D'APPROCHE
Q343=1 ;CHOIX PROFOND./
DIAM.
Q201=+0 ;PROFONDEUR
Q344=-9 ;DIAMÈTRE
Q206=250 ;AVANCE PLONGÉE
PROF.
Q211=0.1 ;TEMPO AU FOND
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=100 ;SAUT DE BRIDE
12 X+30 R0 FMAX
13 Y+20 R0 FMAX M3 M99
14 X+80 R0 FMAX
15 Y+50 R0 FMAX M99
