Programmation : aides à la programmation
4.5 Graphique de programmation
4
130
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

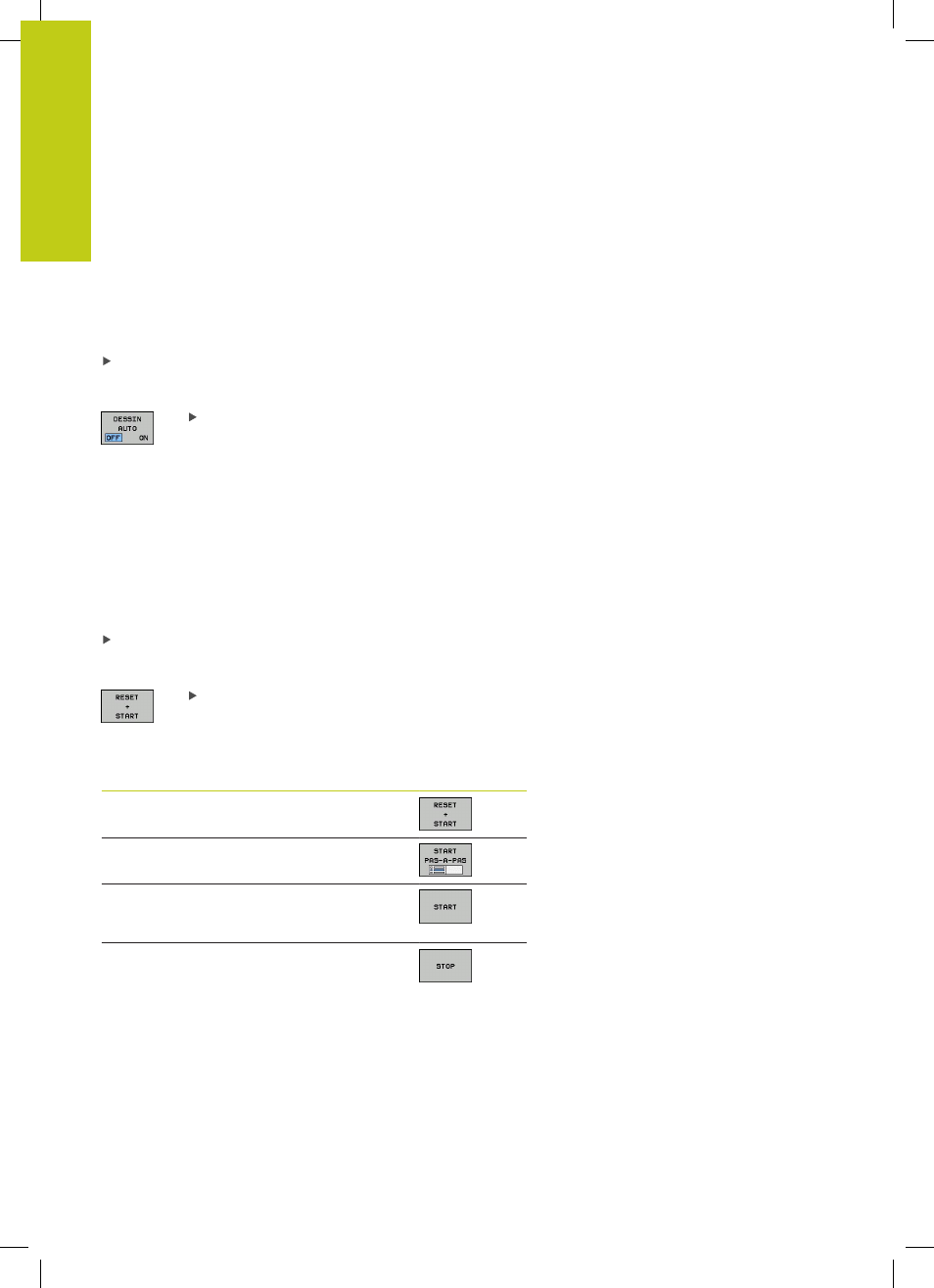

4.5 Graphique de programmation
Exécution du graphique de programmation
en parallèle/ Pas d'exécution du graphique de
programmation en parallèle
Simultanément à la création d'un programme, la TNC peut afficher
un graphique filaire 2D du contour programmé.
Pour passer au partage d'écran avec le programme à gauche et
le graphique à droite : Appuyer sur la touche de commutation de
l'écran et la softkey
PROGRAMME + GRAPHIQUE.
Mettre la softkey
DESSIN AUTO sur ON. La TNC
affiche chaque déplacement programmé dans la
fenêtre de graphique, au fur et à mesure que vous
entrez des lignes de programme.
Quand l'affichage du graphique n'est pas souhaité, réglez la softkey
DESSIN AUTO sur OFF.
DESSIN AUTO ON ne visualise pas les répétitions de parties de
programme.
Exécution du graphique en programmation d'un
programme existant
Avec les touches fléchées, sélectionner la séquence jusqu'à
laquelle le graphique doit être exécuté ou appuyer sur
GOTO et
saisir directement le numéro de la séquence choisie.
Générer le graphique : Appuyer sur la softkey
RESET + START.
Autres fonctions :
Fonction Softkey
Exécuter entièrement le graphique de
programmation
Exécuter pas à pas le graphique de
programmation
Exécuter entièrement le graphique de
programmation ou le finaliser après
RESET +
START
Interrompre le graphique de programmation.
Cette softkey n’apparaît que quand la TNC
est en cours d'exécution d'un graphique de
programmation
