Mode manuel et réglages
11.7 Définition du point d'origine avec palpeur 3D (option de logiciel 17
Touch Probe Functions)
11
306
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
Centre de cercle comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires,
etc..

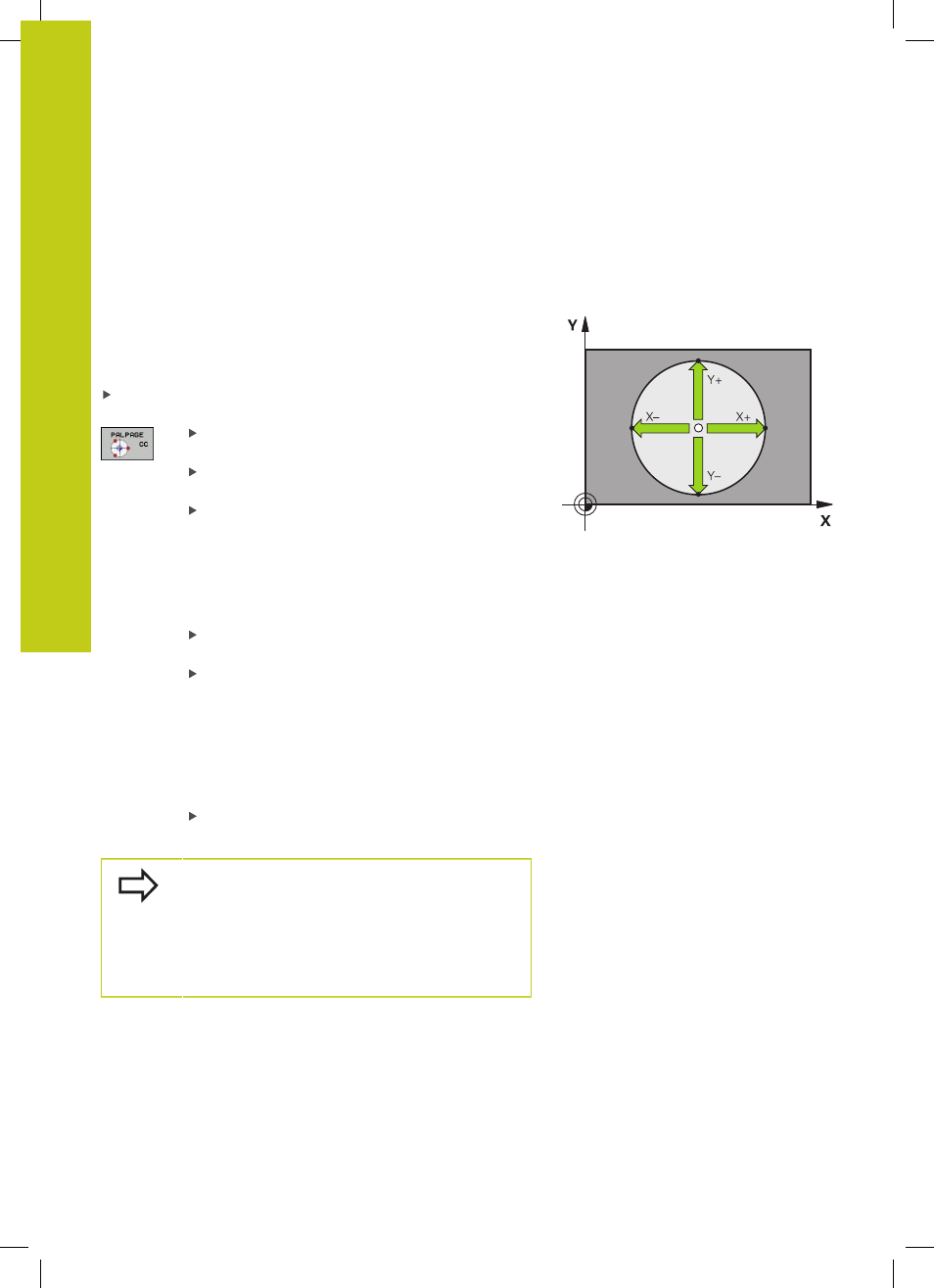

Cercle intérieur :
La TNC palpe automatiquement la paroi interne dans les quatre
directions des axes de coordonnées.
Pour des secteurs angulaires (arcs de cercle), vous pouvez
sélectionner au choix le sens du palpage.
Positionner la bille du palpeur approximativement au centre du
cercle
Sélectionner une fonction de palpage :
Sélectionner la softkey
PALPAGE CC.
Sélectionner le sens de palpage ou la softkey pour
la routine de palpage automatique
Palper : Appuyer sur la touche START externe. Le
palpeur palpe la paroi circulaire interne dans le
sens sélectionné. Si vous n'utilisez pas de routine
de palpage automatique, vous devez répéter cette
opération. Vous pouvez faire calculer le centre
après la troisième opération de palpage (quatre
points de palpage sont conseillés).
Terminer l'opération de palpage, passer au menu
Exploitation : Appuyer sur la softkey
EXPLOITER.
Point d'origine : Entrer les deux coordonnées du
centre du cercle dans la fenêtre de menu et valider
avec la softkey
initial. point de référence ou
inscrire les valeurs dans un tableau (voir "Inscrire
les valeurs de mesure à partir des cycles palpeurs
dans le tableau de points zéro", page 298, ou voir
"Inscrire les valeurs de mesure des cycles palpeurs
dans le tableau Preset", page 299)
Terminer la fonction de palpage : Appuyer sur la
softkey
FIN.
La TNC peut calculer les cercles internes ou externes
avec seulement trois points de palpage, p. ex.
pour les segments circulaires. Des résultats plus
précis sont possibles si vous palpez les cercles avec
quatre points de palpage. Si cela est possible, il est
conseillé de prépositionner le palpeur le plus au
centre possible.
