Programmation d'un contour simple

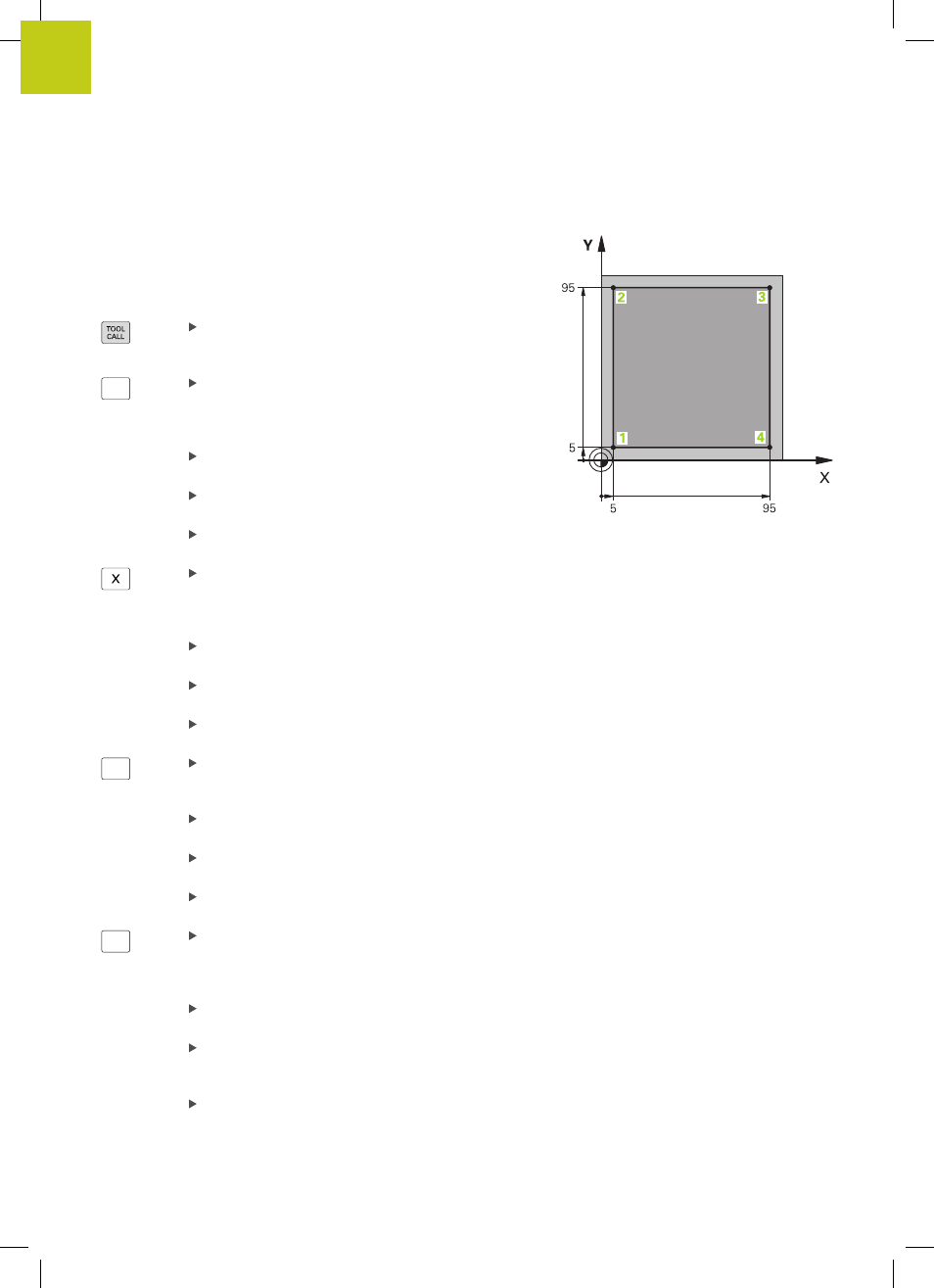

Le contour de la figure de droite doit être usiné en une seule passe
à la profondeur de 5 mm. La pièce brute a déjà été définie. Une
fois que vous avez ouvert un dialogue avec une touche de fonction,
entrez toutes les données que la TNC vous demande d'entrer en
haut de l'écran.
Appeler l'outil : introduisez les données d'outil.
Validez chaque fois votre saisie avec la touche
ent.
Ne pas oublier l'axe d'outil.
Z
Dégager l'outil : appuyez sur la touche d'axe
orange et entrer la valeur correspondant à la
position à approcher, par exemple 250. Valider
avec la touche
ENT.
Correct.rayon : R+/R-/sans corr.? Valider avec la
touche
ENT : sans correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide
FMAX
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Prépositionner l'outil dans le plan d'usinage :
appuyez sur la touche d'axe X orange et entrez la
valeur correspondant à la position à approcher, par
exemple -20.
Correct.rayon : R+/R-/sans corr.? Valider avec la
touche
ENT : sans correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide
FMAX
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Y
Appuyez sur la touche d'axe orange Y et
introduisez la valeur correspondant à la position à
atteindre, p. ex. -20. Valider avec la touche ENT
Correct.rayon : R+/R-/sans corr.? Valider avec la
touche
ENT : sans correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide
FMAX
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Z
Déplacer l'outil à une profondeur donnée : appuyez
sur la touche d'axe Z orange et entrez la valeur
correspondant à la position à atteindre, par
exemple -5. Valider avec la touche ENT.
Correct.rayon : R+/R-/sans corr.? Valider avec la
touche
ENT : sans correction de rayon
Avance F=? Entrer l'avance de positionnement,
par exemple 3000 mm/min et valider avec la
touche ENT.
Fonction auxiliaire M ? Activer la broche et
l'arrosage, p. ex. avec
M13 , et valider avec la
touche END : la TNC mémorise la séquence de
déplacement saisie.
