8.2 Familles de pièces – Paramètres Q à
la place de nombres
Utilisation
Avec la fonction paramètres Q
FN 0 : AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous introduisez un paramètre Q à la place
d'une valeur numérique.
Exemple de séquences CN
15 FN O: Q10=25
Affectation
...
Q10 reçoit la valeur 25
25 X +Q10 correspond à X +25
Pour les familles de pièces, vous programmez par exemple des
dimensions caractéristiques de la pièce comme paramètres Q.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.

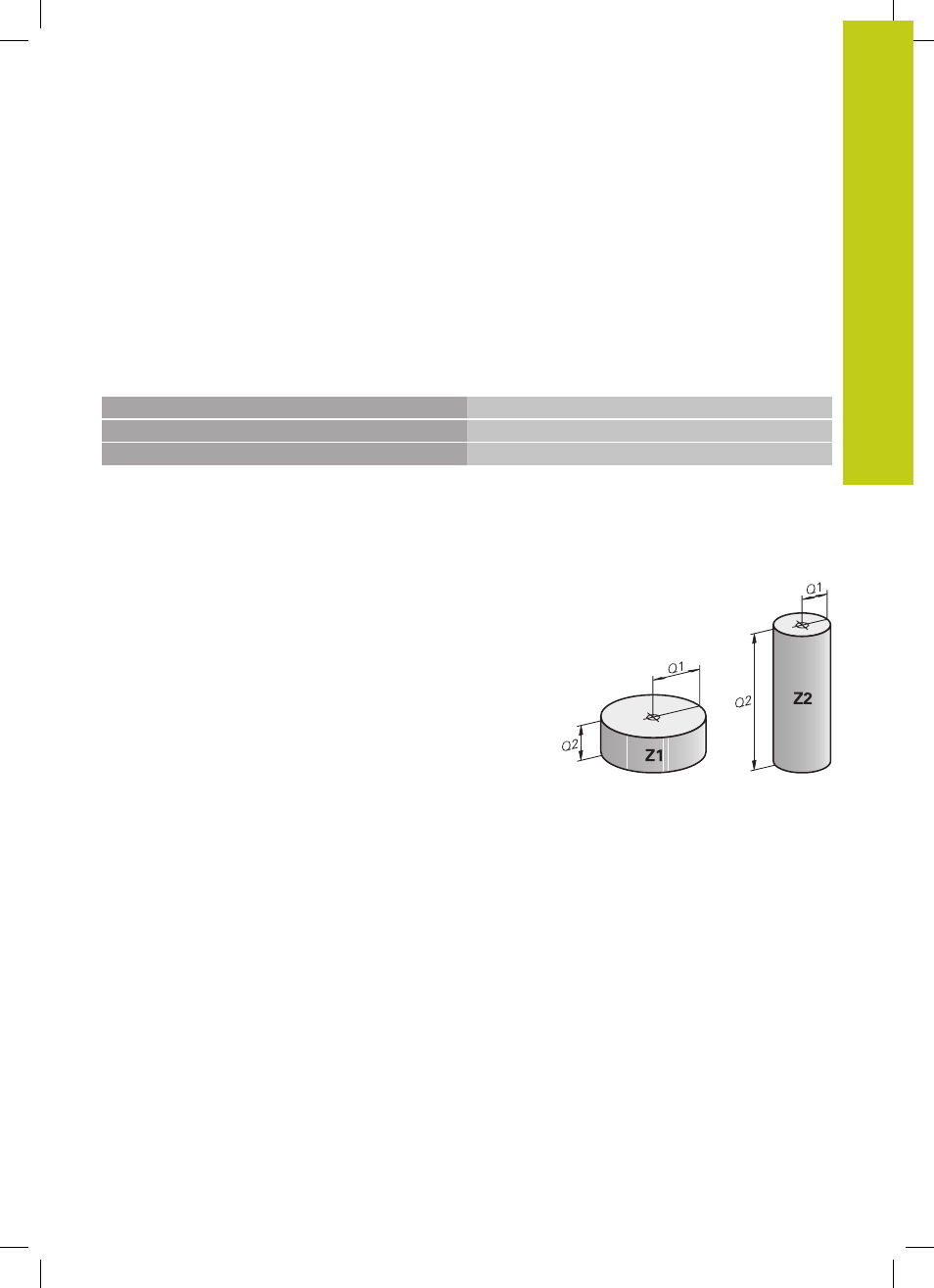

Exemple : Cylindre avec paramètres Q
Rayon du cylindre : R = Q1
Hauteur du cylindre : H = Q2
Cylindre Z1 : Q1 = +30
Q2 = +10
Cylindre Z2 : Q1 = +10
Q2 = +50
