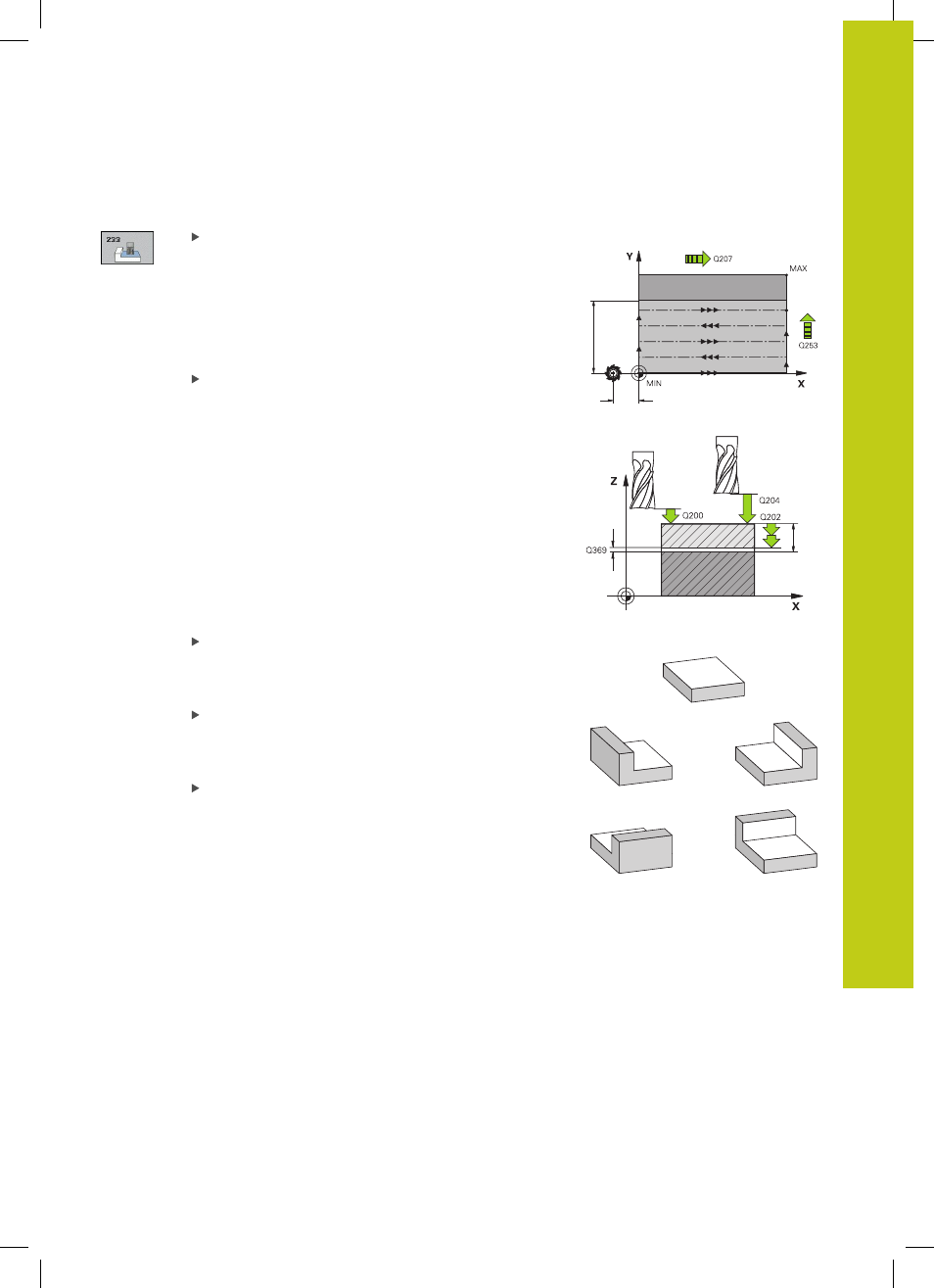

SURFACAGE (cycle 233) 17.4
17
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
441
Paramètres du cycle
Opérations d'usinage (0/1/2) Q215 : définir les
opérations d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition
La finition latérale et la finition en profondeur ne
sont exécutées que si la surépaisseur de finition
respective (Q368, Q369) est définie.
Stratégie de fraisage (0 - 4) Q389 : Définition de la
manière dont la TNC doit usiner la surface :
0 : Usinage en méandres, passe latérale avec
avance de positionnement en dehors de la surface
d'usinage
1 : Usinage en méandres, passe latérale avec avance
de fraisage en bordure de la surface à usiner
2 : Usinage ligne à ligne, retrait et passe latérale
avec avance de positionnement en dehors de la
surface à usiner
3 : Usinage ligne à ligne, retrait et passe latérale
avec avance de positionnement en bordure de la
surface à usiner
4 : Usinage en spirale, passe constante de
l'extérieur vers l'intérieur
Sens de fraisage Q350 : axe du plan d'usinage selon
lequel l'usinage doit être orienté :
1 : Axe principal = sens d'usinage
2 : Axe auxiliaire = sens d'usinage
1er côté Q218 (en incrémental) : longueur de
la surface à usiner dans l'axe principal du plan
d'usinage, par rapport au point initial du 1er axe.
Plage d'introduction 0 à 99999,9999
2ème côté Q219 (en incrémental) : longueur de
la surface à usiner dans l'axe secondaire du plan
d'usinage. Le signe permet de définir la direction
de la première passe transversale par rapport au
point initial du 2ème axe. Plage d’introduction
-99999,9999 à 99999,9999
Q21
9
Q357
Q227
Q347
Q348
Q349
= 0
= -1 = +1
= -2 = +2
