Entretien

Retrait/installation de la selle

1. Retirez les couvercles latéraux. Consultez

la page 84.

2. Enlevez les deux vis de la selle.

Outil : Clé Allen de 6 mm

3. Soulevez le devant de la selle et tirez vers

l’avant pour dégager la languette à l’arrière
de la selle. S’il est présent, débranchez le
chauffe-siège.

4. Pour installer la selle, inversez la procé-

dure ci-dessus et assurez-vous d’insérer la
languette à l’arrière de la selle.

5. Resserrez les vis de la selle.

Couple : 13,5 N·m (10 lb·pi)

Inspection de l’orientation du phare

Le rebord supérieur du feu de route doit se situer à 7,6 cm (3 po) sous la partie la plus large
du phare et être centré directement vers l’avant à 7,6 m (25 pi).

1. Vérifiez que la pression des pneus respecte les spécifications. Consultez la page 80.
2. Vérifiez si la hauteur de conduite de la suspension arrière (précharge) est conforme aux

spécifications. Consultez la page 70.

3. Positionnez la motocyclette sur une surface de niveau et avec le phare à environ 7,6 m

(25 pi) d’un mur.

4. Lorsque le conducteur et le passager (s’il y a lieu) sont montés sur la motocyclette,

placez-la en position verticale.

5. Tournez le commutateur d’allumage à la position marche (ON) et allumez le phare au

feu de route. Observez la zone lumineuse créée par le faisceau projeté par le phare sur
le mur.

6. Effectuez les réglages requis pour l’orientation du phare. Consultez la page 87.

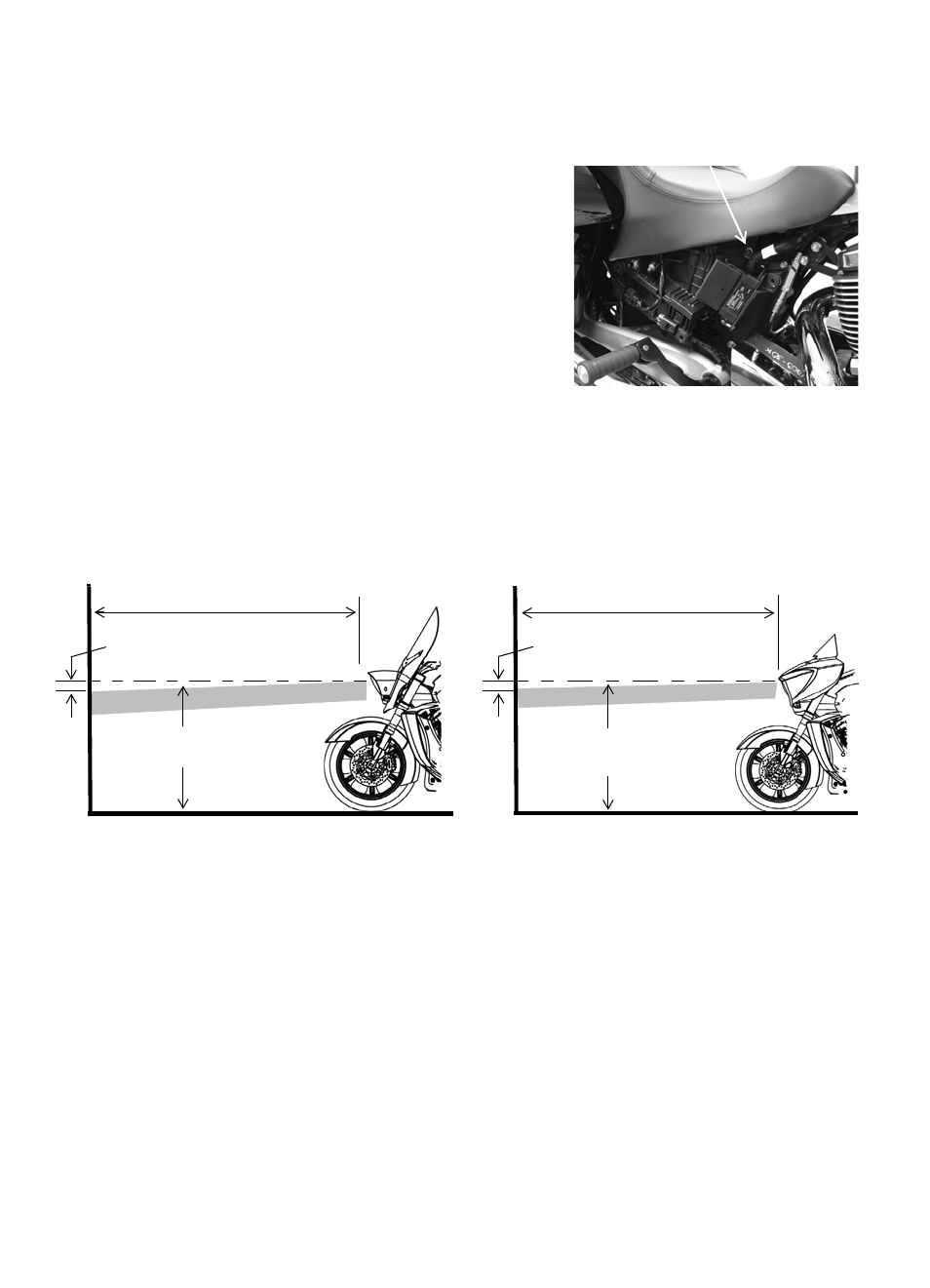

Vis de selle

13,5 N·m (10 lb·pi)

7,6 m (25 pi)

7,6 cm (3 po)

Hauteur de la partie la

plus large du phare

CROSS ROADS (feu de route)

7,6 m (25 pi)

CROSS COUNTRY (feu de route)

Hauteur de la partie

la plus large du phare

7,6 cm (3 po)
