76
Entretien
Lubrification du levier d’embrayage mécanique
1. Retirez le couvercle d’accès latéral droit. Desserrez le
contre-écrou du régleur de câble d’embrayage.
2. Tournez le dispositif de réglage du câble complètement
vers l’intérieur pour fournir un jeu libre maximum au
levier.
3. Retirez l’écrou du pivot et la vis du levier d’embrayage.
Débranchez le câble d’embrayage du levier
d’embrayage.
4. Retirez la vieille graisse et la saleté du levier et du boî-
tier. Lubrifiez le levier d’embrayage et la vis du pivot
avec de la graisse d’assemblage Moly VICTORY ou de
la graisse tout usage VICTORY.
5. Reconnectez le câble d’embrayage. Réinstallez le levier,
la vis de pivot et l’écrou. Retenez la vis et serrez l’écrou.
Couple : 5 N·m (40 lb·po)
6. Réglez le jeu libre du levier d’embrayage. Consultez la page 75.
Lubrification du câble d’embrayage mécanique
Lubrifiez les extrémités du câble de commande aux intervalles recommandés dans le tableau
d’entretien périodique commençant à la page 58.
AVIS : Les enveloppes externes sont lubrifiées en usine. Une lubrification supplémentaire pourrait
nuire à la performance du câble.
Vérifiez si l’acheminement est approprié et le mouvement est facile. Vérifiez si l’enveloppe
externe est endommagée et si les câbles exposés sont effilochés, pliés ou corrodés. Rem-
placez tous les câbles endommagés, collants ou lâches.
1. Débranchez le câble au niveau du levier d’embrayage et du couvercle principal.
2. Lubrifiez les extrémités du corps avec de la graisse tout usage VICTORY ou
équivalente.
3. Rebranchez le câble et réglez le jeu libre au besoin.

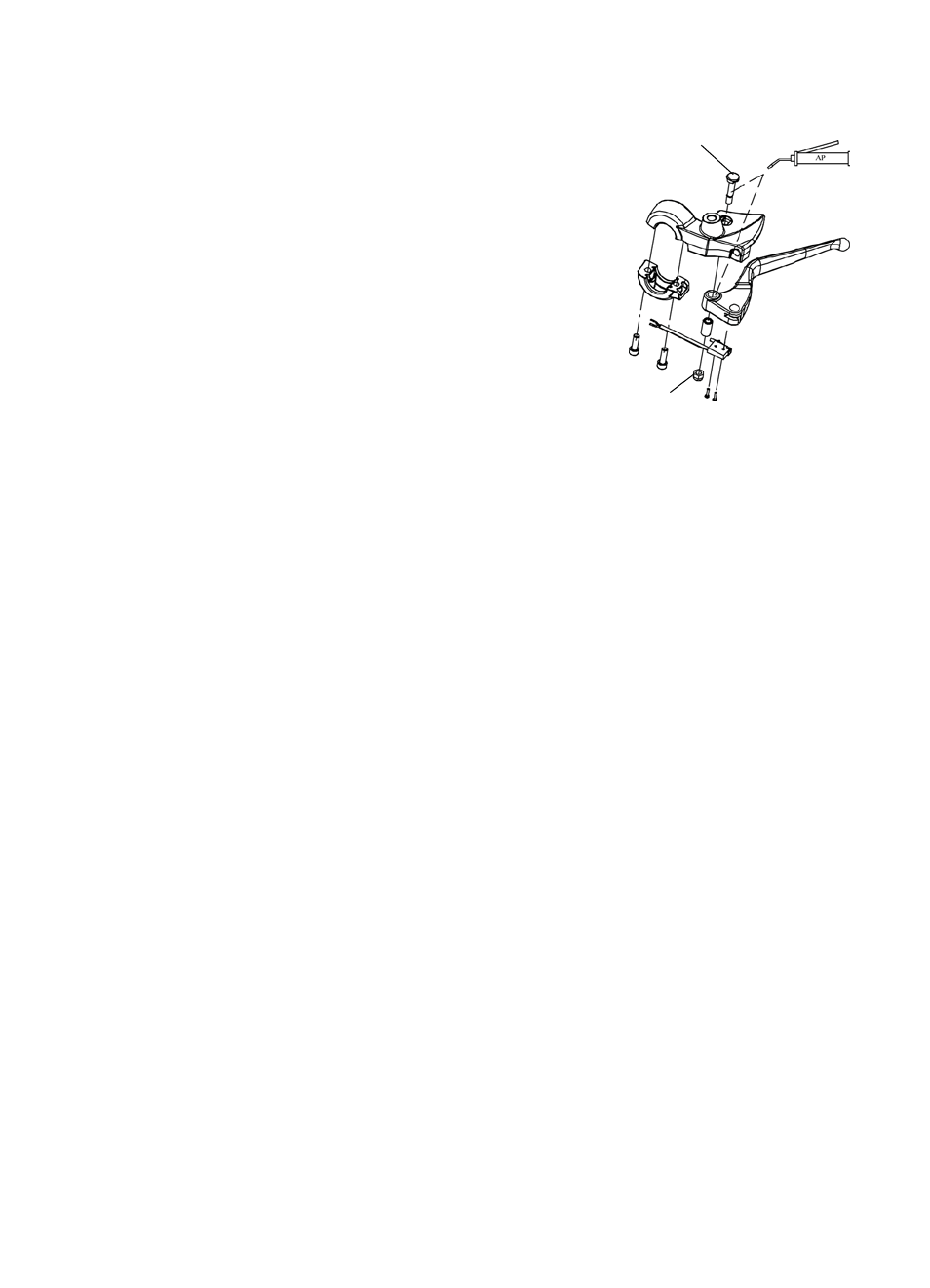

Écrou
du pivot
Vis du pivot
