84
Entretien

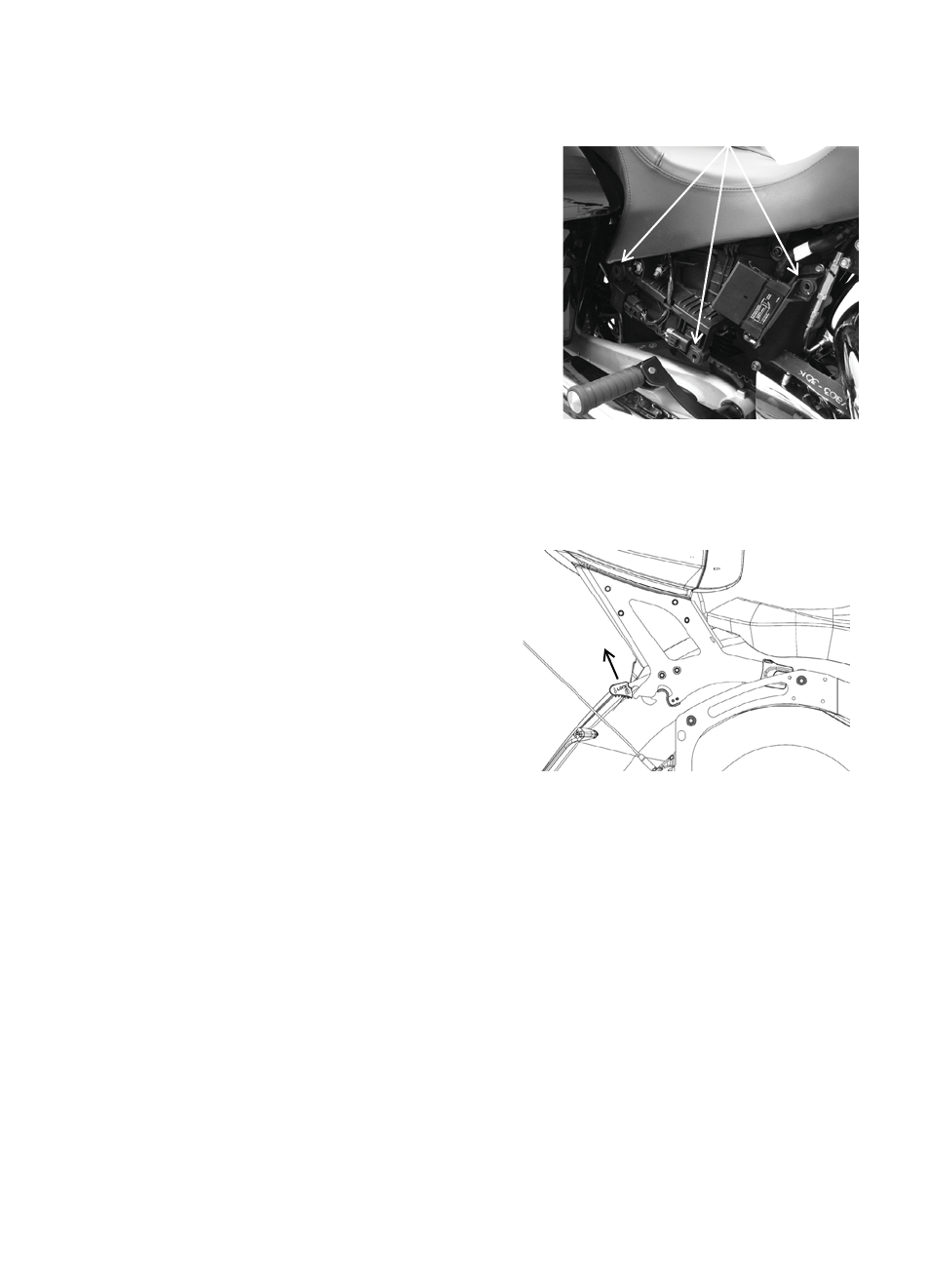

Couvercles latéraux
Retirez le couvercle latéral gauche pour accéder au
module de commande électronique, au connecteur de
diagnostic et au connecteur de faisceau du châssis au
moteur.
Retirez le couvercle latéral droit pour accéder aux
fusibles, au raccord pneumatique de la suspension
arrière, dispositif de réglage du câble d’embrayage,
à la soupape de purge et au bloc de feux clignotants.
Retirez les couvercles latéraux pour accéder aux vis
de la selle.
1. Sur chaque coin du couvercle latéral, tirez vers
l’extérieur pour ouvrir les trois flèches.
2. Retirez le couvercle latéral de la motocyclette.
3. Pour réinstaller le couvercle latéral, assurez-vous
que chaque guide en caoutchouc est bien situé. Alignez chaque flèche avec le guide
approprié et appuyez fermement vers l’intérieur pour bien fixer chaque flèche.
Retrait du coffre (CROSS COUNTRY TOUR)
1. Ouvrez les deux couvercles de sacoche laté-
rale. Enlevez la sacoche latérale et le cou-
vercle latéral gauche. Placez-les à un
endroit sécuritaire pour prévenir les dom-
mages aux surfaces peintes.
2. Débranchez le faisceau électrique du coffre.
3. Tirez les deux leviers du loquet du coffre
complèment vers le haut pour ouvrir les
loquets.
4. De l’arrière de la motocyclette, tenez le
coffre fermement des deux mains. Tirez
l’ensemble de coffre vers l’arrière pour
retirer les pattes d’appui du coffre des
bagues du support de sacoche latérale.
5. Placez l’ensemble de coffre à un endroit sécuritaire pour prévenir les dommages.
6. Réinstallez le couvercle latéral et la sacoche latérale gauche.
7. Inversez cette procédure pour réinstaller l’ensemble de coffre. Assurez-vous que les
pattes du support de coffre sont solidement fixées dans les bagues du support de sacoche
latérale. Poussez les deux leviers du loquet de coffre complèment vers le bas pour
engager les loquets. Une fois bien fixés, les boulons anti-vol empêchent la rotation et
l’ouverture des loquets.
AVERTISSEMENT ! Un ensemble de coffre mal verrouillé peut causer une perte de contrôle et des
blessures graves ou mortelles. Assurez-vous toujours que les loquets de coffre sont solides avant d’uti-
liser la motocyclette.
Guides
Ouverture
du loquet
