24 Notice installateur SATEL
3.8 Raccordement de l'émetteur de la télésurveillance radio
Il est possible d'utiliser les sorties OUT3 et OUT4 des centrales d'alarme de la série VERSA
pour contrôler l'émetteur de télésurveillance radio NR2-DSC (système NEMROD – format
PC-16 OUT) de la société NOKTON. Il faut activer alors l'option globale T
RANSMISSION SUR
OUT 3/4 dans la centrale (voir : manuel P ROGRAMMATION , chapitre O PTIONS GLOBALES ).

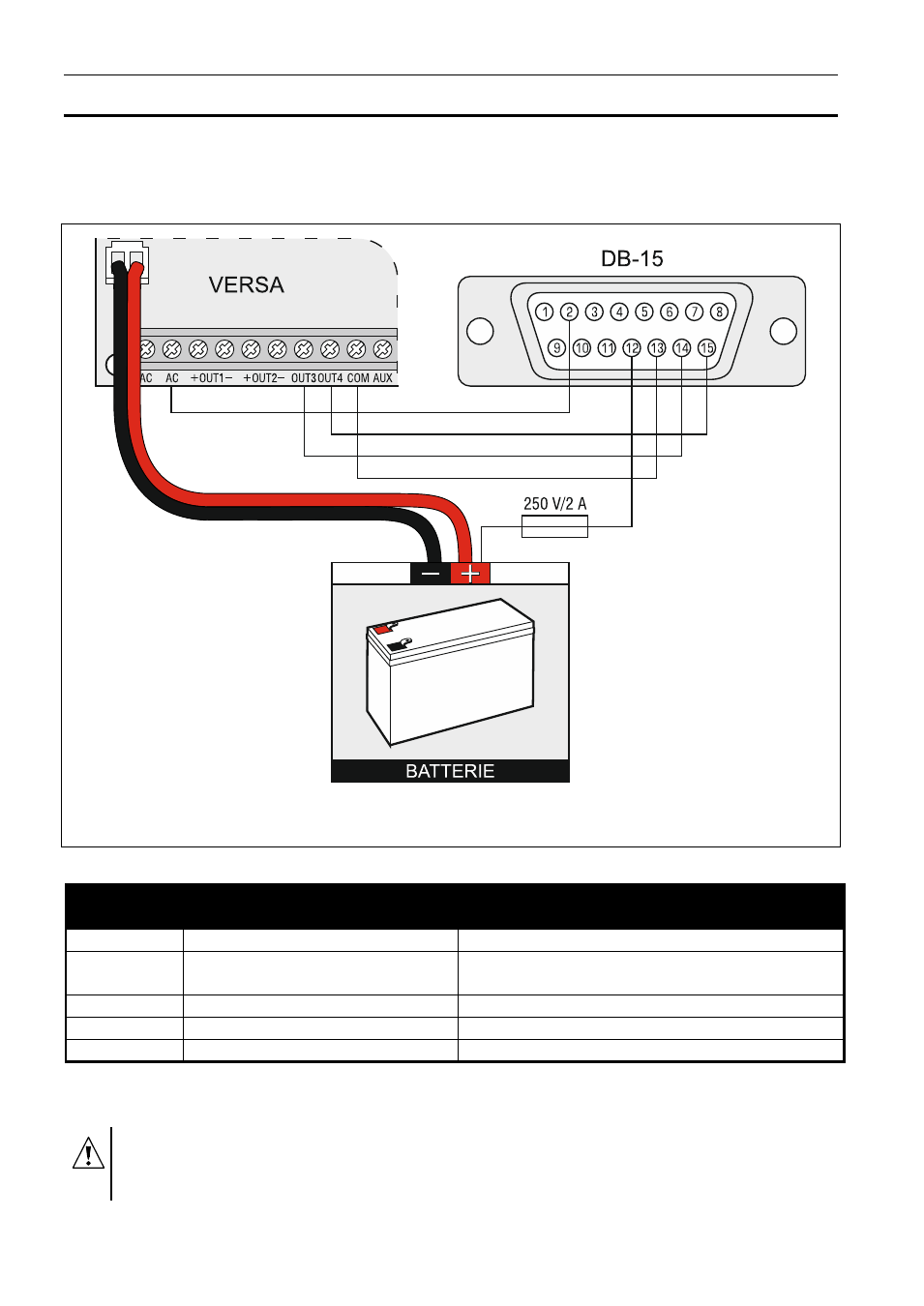

Fig. 30. Mode de raccordement de l'émetteur NR2-DSC de la société NOKTON à la centrale.
Le connecteur femelle DB-15 a été présenté du point de vue des points de soudage.
Numéro de
connecteur
Description Méthode de raccordement
2 contrôle de tension alternative raccorder à la borne AC de la centrale
12 alimentation
raccorder directement avec « + »
de la batterie depuis le fusible 2 A
13 masse raccorder à la borne COM de la centrale
14 TAKT raccorder à la borne OUT3 de la centrale
15 PGM raccorder à la borne OUT4 de la centrale
Tableau 3. Description des connecteurs dans l’émetteur NR2-DSC de la société NOKTON
utilisé pour connexion avec la centrale de la série VERSA.
Il est interdit de connecter en même temps le connecteur 13 (masse)
du connecteur de l’émetteur NR2-DSC avec « - » de la batterie. La connexion
à la masse de l’émetteur avec « - » de la batterie peut occasionner non
