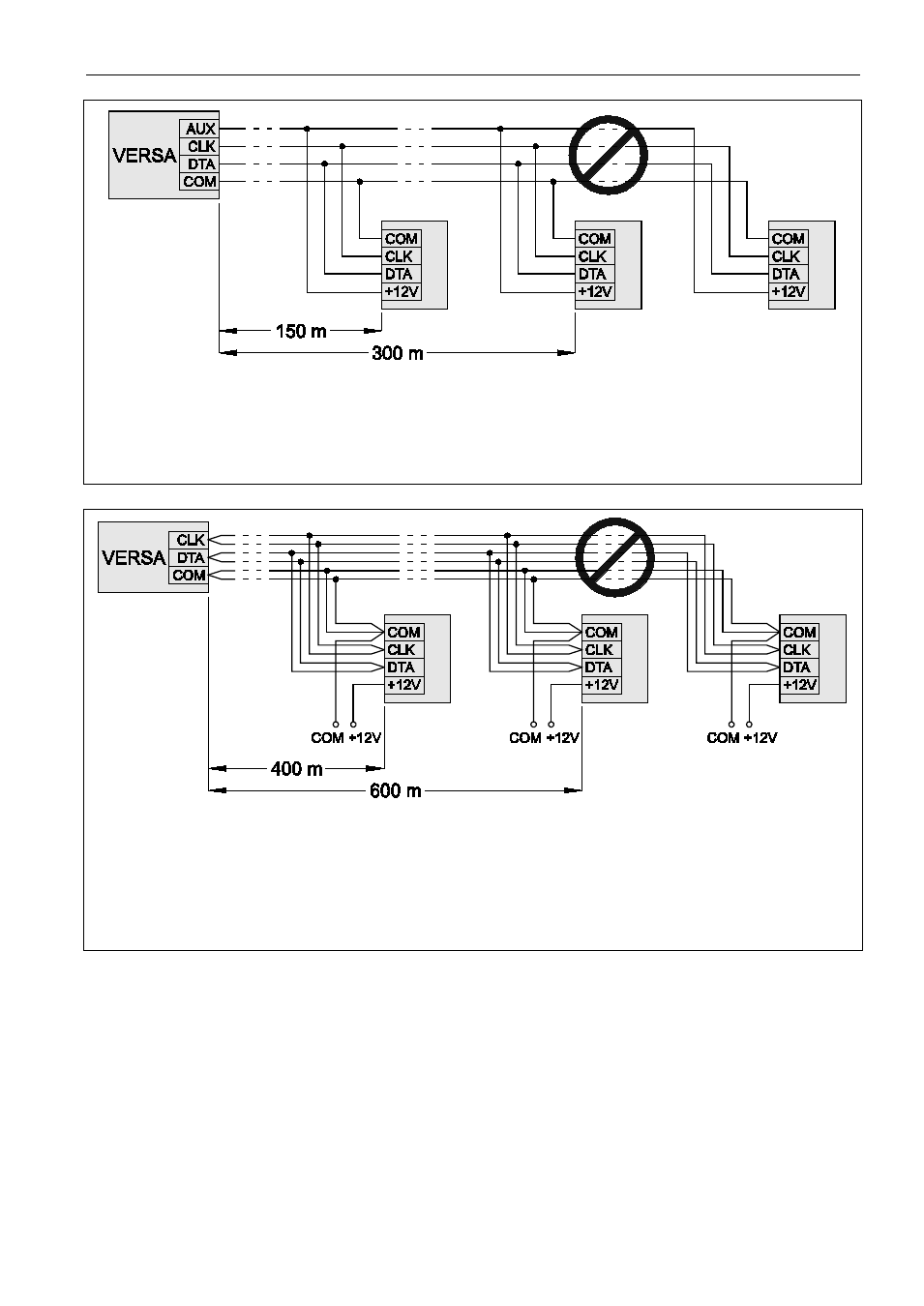

Fig. 5. Méthode de raccordement des modules sans bloc d'alimentation quand la distance
entre la centrale et les modules est jusqu'à 300 mètres. Les modules sont alimentés depuis
la centrale. Pour chaque signal (CLK, DTA, COM) un seul câble de la section de 0.5 mm
2
a été utilisé. Il n'est pas recommandé que les modules soient raccordés d'une façon
présentée sur la figure si la distance de la centrale est supérieure à 300 mètres.
Fig. 6. Méthode de raccordement des modules sans bloc d'alimentation quand la distance
entre la centrale et les modules est de 300 à 600 mètres. Les modules sont alimentés
d'une source d'alimentation indépendante de 12 V DC. Pour chaque signal (CLK,
DTA, COM) on utilise deux fils de la section de 0.5 mm
2
. Il n'est pas recommandé
de raccorder les modules de la façon présentée sur la figure si la distance de la centrale est
supérieure à 600 mètres.
3.5.1 Raccordement des claviers
Note : Afin de répondre aux exigences de la norme EN 50131 pour le Grade 2 :
− les claviers en version du logiciel 1.01 ou ultérieure doivent être raccordés
à la centrale,
− au moins un clavier LCD doit être raccordé.
Cela permettra aux utilisateurs d'être informés sur l'état du système ce qui est requis
par la norme.
Il est possible d'installer dans le système jusqu'à 6 claviers LED/LCD. La sortie KPD
de la centrale est dédiée à l'alimentation de ces claviers. Dans les claviers, l'adresse est
